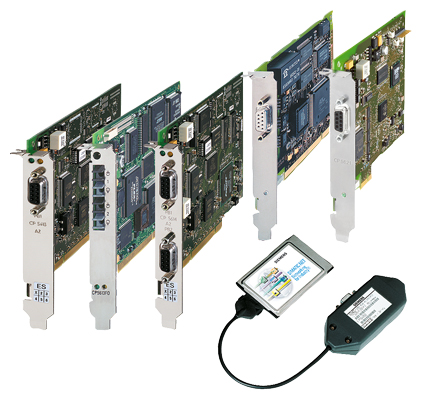

西門子通訊處理器6GK1161-3AA01
西門子通訊處理器6GK1161-3AA01

西門子通訊處理器6GK1161-3AA01

6GK1161-3AA01 西門子CP1613以太網卡 西門子CP1613通訊卡

http://www.jdzj.com/p2/2015-6-24/2695609.html

上海西萬自動化科技有限公司
聯系人：黃杰（維修/銷售工程師）
24小時銷售及維修熱線：15921395152
電 話：021-31662087
傳 真：021-6722 6711
Q  Q :  1121451914
地址：上海市金山區楓蘭路128號

6GK1161-3AA01 COMMUNICATION PROCESSOR CP 1613 A2 產品信息 文檔 技術數據 后續產品 產品類型名稱 CP 1613 A2 COMMUNICATION PROCESSOR CP 1613 A2 PCI CARD (32BIT;33MHZ/66MHZ; 3.3V/5V UNIVERSAL KEY) FOR CONNECTION TO IND. ETHERNET (10/100MBIT/S) WITH ITP AND RJ 45 PORT VIA HARDNET-IE S7 AND S7-REDCONNECT. SUPPORT FOR OPERATING SYSTEM SEE SIMATIC NET SW傳輸速率 最小值 10…100 Mbit/s接口 電氣連接數量 接口 1 上 / 符合工業以太網 2電氣連接方式 接口 1 上 / 符合工業以太網 RJ45 端口 / 15 針 ITP 接頭 電源電壓、電流消耗、功率損耗 電壓類型 / 電源電壓 DC外部 1 / 來自背板總線 5 V來自背板總線 12 V相對對稱公差 5 V 時 / DC 時 5 % 12 V 時 / DC 時 5 %消耗電流 1 / 來自背板總線 / DC 時 / 最大值 0.45 A 2 / 來自背板總線 / DC 時 / 最大值 0.5 A損耗有效功率 4 W許可的環境條件 環境溫度 運行期間 5…55 °C在儲存期間 -20…+60 °C在運輸期間 -20…+60 °C相對的空氣濕度 / 在25 °C時 / 無冷凝 / 在運行階段 / 最大的 95 %防護等級 IP IP00結構、尺寸和重量 模塊格式 PCI寬度 21.6 mm高度 107 mm深度 167 mm凈重 140 g產品特點、功能、組件 / 概述 結構相同的插入卡數量 / 可插入 / 每個 PC 站點 4模塊數量 / 備注 -性能數據 性能數據 / 開放式通訊 軟件 / 適用于開放式通訊 / 通過發送/接收 / 要求 是，HARDNET-IE S7 (S7-1613)可連接的數量 / 適用于開放式通訊 / 通過發送/接收 / 最大值 120性能數據 / S7 通訊 軟件 / 適用于 S7 通訊 / 要求 是，HARDNET-IE S7 (S7-1613)可連接的數量/適用于 S7/PG 通訊/最大值 120適用于 S7 通訊 / 最大值 40性能數據 / 多協議運行 激活的連接數量 / 多協議運行時 120可組態連接的數量 / 每個 PC 站點 207性能數據 / PROFINET CBA 軟件 / 適用于 PROFINET CBA 通訊 / 要求 是，PN CBA OPC 服務器 遠程互連組的數量 / PROFINET CBA 時 228互連數量 / PROFINET CBA 時 / 總數 10000產品功能 / 管理、配置、組態 產品功能 / MIB 支持 是 協議 / 支持 SNMP v1 是SNMP v3 否DCP 是 組態軟件 適用于 PROFINET CBA / 需要 是，SIMATIC iMAP識別和維護功能 I&M0 - 設備專有信息 是I&M1 - 設備標識 是 產品功能 / 時間 產品功能 / SICLOCK 支持 是 協議 / 支持 / NTP 否 標準、規范、許可 標準 適用于 EMC 2004/108/EG適用于安全 / CSA 和 UL CAN/CSA C22.2 & UL 60950-1, UL 1950適用于干擾發射 EN 61000-6-3, EN 61000-6-4適用于抗干擾性 EN 61000-6-1, EN 61000-6-2資格證明 CE標識 是C-Tick 是

屏蔽的雙絞電纜，圓形截面

所有 PROFIBUS 總線電纜的特點：

• 因?yàn)殡p屏蔽作用，這些電纜特別適合用于易受電磁干擾的工業環境中。
• 通過總線電纜外皮和總線端子上的接地端子，能實現系統范圍內的接地方案。
• 印有以米表示的標記
• 總線電纜為徑向?qū)ΨQ設計，可使用剝線工具。以此，可以快速、簡便地安裝總線接頭。

電纜類型

全新的快速連接（FC）

總線連接器
6GK1 905-6AA00 快速剝線工具
6ES7 972-0BA50-0XA0 快速連線網絡接頭（不帶編程口）
6ES7 972-0BB50-0XA0 快速連線網絡接頭（帶編程口）
6ES7 972-0BA12-0XA0 90度網絡接頭（不帶編程口）
6ES7 972-0BB12-0XA0 90度網絡接頭（帶編程口）
6ES7 972-0BA41-0XA0 35度網絡接頭（不帶編程口）
6ES7 972-0BB41-0XA0 35度網絡接頭（帶編程口）
6GK1 500-0EA02 無角度網絡接頭（不帶編程口）
6GK1 500-0FC00 無角度快速連線網絡接頭（不帶編程口）

	SIMATIC NET, PB FC STANDARD CABLE GP, 2-WIRE, SHIELDED, SPECIAL DESIGN FOR RAPID INSTALLATION, MAX. CONSIGNMENT: 1000 M, MIN. ORDERINGQUANTITY: 20 M SOLD BY THE METER
電氣數據
單位長度阻尼量
9.6 kHz 時 / 最大值	0.0025 dB/m
38.4 kHz 時 / 最大值	0.0040 dB/m
4 MHz 時 / 最大值	0.022 dB/m
16 MHz 時 / 最大值	0.042 dB/m
波阻
額定值	150 Ω
9.6 kHz 時	270 Ω
38.4 kHz 時	185 Ω
3 MHz ... 20 MHz 時	150 Ω
相對對稱公差
9.6 kHz 時的波阻	10 %
38.4 kHz 時的波阻	10 %
3 MHz ... 20 MHz 時的波阻	10 %
單位長度的回路電阻 / 最大值	110 Ω/km
單位長度的屏蔽電阻 / 最大值	9.5 Ω/km
每一長度的容量 / 在1 kHz時	28.5 pF/m
工作電壓
有效值	100 V
機械數據
電線數量	2
屏蔽層規格	重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層
FastConnect	是
外徑
內導體	0.65 mm
芯線絕緣	2.55 mm
電纜內部護套	5.4 mm
電纜護套	8 mm
外徑的對稱公差 / 電纜護套	0.4 mm
材料
芯線絕緣	PE
電纜內部護套	PVC
電纜外皮的	PVC
顏色
數據線的芯線絕緣	紅色 / 綠色
電纜護套	紫色
彎曲半徑
一次性彎曲時 / 許可最小值	37.5 mm
多次彎曲時 / 許可最小值	75 mm
拉力負荷 / 最大值	100 N
單位長度重量	80 kg/km
