水平方向からの照射で凸凹を強調

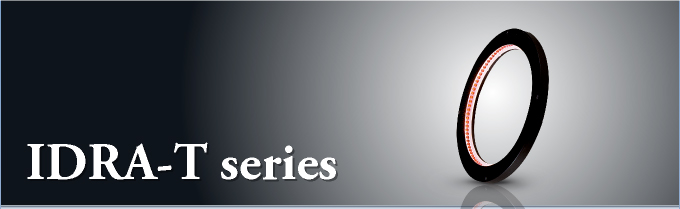

砲弾型LED素子を真橫に実裝した水平対向リング照明。ワークに真橫から照射する事ができ、打痕や刻印検査、エッジ検査をする場合に有効。 拡散リングを後付け可能。また、ドーム照明と組み合わせての使用も可能。
| 型式 | 入力電圧 | 発光色 | 外形寸法(外徑/內徑/高さ) |
|---|---|---|---|
| IDRA-T78/46*-1 | DC12V |

|
78mm/46mm/10mm |
| IDRA-T84/54*-1 | DC12V |
|
84mm/54mm/10mm |
| IDRA-T96/60*-1 | DC12V |
|
96mm/60mm/10mm |
| IDRA-T122/92*-1 | DC12V |
|
122mm/92mm/10mm |
| IDRA-T152/114*-1 | DC12V |
|
152mm/114mm/10mm |
| IDRA-T176/140*-1 | DC12V |
|
176mm/140mm/10mm |
| IDRA-T206/170*-1 | DC12V |
|
206mm/170mm/10mm |
| IDRA-T450/400*-1 | DC12V |
|
450mm/400mm/15mm |
| IDRA-T78*HV-1 | DC24V |
|
78mm/46mm/10mm |
| IDRA-T84*HV-1 | DC24V |
|
84mm/54mm/10mm |
| IDRA-T96*HV-1 | DC24V |
|
96mm/60mm/10mm |
| IDRA-T122*HV-1 | DC24V |
|
122mm/92mm/10mm |
| IDRA-T152*HV-1 | DC24V |
|
152mm/114mm/10mm |
| IDRA-T176*HV-1 | DC24V |
|
176mm/140mm/10mm |
| IDRA-T206*HV-1 | DC24V |
|
206mm/170mm/10mm |
| IDRA-T450*HV-1 | DC24V |
|
450mm/400mm/15mm |
LEDが寫り込むことなく刻印文字や表面の傷を検出できます。 ワーク面に対して至近距離からでも均一照射が 可能です。 測定機種：IDRA-T176/140DW-1WD：10mm
WDの可変により、照射エリアがほぼ限定されます。 測定機種：IDRA-T96/60DW-1
