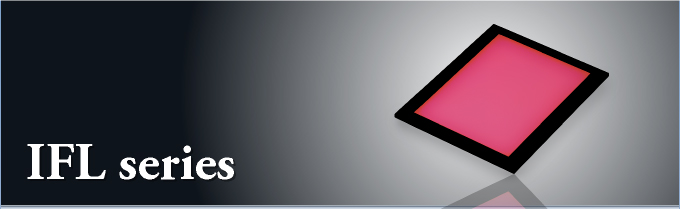

薄型・省電力・低発熱型の均一面発光
最大の特徴は、導光板発光方式により、照明の高さが8.5mm以下と弊社カタログの中では最薄です。裝置設置スペースを気にすることなく取り付け出來ます。
また、周囲からLEDを発光させているため、省電力。
バックライト照明として幅広い外観検査にご使用頂けます。
IFLシリーズで明るさが不足する場合は、IDHMシリーズをご検討下さい。
| 型式 | 入力電圧 | 発光色 | 外形寸法(幅/奧行/高さ) |
|---|---|---|---|
| IFL-25/25* | DC12V |
![]() ![]() ![]()
|
45mm/26mm/7mm |
| IFL-30/41* | DC12V |
![]() ![]() ![]()
|
52mm/42mm/7mm |
| IFL-50/50* | DC12V |
![]() ![]() ![]()
|
84mm/74mm/8.5mm |
| IFL-80/100* | DC12V |
![]() ![]() ![]()
|
122mm/134mm/8mm |
| IFL-100/100* | DC12V |
![]() ![]() ![]()
|
142mm/134mm/8mm |
| IFL-135/180* | DC12V |
![]() ![]() ![]()
|
177mm/214mm/8mm |
| IFL-150/200* | DC12V |
![]() ![]() ![]()
|
190mm/232mm/8mm |
| IFL-50*HV | DC24V |
![]() ![]() ![]()
|
74mm/84mm/8.5mm |
| IFL-100*HV | DC24V |
![]() ![]() ![]()
|
134mm/142mm/8mm |
| IFL-150200*HV | DC24V |
![]() ![]() ![]()
|
232mm/190mm/8mm |
背面からの照射で簡易にシルエット畫像が得られます。
エッジ部を除き柔らかな均一性を保っています。 測定機種:IFL-100/100DW
