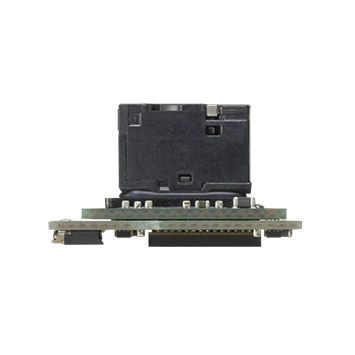

FCB-MA130
FCB-microシリーズは、ExmorTM CMOSイメージセンサーとソニーの獨自ISPを搭載し、高密度実裝技術による小型サイズを?qū)g現した、産業用途向けカラーカメラモジュールです。
FCB-MA130はOne push AF 対応の専用レンズを搭載のカメラモジュールです。
高精細、高機能でコンパクトな筺體で幅広いアプリケーションでお使いいただけます。
高解像度を?qū)g現し、靜止畫出力と動畫出力の選択が可能です。
Exmorはソニー株式會社の商標です。
FCB-microシリーズをUSB出力やHD-SDI出力等で畫だしを行う際には、IFボードをご用意いただく必要があります。USB3.0出力については下記のシステム構成をご紹介いたします。
・USB3.0出力ボードはご購入が可能です。
USB3.0出力対応のCATシリーズはソニーのFCB-MA130専用接続ボードです。
・インフィニテグラ(株)にご相談ください。
・弊社特約店にご相談ください。
製品概要
撮像素子（有効畫素?cái)?shù)）
1/2.45型Exmor CMOS 搭載（1319萬畫素）
出力畫素?cái)?shù)（H×V）
＜動畫＞
1920x1080（FullHD）、1600x1200（UXGA）、
1280x960（SXGA）、1280x720（HD）、1024x768（XGA）、
800x480（WVGA）、640x480（VGA）
出力畫素?cái)?shù)（HxV）
＜靜止畫＞
13Mega、8Mega、5Mega、Full HD、SXGA、HD、VGA
フレームレート
30.0 fps / 25.0 fps
最低被寫體照度
6 lx
畫
角
動畫（Full HD）
1080 mode
水平：53°／ 垂直29°
靜止畫（13Mega）
水平：58°／ 垂直42°
仕様
カタログデータはこちら
レンズ
単焦點レンズ（f=5.3mm）、 F2.8（固定）
デジタルズーム
16倍
映像出力方式
■CMOS出力
CMOS Clock 81 MHz, Parallel 16 bit (Y/Cb/Cr 4:2:2)/Sync Signal (HD, VD)
■MIPI出力
MIPI D-PHY Clock 324 MHz,Data 2lane CSI-2 (Y/Cb/Cr 4:2:2)
カメラ制御
I2C
主な機能
ホワイトバランス、ピクチャーエフェクト、AE（自動露光モード）、フォーカスシステム、イメージスタビライザー（手ブレ補正）、ノイズリダクション（3D）、顔検出、逆光補正、Adaptive Tone Reproduction （ATR）
同期方式
內部同期
電源電圧
3.3±0.1、1.8±0.1、1.2- 0.05/＋0.1V DC
外形寸法（WxHxD)
16.5 × 10.3 × 18.0 mm
質量
約2.2 g
システム構成と接続ボード
■システム構成例
■USB3.0 システム構成について
・インフィニテグラ社のソフトウェアがご利用いただけます。
サイプレス社FX3を使用して、USB3.0の出力が可能です。インフィニテグラ社のソフトウェアを搭載し、FCB-MA130の性能をフルに使用いただけるボードとなっています。
IFボードは2タイプを用意し、お客様のニーズに合わせて、お選びいただけます。
ボード製造元： S.E. Technologies Limited
■アプリケーション/システム構築をお考えの場合
■ボードを自作したい、またはCAT-MA130シリーズをご購入したい場合
