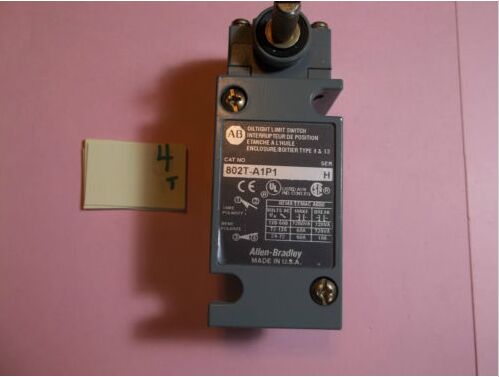

限位開關又稱行程開關，可以安裝在相對靜止的物體(如固定架、門框等，簡稱靜物)上或者運動的物體(如行車、門等，簡稱動物)上。當動物接近靜物時，開關的連桿驅動開關的接點引起閉合的接點分?jǐn)嗷蛘邤嚅_(kāi)的接點閉合。由開關接點開、合狀態的改變?nèi)タ刂齐娐泛碗姍C(jī)。
------------------------------------------------------------------------------------------------
陜西欣鴻然自動化設備有限公司
聯系人:寧超 熱 線：029-83338136
手 機：15339052544 Q Q:1293858601
郵箱:1293858601@qq.com 傳真:029-83561013
------------------------------------------------------------------------------------------------
限位開關可廣泛應用于建筑、港口、礦山等行業的起重、傳輸機械的空間三坐標的控制和限位，限位開關由高精
度的大傳動比減速器和與其輸出軸同步的機械記憶控制機構、傳感器組成，因WTAU系列限位開關具有體積小、功能多、精度高、限位可調、通用性強及維護安裝和使用調整方便等特點在工程機械中應用極其廣泛。
限位開關分工作限位開關和極限限位開關，工作限位開關是用來給出機構動作到位信號的。極限限位開關是防止機構動作超出設計范圍而發生事故的。工作限位開關安裝在機構需要改變工況的位置，開關動作后，給出信號，進行別的相關動作。極限限位開關安裝在機構動作的最遠端，用來保護機構動作過大出現機構損壞。
開關的主要部分是由下列材料構成的
零件 材料 材料記號 特征
接點 金 Au 抗腐蝕性非常優越，用于微小負載。因?yàn)槠滟|(zhì)地較柔軟(維氏硬度HV25～65)，因此較易黏著(接點黏著)，并且在接點接觸力較大的情況下接點容易凹陷。
金、銀合金 AuAg 90%金、10%銀的合金抗腐蝕性非常優越，硬度為HV30～90，比金高，因此廣泛用于微小負載用開關。
白金、金、銀合金 PGS 69%金、25%銀、6%白金的合金抗腐蝕性非常優越，硬度也與金銀合金相同，廣泛用于微小負載用開關。稱為作“1號合金”?！?
銀、鈀合金 AgPd 抗腐蝕性較好，但較易吸附有機氣體生成聚合物。50%銀、50%鈀的情況下，硬度為HV100 ～200。
銀 Ag 導電率、熱傳導率在金屬中是最大的。雖然表現出較低的接觸電阻，但其缺點是，在硫化氣體的環境中較易生成硫化膜，在微小負載區域較易產生接觸不良。硬度為HV25～45。多用于一般負載用開關。
銀、鎳合金 AgNi 90%銀、10%鎳的銀、鎳合金導電率與銀接近，在抗電弧、抗熔化方面表現優良。硬度為 HV65～115。
銀、銦、錫合金 AgInSn 硬度、熔點較高，抗電弧性優越，不易熔化或轉移。
可動彈簧、可動片 彈簧用磷青銅 C5210 壓延性、抗疲勞性及抗腐蝕性優良。已進行退火處理。如果彈簧臨界值(Kb0.075)C5210-H 為40kgf/mm2以上、C5210-EH為47kgf/mm2以上，較低，廣泛用于小型微動開關的可動片。
機械壽命
將過行程(OT)設為規格值，在未通電狀態下的開關壽命。
電氣壽命
將過行程(OT) 設為規格值，在額定負載(阻性負載)下的開關壽命。
FP (自由位置)
沒有施加外力時驅動桿的位置。
OP (動作位置)
向驅動桿施加外力，使可動接點剛從自由位置的狀態開始反轉時的位置。
驅動桿到達驅動桿停止檔時的位置。
RP (返回位置)
減少對驅動桿的外力，使可動接點剛從動作位置反轉到自由位置狀態時驅動桿的位置。
OF (動作力)
為了從自由位置移動到工作位置所必須給驅動桿施加的力。
RF (回復力)
為了從總行程位置移動到回復位置，必須對驅動桿施加的力。
PT (預行程)
驅動桿從自由位置到動作位置的移動距離 或移動角度。
OT (過行程)
驅動桿從動作位置到總行程位置的移動距離或移動角度。
MD (應差行程)
驅動桿從動作位置到返回位置的移動距離或移動角度。
TT (總行程)
驅動桿從自由位置到總行程位置的移動距離或移動角度。
EN60947-5-1規格用語
對目錄中使用的上述規格用語說明如下。
EN60947-5-1
「電氣機械控制電路設備」的EN規格。和IEC60947-5-1的內容相同。
使用范圍
開關按用途來分類。請參考下面的例子。
電流類別 種類 典型用途
AC AC-15 超過72VA(伏安)的電磁負載的控制
AC-14 72VA(伏安)以下的電磁負載的控制
DC DC-12 阻性負載和半導體負載的控制
額定動作電流
使開關動作的額定電流值
額定動作電流
使開關動作的額定電流值
額定動作電壓(Ue)
使開關動作的額定電壓值。不能超過額定絕緣電壓(Ui)。
額定絕緣電壓(Ui)
開關保持絕緣性的最大額定電壓值。是耐壓值和爬電距離的參數。
額定密閉熱電流(I the)
