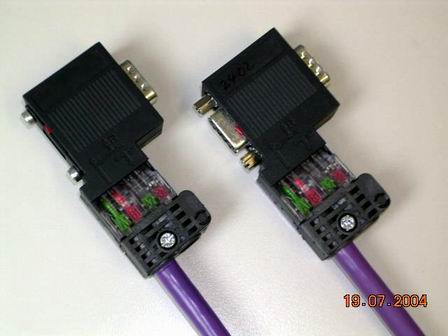

西門子接頭特性
提供有各種類型的總線連接器，可優化用于連接的設備：
總線連接器具有軸向電纜引出線（180°），可用于如 PC 和 SIMATIC HMI OP，傳輸速率高達 12 Mbit/s，帶集成的總線端接電阻
帶垂直電纜引出線的總線連接器（90°）；
這種接頭采用垂直電纜引出線（有或沒有編程器接口），數據傳輸速率高達 12 Mbit/s，帶集成的終端電阻。傳輸速率為 3、6 或12 Mbit/s 時，在帶編程器接口的總線接頭和編程器之間，需要使用 SIMATIC S5/S7 連接電纜。
有 30°電纜引出線的總線接頭（經濟型），無編程器接口，數據傳輸速率最大為 1.5 Mbit/s，無集成的總線端接電阻。
PROFIBUS 快速連接 RS485 總線接頭（90°或 180°電纜引出線），傳輸速率最大為 12Mbit/s，采用絕緣刺破技術可實現快速簡單安裝（用于硬線和軟線）。
西門子接頭安裝方法
總線連接器可直接插入到 PROFIBUS 站或 PROFIBUS 網絡組件的 PROFIBUS 接口（9 針 Sub-D 接口）中。
可使用 4 個端子在插頭中連接進入和離開的 PROFIBUS 電纜。
通過從外部清晰可見的便于接觸的開關，可以連接總線連接器中集成的總線端接器（不適用于 6ES7 972-0BA30-0XA0）。在此過程中，連接器中的進線和出線總線電纜是分開的（隔離功能）。
必須在 PROFIBUS 網段的兩端進行這種連接。
觸摸設備（KP = 按鍵式面板）
SIMATIC HMI KP300 基本型單色 PN 6AV6 647-0AH11-3AX0
SIMATIC HMI KP400 基本型彩色 PN 6AV6 647-0AJ11-3AX0
帶有觸摸屏和觸控鍵的設備，4 至 10 英寸（KTP = 按鍵式/觸摸式面板）
SIMATIC HMI KTP400 基本型單色 PN 6AV6 647-0AA11-3AX0
SIMATIC HMI KTP400 基本型彩色 PN 6AV6 647-0AK11-3AX0
SIMATIC HMI KTP600 基本型單色 PN 6AV6 647-0AB11-3AX0
SIMATIC HMI KTP600 基本型彩色 DP 6AV6 647-0AC11-3AX0
SIMATIC HMI KTP600 基本型彩色 PN 6AV6 647-0AD11-3AX0
SIMATIC HMI KTP1000 基本型彩色 DP 6AV6 647-0AE11-3AX0
SIMATIC HMI KTP1000 基本型彩色 PN 6AV6 647-0AF11-3AX0
帶觸摸屏的設備（TP = 觸摸面板）
SIMATIC HMI TP1500 基本型彩色 PN 6AV6 647-0AG11-3AX0
TD 200 文本顯示器 6ES7272-0AA30-0YA1
TD 200C 文本顯示器 6ES7272-1AF00-7AA0
TD 400C 文本顯示器 6AV6640-0AA00-0AX1
SIMATIC OP 73micro 6AV6640-0BA11-0AX0
SIMATIC TP 177micro 6AV6640-0CA11-0AX1
SIMATIC TP 178micro-CN 6AV6640-0DA11-0AX0
