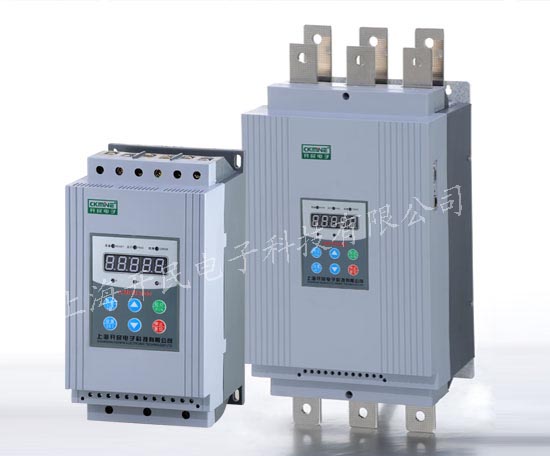

三相7.5kw軟啟動器
軟啟動器名稱： 三相7.5KW軟啟動器
軟啟動器品牌： 上海開民
適配電機功率：7.5KW
電壓等級：三相380V
軟啟動器型號：KMPR3000-7.5KW
1概述
KMPR3000軟啟動器是由上海開民電子生產的三相鼠籠型異步電動機，KMPR5SK系列電機軟啟動器是采用智能化數字式控制，以單片機為智能中心，可控硅模塊或晶閘管為執行元件對電動機進行全自動控制，它適用各種負載的鼠籠型異步電動機控制，使電動機在任何情況下均能平滑起動、保護拖動系統，減少起動電流對電網的沖擊，保證電動機可靠的起動。平滑減速停車，消除拖動系統的反饋性沖擊。完整的系統保護功能，延長系統的適用壽命，降低系統造價，提高系統的可靠性。兼容了所有起動設備的各種功能，是傳統起動、星三角起動、自耦減壓起動等最理想的更新?lián)Q代產品。
2主要功能與性能指標：
主要功能:
①智能化電機軟啟動器功能。
②智能電機保護器功能。
③可編程繼電輸出功能：
可編程時序輸出功能。
可編程狀態指示功能。
④其他附屬功能：
數字電流表、電壓表、功率計功能。
故障信息存儲（掉電不丟失）功能。
起動時間記憶、起動次數統計功能。
運行狀態記憶，失電且再來電后自動恢復功能。
0~20mA實時電流（不受cpu干預）輸出功能。
內置RS232及RS485騰訊接口。
起動延時（0~999秒）、起動間隔延時（0~999秒）、可編程輸出延時（0~999秒）。
智能化軟啟動器主要技術指標：
①軟啟動時間：2~60秒
②軟停機時間：0~60秒
③起動模式：6種
④停機模式：2種
⑤軟起動起始電壓：額定電壓的30%~80%
⑥軟起動限流范圍：額定電流的50%~500%
⑦軟停機限流范圍：軟起動限流值的20%~100%
⑧起動電流平穩性：用指針式電流表觀察不出電流抖動現象
智能電機保護器主要技術指標：
①軟起動器過熱保護：溫度升至80℃±5℃時保護動作，當溫度降至55℃時（最低），過熱保護解除。
②輸入缺相保護滯后時間：<3秒。
③輸出缺相保護滯后時間：<3秒。
④三相不平衡保護滯后時間：<3秒。以各相電流偏差大于50%±10%為基準，當負載電流低于軟起動器標稱額定值的30%時，判定基準偏差將增大。
⑤起動過流保護時間：持續大于設定電流5倍時的保護時間。
⑥運行過載保護時間：以設定電流為基準作反時限熱保護，脫扣保護時間曲線
⑦電源電源過低保護滯后時間：當電源電源低于極限值40%時，保護動作時間<0.5秒，否則低于設定值時保護動作時間小于3秒。
⑧電源電源過高保護滯后時間：當電源電源高于極限值130%時，保護動作時間<0.5秒，否則高于設定值時保護動作時間小于3秒。
⑨負載短路保護滯后時間：<0.1秒，電流為軟啟動器標稱額定電流的10倍以上。
⑩電機欠載保護：電流范圍為電機額定電流的10~90%，保護脫扣延時范圍為5~90秒。
以上時間參數是從檢測到有效信號開始到發出脫扣保護指令為止
KMPR5SK系列軟起動器所列的所有保護功能均可通過實際的或模擬的方式進行驗證。若用戶另有特殊要求，則應另加專用保護裝置，以確保安全。
為了適應不同的應用場合，kmpr5sk系列軟啟動器設有五個保護級別，分別為0：初級、1:輕載、2：標準、3：重載、4：高級，由設置項FA設定，其中：初級保護禁止了外接瞬停端子功能，同時僅保留了過熱、短路和主回路故障保護，適用于需無條件緊急起動的場合，如消防泵等。輕載、標準、重載三個保護級別具備完全的保護功能，區別在于電機過載熱保護時間曲線不同。高級保護在起動時的保護標準更為嚴格，其保護功能參數與標準保護設置相同。
應按電機標牌上的額定電流數值輸入設置項FP,否則起動電流和保護電流會有較大偏差。設置項FP設定的電機電流不能低于軟起動器標稱電流的20%當FP設定的電機電流較小時，保護脫扣動作的靈敏度誤差將增大。
3適用工作范圍與使用條件：
1、供電電源：市電、自備電站、菜油發電機組三相交流380v50Hz或60Hz；電源容量必須滿足軟啟動器對電動機的起動要求。
2、適用電機：鼠籠式三相異步電動機，電機額定功率應與軟啟動器的額定功率匹配。
3、起動頻度：建議每小時不超過20次視負載情況而定。
4、冷卻方式：自然風冷。
5、防護等級：IP20。
6、環境條件：海拔3000米以下，相對濕度90%RH以下，無凝露，無易燃、易爆、易腐蝕性氣體，無導電性塵埃，室內通風良好、震動小于0.5G的地方。
7、工作環境溫度：-25℃~+40℃，當環境溫度低于-10℃時，應預熱30分鐘以上。
8、貯存環境溫度：-40℃~+85℃。
4起動模式說明：
斜坡升壓軟起動
這種起動方式最簡單，不具備電流閉環控制，僅調整晶閘管導通角，使之與時間成一定函數關系增加。其缺點是，由于不限流，在電機起動過程中，有時要產生較大的沖擊電流使晶閘管損壞，對電網影響較大，實際很少應用。
斜坡恒流軟起動
這種起動方式是在電動機起動的初始階段起動電流逐漸增加，當電流達到預先所設定的值后保持恒定（t1至t2階段），直至起動完畢。起動過程中，電流上升變化的速率是可以根據電動機負載調整設定。電流上升速率大，則起動轉矩大，起動時間短。該起動方式是應用最多的起動方式，尤其適用于風機、泵類負載的起動。
階躍起動
開機，即以最短時間，使起動電流迅速達到設定值，即為階躍起動。通過調節起動電流設定值，可以達到快速起動效果。
脈沖沖擊起動
在起動開始階段，讓晶閘管在極短時間內，以較大電流導通一段時間后回落，再按原設定值線性上升，連入恒流起動。該起動方法，在一般負載中較少應用，適用于重載并需克服較大靜摩擦的起動場合。軟起動與傳統減壓起動方式的不同之處在哪里？籠型電機傳統的減壓起動方式有Y-q 起動、自耦減壓起動、電抗器起動等。這些起動方式都屬于有級減壓起動，存在明顯缺點，即起動過程中出現二次沖擊電流。軟起動與傳統減壓起動方式的不同之處是：（1）無沖擊電流。軟起動器在起動電機時，通過逐漸增大晶閘管導通角，使電機起動電流從零線性上升至設定值。（2）恒流起動。軟起動器可以引入電流閉環控制，使電機在起動過程中保持恒流，確保電機平穩起動。（3）根據負載情況及電網繼電保護特性選擇，可自由地無級調整至最佳的起動電流。 適用于重載并需克服較大靜摩擦的起動場合。如風機
電壓雙斜坡起動
在起動過程中，電機的輸出力矩隨電壓增加，在起動時提供一個初始的起動電壓Us，Us根據負載可調，將Us調到大于負載靜磨擦力矩，使負載能立即開始轉動。這時輸
出電壓從Us開始按一定的斜率上升(斜率可調)，電機不斷加速。當輸出電壓達到達速電壓Ur時，電機也基本達到額定轉速。軟起動器在起動過程中自動檢測達速電壓，當電機達到額定轉速時，使輸出電壓達到額定電壓。
限流起動
就是電機的起動過程中限制其起動電流不超過某一設定值(Im)的軟起動方式。其輸出電壓從零開始迅速增長，直到輸出電流達到預先設定的電流限值Im，然后保持輸出電流I這種起動方式的優點是起動電流小，且可按需要調整。對電網影響小，其缺點是在起動時難以知道起動壓降，不能充分利用壓降空間。
5結語
總之，軟起動器是一種新型的、性能優良的起動裝置，是交流異步電機起動器的首選產品。但是由于目前的軟起動器主要為進口產品，價格較高。
