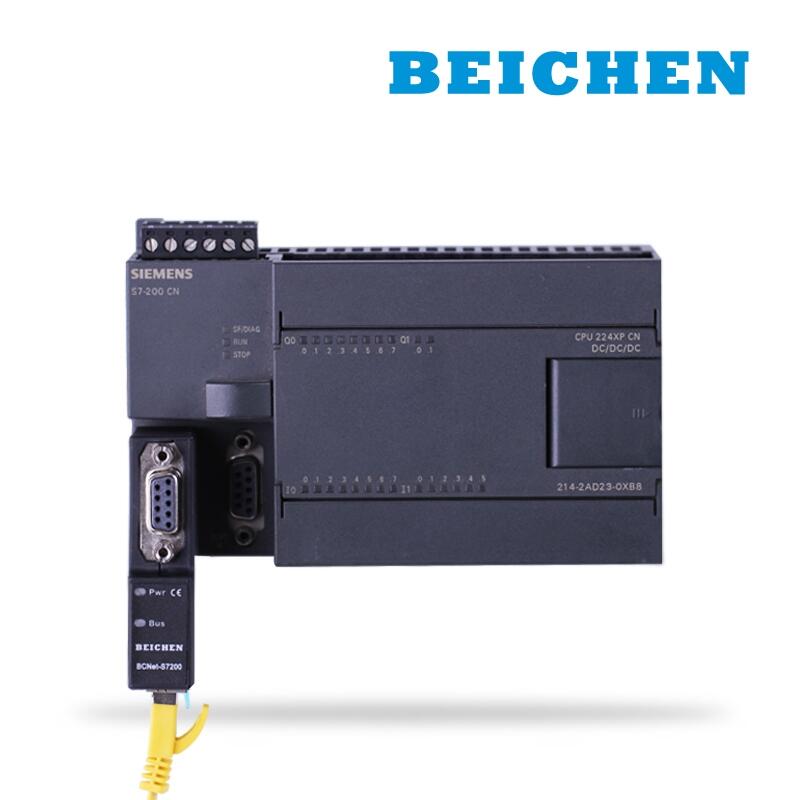

產品簡介BCNet-S7200Plus是BCNet-S7200的高版。在BCNet-S7200的基礎上，網口支持與西門子以太網如S7-200SMART 、S7-1200/1500、S7-300PN、CP243-1/CP343-1/CP443-1的數據交換和ModbusTCP主從站通訊功能。
BCNet-S7200Plus直通型：擴展的九針母口，可以連西門子、Proface觸摸屏和主站。
BCNet-S7200Plus橋接型：擴展的九針母口，可以連非西門子觸摸屏。
BCNet-S7200 Plus功能
適用于西門子S7-200，SMART S7-200
支持西門子STEP7 MicroWIN
兼容西門子S7TCP協議
支持上位SCADA和OPC通訊
支持語言編程
網口支持與SIMATIC控制器和處理器的以太網通訊
網口支持ModbusTCP服務器和客戶機功能
典型應用
技術參數：
|
產品型號 |
BCNet-S7200Plus |
|---|---|
| 描述 |
西門子S7-200以太網通訊處理器 |
|
顏色 |
金屬銀 |
|
狀態顯示 |
Pwr，Bus |
|
以太網接口 接口類型 傳輸速率 協議支持 TCP連接數 |
Link/Active指示燈，線序自適應 RJ45母插座 10/100Mbps 西門子S7TCP、ModbusTCP主從、OPC、TCP/IP協議開放 32 |
|
S7接口 接口類型 傳輸速率 協議支持 |
RS485 DSUB九針公 9.6K、19.2K、187.5K，波特率自適應 PPI/MPI從站 |
|
人機接口 接口類型 傳輸速率 協議支持 人機類型 |
RS485 DSUB九針母 9.6K、19.2K、187.5K PPI/MPI從站 西門子、MCGS、威綸、臺達、步科等 |
|
編程軟件 組態軟件 OPC軟件 |
STEP7 MicroWIN WinCC、昆侖通態、組態王、力控、杰控、IFIX、INTOUCH、LABVIEW等 KepWare OPC、BCNetS7 OPC |
|
診斷和參數設置工具 |
IE瀏覽器，默認192.168.1.188、BCDevice |
|
供電方式 電壓類型 |
PLC通訊口直接取電 24VDC/100mA |
|
工作溫度 |
0~60℃ |
|
工作濕度 |
95%非凝露 |
|
安裝方式 |
即插即用 |
|
電磁兼容性 |
2014/30/EU |
|
認證 |
CE認證 |
|
尺寸（L*W*H） |
65*30*17mm |
|
重量 |
60g |
