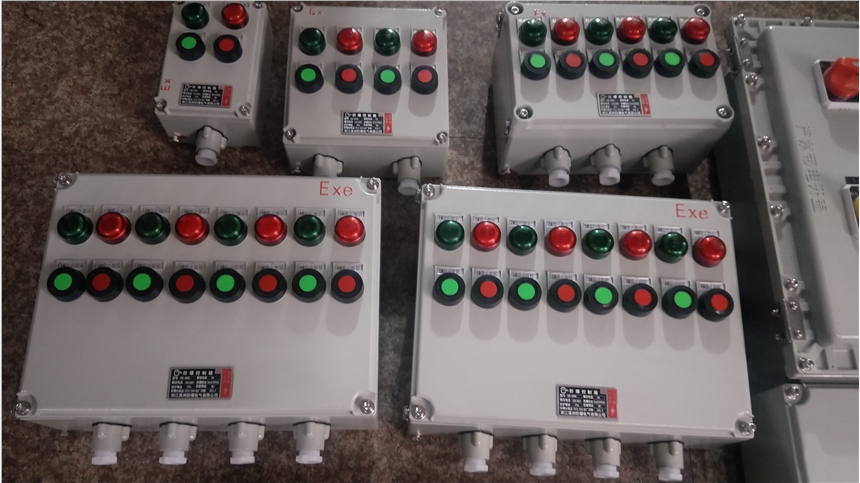

防爆現場就地操作控制箱壁掛安裝
適用范圍
1．適用于爆炸性氣體環境1區、2區危險場所；
2．適用于IIA、IIB、IIC級爆炸性氣體環境；
3．適用于可燃性粉塵環境20區、21區、22區；
4．適用于溫度組別為T1—T6的環境；
5．適用于石油石化、化工、釀酒、醫藥、油漆、紡織、印染、等爆炸性危險環境；
防爆現場就地操作控制箱壁掛安裝產品特點
1.防爆操作柱外殼采用鋼板焊接或鑄鋁合金或者304不銹鋼壓鑄成型, 表面高壓靜電噴塑,具有良好的耐防腐性。材質也可以是防爆防腐黑色工程塑料，產品整體一般采用隔爆型外殼和增安型外殼組合成的復合型結構。也可以單獨的隔爆外殼或者單獨的增安型外殼。
2.隔爆型外殼內裝元件可裝防爆按鈕,防爆元件,防爆信號燈,防爆轉換開關及可裝各種防爆儀表如電壓表、電流表、數顯表、溫控儀、轉速表、流量表等各種顯示儀表和各種要操作的顯示儀表和交流接觸器,熱繼電器,溫控器及各種功能模塊等普通電器元件；增安型外殼內裝按鈕,控制開關,儀表等均為防爆元件。
3.操作柱內部元件根據用戶的要求進行排列,可實現多種功能。
4.內裝元件及信號燈顏色請用戶在選型時予以注明,該產品根據用戶要求變化多端,訂貨時須提供電氣線路圖
5.布線方式,鋼管或電纜,防爆軟管均可
6.防爆操作柱可分為立式,掛式。（詳情根據客戶來圖定制）
主要技術參數
防爆標志：ExdeIIBT6Gb、ExdeIICT6Gb、EX tD A21 IP65 T80°
額定電壓：AC220/380V, 非標準電壓：12V/24V/36V/127V/660V；
開關電流：10A—400A；
防護等級：IP54/IP55/IP65；
螺紋規格：DN15-DN100 G1/2-G4寸
引入線規格：直徑6mm-80mm；引出線規格：直徑6mm-80mm；
引入引出方向：上進上出，下進下出(可按客戶要求不受限制)
一、防爆操作柱應用及特征：
適用于交流頻率50-60HZ，電壓至交流690V及直流440V以下的電路中作為控制開關、測試設備開關、馬達控制開關和主令開關。特征：體積小，容量大，性能優異，防爆轉換開關面板尺寸為48*48mm，小巧而緊湊，約定發熱電流20A，是目前國內同類產品中容量較大的。電氣參數和技術指標已完全達到國際同類產品標準。安全護指接頭：依據VDE0106的要求，防爆轉換開關設計有獨特的安全護指功能。避免手指與帶電接頭接觸，從而減少觸電危險。防爆轉換開關的徽板采用進口材料和國外同類產品技術制作。美觀耐用，達到國際水準。并可根據不同客戶的要求，雕刻特殊的字符文字。開關角度：轉換開關的轉換角度有30°、45°、60°、90°，允許最多有12個開關位置。開關層數：轉換開關有1-12層，一層有兩對觸點，最多有24對觸點。開關材料：殼體：進口POLYCARBONATE和PA66，耐熱、自熄。觸點：全銀觸點。
二、 使用條件：
環境溫度: -25℃ - +45℃海拔高度:;2000m安裝類別:II-III類空氣相對濕度:;90%污染等級:無火災爆炸危險，無腐蝕金屬物，無破壞絕緣介質，無導電塵埃的環境
防腐防爆操作柱控制按鈕盒具有防水、防塵、耐酸、耐堿、抗老化、抗沖擊等優點。防護等級可達IP66.廣泛用于電力、冶金、化學、機械、輕工等行業。
