隨著城鄉現代化建設進程的加快，城市的建設已步入旨在改善街景市貌的都市美容階段。傳統的箱式變電站大小不一且擠占鬧市的黃金地面，與優美的城市環境顯得格格不入。因此，將變壓器埋入地下安裝且將戶外開關設備做成景觀箱式的地埋式箱變就應運而生。由于它占地面積小且能與周?chē)h(huán)境協調一致，因而被廣泛應用于城市交通主干道、住宅小區、機場、車站、高速公路、市政改造、城市路燈等項目。
一、半埋式景觀箱式變電站特點
半埋式景觀箱式變電站（以下簡稱地埋式箱變）就是為了滿足上述領域的要求而設計開發的一種全新的電力成套設備，它是由地埋式變壓器和廣告燈箱形式的戶外成套開關設備兩部分組成的。地埋式變壓器是由變壓器、高壓負荷開關、熔斷器等組合在一起的一種新型的緊湊型的電力設備，它安裝在地坑中，不占用地表空間，而且能在一段時間內浸沒在水中運行。作為常用景觀的廣告燈箱式的戶外開關設備是集廣告牌及戶外開關設備于一體的成套設備，它安裝在地面上，箱體內部為戶外高低壓配電柜，兩側為廣告燈箱，具有的視覺效果。
地埋式箱變與傳統箱變相比，具有以下顯著的優點：
● 高可靠性
地埋式箱變所選用的地埋式變壓器箱體采用全密封，高低壓進出線采用防水全密封、全絕緣、全屏蔽的接線方式。保證了地埋式變壓器的防腐和密封能力。變壓器防護等級達到IP68，可浸沒在水中運行，可抵御洪澇災害，所有各項措施可保證地埋變20年的使用壽命，免維護、免檢修，有效提高了供電系統的可靠性。
變壓器地坑基礎設計和制作時進行了防水及排水考慮，頂部通風孔具備有效的防雨防水功能，側部及底部用特種防水材料處理，滲水不能侵入，在底部安裝有受自動排水系統控制的潛水泵。
● 節能降耗
節能降耗已成為全社會的共識，地埋式箱變選用S11系列低損耗的地埋式變壓器產品，與普通變壓器相比，空載損耗低30%，負載損耗低15%。如果采用非晶合金鐵心的地埋式變壓器，其空載損耗可下降80%。
由于地埋式箱變具有體積?。▽?shí)際地表占有面積只有傳統歐變的1/3）、可大限度地接近負荷中心安裝，可較大幅度地節省低壓出線電纜使用數量等特點，一定程度上起到了節能降耗的作用。
● 降低噪聲
眾所周知，箱式變電站對環境的影響大的因素可以說是變壓器的噪聲。如果箱變安裝在離居民窗口較近時，在夜深人靜時其噪聲不可避免的會影響居民日常生活。而一旦將變壓器安裝在地下，其噪聲可以明顯下降，對居民的影響幾乎沒有。
● 美觀，與環境協調
傳統箱變占地面積較大，難以很好的與環境協調。而地埋式箱變因?yàn)樽儔浩靼惭b在地下，不影響周?chē)h(huán)境，安裝在地面的景觀型配電箱體積小，很容易與周?chē)h(huán)境相協調。
● 為客戶創造價值
地埋式箱變占地面積小。在住宅小區，不僅可以取代傳統的配電室，減少配電房的建設，而且可以安裝在小區路邊、綠化帶旁等，投資效益非常明顯。安裝在城市主干道、人口密集區、城區路燈及高速公路等場所的地埋式箱變，其地面上的大幅的廣告燈箱位將為客戶創造長期的廣告收益價值。
二、執行標準
地埋式景觀箱式變電站應是通過型式試驗的成套開關設備，并符合如下主要標準：
● JB/T10544-2006 《地下式變壓器》
● GB/T17467-1998 《高壓/低壓預裝式變電站》
三、使用環境
● 海拔高度：
不超過1000m。
● 環境溫度：
周?chē)諝飧邷囟炔桓哂?40℃，低溫度不低于-5℃，且24小時高平均溫度不超過 +35℃。設備在高于以上環境溫度條件中使用時，應考慮降容使用。
● 相對濕度：
相對濕度在高溫度為+40℃時不超過50%，在較低溫度時，允許有較大的相對濕度（例：+20℃時為90%，但應考慮到由于溫度的變化，有可能偶爾會產生適度凝露）。
● 安裝傾斜度不超過3度，無經常性劇烈振動沖擊場所。
● 周?chē)諝鈶?yīng)無爆炸性、不受腐蝕性或可燃性氣體等明顯污染。
四、技術參數
● 地埋式變壓器主要技術參數及性能
型號規格：S11-M.D -30~800/10
額定電壓：高壓6/10kV，低壓0.4kV
容量范圍：30~1000kVA
頻率：50Hz
相數：三相(或單相)
聯結組標號：Dyn11
短路阻抗電壓：4%-4.5%
原邊工頻耐壓：35kV
原邊沖擊耐壓：75kV
副邊工頻耐壓：5kV
損耗：達到國標S11系列（硅鋼片鐵心）
達到國標S15系列（非晶合金鐵心）
外殼防護等級：IP68
絕緣等級：B級
聲級：小于或等于50db
使用環境：地下室或地坑內
高壓連接件：插入式密封肘頭
低壓連接件：防水密封材料
變壓器箱體結構：變壓器箱體外殼為整體型后備及插入式熔斷器，給予變壓器更安全的保護；
負荷開關具有二、三、四位置形式，適用于多種供電系統。
五、預地坑主要技術參數
地坑采用板厚≥6mm的鋼板焊接成型的全密封結構，確保地表水及其它雜物不能進入地坑內；也可采用預鋼筋混凝土結構，并采用先進的防水技術處理，確保基礎不滲漏。
鋼板焊接成型的預地坑采用整體熱鍍鋅處理、防水、防腐等處理。
地坑蓋采用板厚≥6mm的鋼板制作成型后配硅膠全密封而成，并設有可通過機械、電磁聯鎖開閉的可窺視地坑內設備運行情況的檢修孔。
地坑底部設置有集水池，并安裝有受自動排水系統控制的潛水泵；
地坑內安裝有高低壓電纜安裝支架，方便電纜安裝固定；
地坑內安裝有防水照明燈，方便檢修；
基礎頂蓋設有可打開的檢修孔
● 高壓開關設備主要技術參數
額定電壓：12kV
額定頻率：50Hz
額定電流：630A
額定短時耐受電流：20kA/2s
額定峰值耐受電流：50kA
額定短路關合電流：50kA
額定工頻耐受電壓（相對地/斷口）：42/48KV（1min）
額定沖擊耐受電壓（相對地/斷口）：75/85KV
防護等級：IP34
● 低壓開關設備主要技術參數
額定電壓：400V
額定頻率：50Hz
主回路額定電流：100A~2000A
額定短時耐受電流：15KA、30KA
額定峰值耐受電流：30KA、63KA
防護等級：IP34

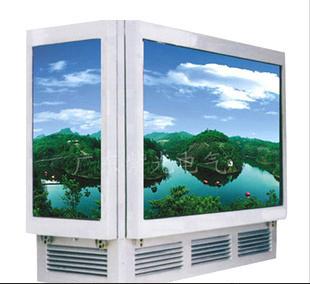

● 廣告燈箱式的戶外開關設備
開關設備的保護外殼采用廣告燈箱式結構，燈箱外殼的兩門可全角度打開，并有氣彈簧支撐定位，便于開關設備的操作和維護；
燈箱設有隔熱層，具有良好的隔熱作用；
燈箱外殼的兩面為廣告板，采用體積小、光源均勻的LED發光元件；
廣告燈箱與開關設備的門鎖獨立設置，燈箱維護不影響開關設備運行；
燈箱外殼設有聲光報警裝置，受到外界破壞，可發出報警信號；
開關設備采用雙層門結構，防護等級達到IP34，層為儀表門，確保燈箱式外殼被破壞以后，低壓柜仍然達到一個完整獨立的戶外低壓產品的保護水平；
隱藏在燈箱外殼中的風機可以自動對地坑基礎內進行排風和送風來降低溫度。
