2088現場顯示壓力變送器
應用
可實現工礦企業、科研院所等部門對各種場所壓力真空介質變化的理想監控。能在各種正負壓力測量中得到廣泛應用。采用進口擴散硅芯體作為壓力檢測元件，傳感器信號經高性能電子放大器轉換成0-10mA或4-20mA統一輸出信號。
1、絕壓和表壓測量范圍-0.1至40MPa
2、0.20%參考精度,包括線性,遲滯性和重復性
3、零點和量程可調
4、 可選的液晶表頭(刻度可調)
5、小巧,質輕,易于安裝和運輸
6、穩定,可靠,易于維護
7、無安裝位置影響
擴散硅壓力變送器的特點
★專用V/I集成電路，外圍器件少，可靠性高，維護簡單、輕松，體積小、重量輕，安裝
調試極為方便。
★鋁合金壓鑄外殼，三端隔離，靜電噴塑保護層，堅固耐用。
★4-2mA DC二線制信號傳送，抗干擾能力強，傳輸距離遠。
★L(fēng)ED、LCD表頭，現場讀數十分方便。可用于測量粘稠、結晶和腐蝕性介質。
★高準確度，高穩定性。除進口原裝傳感器已用激光修正外，對整機在使用溫度范圍內的
綜合性溫度漂移、非線性進行精細補償，因此在使用溫度范圍內非線性小，溫度穩定性好。
物理性能
★ 隔離膜片：316不銹鋼
★過程連接方式：1/2NPT外螺紋M20×1.5外螺紋G1/2外螺紋
★接觸介質連接件：不銹鋼
★電氣連接：1/2NPT
★O型環：丁晴橡膠

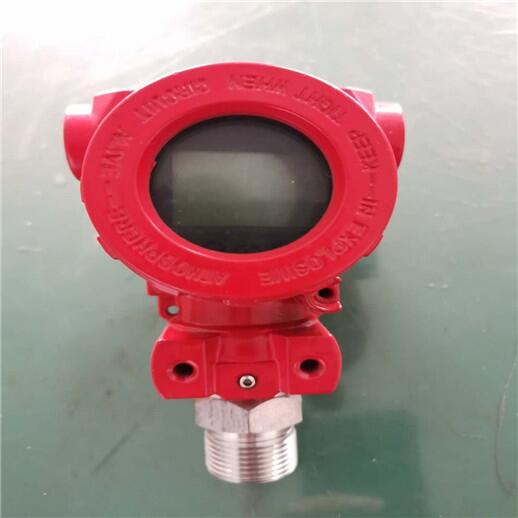

2088現場顯示壓力變送器
擴散硅壓力變送器主要技術指標
|
精度 |
0.1%F.S 0.2%F.S 0.5%F.S |
|
測量范圍 |
-95KPa～60MPa間任選 |
|
測量介質 |
液體、氣體、蒸汽 |
|
存貯溫度 |
--40℃～125℃ |
|
使用溫度 |
-10℃～80℃ 特殊可達200℃ |
|
防腐材料 |
316不銹鋼 陶瓷 聚四氟乙烯 |
|
溫度影響 |
＜0.02%/℃ |
|
負載電阻 |
≤750Ω |
|
過載能力 |
量程的1～2倍 |
|
機械保護 |
IP65 |
|
濕 度 |
≤95%RH |
|
輸 出 |
二線制4～20mA DC |
|
關聯設備 |
EXZ231B型安全柵 |
|
重 量 |
＜1Kg |
|
零點溫度系數 |
小于0.02%/℃ |
|
滿程溫度系數 |
小于0.02%/℃ |
|
電源電壓 |
標準24V DC |
|
防爆等級 |
Ia II CT5 |
|
安裝位置 |
無影響 |
