IP5506：集:188數碼管驅動的 2A 充電/2.4A 放電移動電源 SOC
1.簡介：
IP5506 是一款集成升壓轉換器、鋰電池充電管 理、電池電量指示的多功能電源管理 SOC，為數碼 管顯示移動電源提供完整的電源解決方案。
IP5506 的高集成度與豐富功能，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，降低 BOM 成本。
IP5506 只需一個電感實現降壓與升壓功能。
DC-DC 轉換器工作在 500KHz，可以支持低成本電感和電容。
IP5506 的同步升壓系統提供額定 2.4A 輸出電流，轉換效率高至 93%?？蛰d時，自動進入休眠狀 態，靜態電流降至 100uA 以內。
IP5506 采用開關充電技術，提供額定2A 充電電流，充電效率高至 92%。內置 IC 溫度和輸入電 壓智能調節充電電流。
IP5506 內置 14bit ADC，可精確測量電池電壓和電流。IP5506 的內置庫侖計算法可準確獲取電池 電量信息。
IP5506可支持5/4/3/2/1顆 LED電量或數碼管顯示和照明手電筒功能。

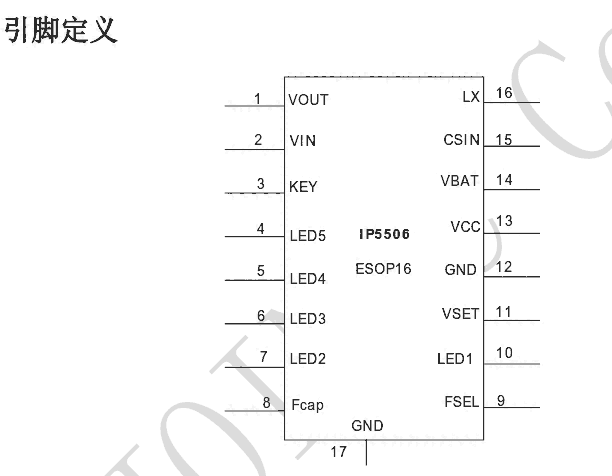

IP5506 采用 ESOP16 封裝。
2. 特性：
同步開關充放電
2.4A 同步升壓轉換
升壓效率最高達 93%
充電效率最高達 92%
內置電源路徑管理，支持邊充放
支持線補
充電
自動調節充電電流，匹配適配器輸出能力
2A 同步開關充電
支持 4.20V、4.30V、4.35V 和 4.4V 電池
電量顯示
內置 14bit ADC 和精準庫倫計算法
支持 5/4/3/2/1 顆LED 電量或數碼管顯示
支持外部 PIN 選電芯初始容量
支持電芯容量自校準
功能豐富
內置照明燈驅動
自動檢測負載插入/拔出
低功耗
智能識別負載，自動進待機
待機功耗小于 100 μA
BOM 極簡
功率 MOS 內置，1uH 單電感實現充放電
內置多種數碼管驅動電路
多重保護、高可靠性
輸出過流、過壓、短路保護
輸入過壓、過充、過放、過流放電保護
整機過溫保護
ESD 4KV，Vin 瞬態耐壓高達 18V
深度定制
可靈活低成本定制方案
3.應用
移動電源/充電寶
手機、平板電腦等便攜式設備
補水儀/暖手寶
