概述

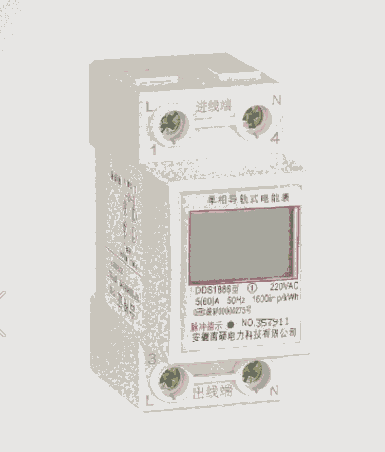

DDS1768型單相導軌式電能表是我廠最新產品，用于測量額定頻率為50HZ,額定電壓220V單相交流有功電能。
該產品采用計置電能的專用大規模集成電路和SMT技術，以確保計量精度和可靠性。
掉電報價電能累計值。
5+1位寬溫型LCD顯示。
5mm標準導軌安裝方式。
整機功耗小于2W/5VA。
人工清零功能（選配）。
背光顯示（選配）。
型號規格
主要結構及工作原理
用戶消耗的電能，通過分壓器，分流器上的信號進行取樣，送到放大和乘法器電路，乘積信號經過積分VF變換，經邏輯分頻電路輸出，驅動LCD顯示器計量電能。
外形尺寸及接線圖
