熱電偶元件WRN-010
一、概述：

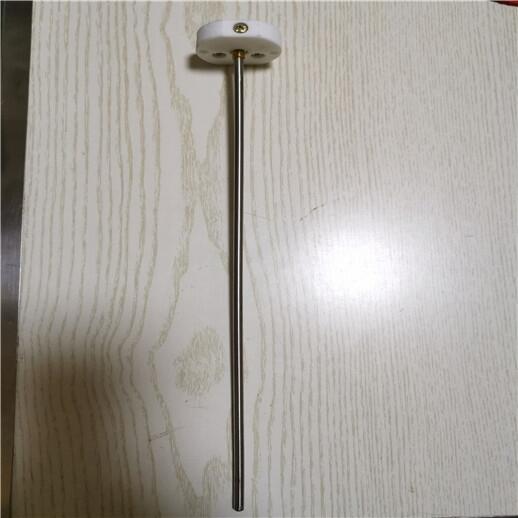

熱電偶感溫元件,WRN-010和WRE-010型元件絲材，直徑為∮1.2～∮2和∮2.5mm，可帶瓷接線板全套購買，亦可不帶瓷接線板，主要供用戶維修作更換的元件使用。
K型鎳鉻-鎳硅熱電偶芯作為裝配式熱電偶的內芯，是K型熱電偶的主體。WR系列工業用熱電偶作為溫度測量傳感器 ,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統，用以直接測量或控制各種生產過程中0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。
熱電偶是由兩種不同成分的導體兩端接合成回路時,當兩接合點溫度不同時，就會在回路內產生熱電流。如果熱電偶的工作端與參比端存在有溫差時，顯示儀表將會批示出熱電偶產生的熱電勢所對應的溫度值。
熱電偶的熱電動熱將隨著測量端溫度升高而增長，它的大小只與熱電偶材料和兩端的溫度有關、與熱電極的長度、直徑無關。
各種熱電偶的外形常因需要而極不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要成分組成。
二、熱電偶感溫元件型號：
| 熱電偶類別 | 產品型號 | 分度號 | 測溫范圍℃ | 規格 | ||
|
直徑d mm |
瓷珠材質 |
總長 Lmm |
||||
| 單支鎳鉻－鎳硅 | WRN-010 |
K （EU-2） |
0～1000 | ∮11 | 粘土質 |
300 350 400 450 |
| 單支鎳鉻－銅鎳 | WRE-010 |
E （EA-2） |
0～600 | |||
| 單支鉑銠30－鉑銠6 | WRR-010 |
B （LL-2） |
0～1600 | ∮8 | 剛玉質 |
550 650 900 1150 1650 2150 |
| 雙支鉑銠30－鉑銠6 | WRR2-010 | |||||
| 單支鉑銠10－鉑 | WRP-010 | |||||
| 雙支鉑銠10－鉑 | WRP2-010 |
S （LB-3） |
0～1300 | |||
注：1）熱響應時間t0.5＜3S。
