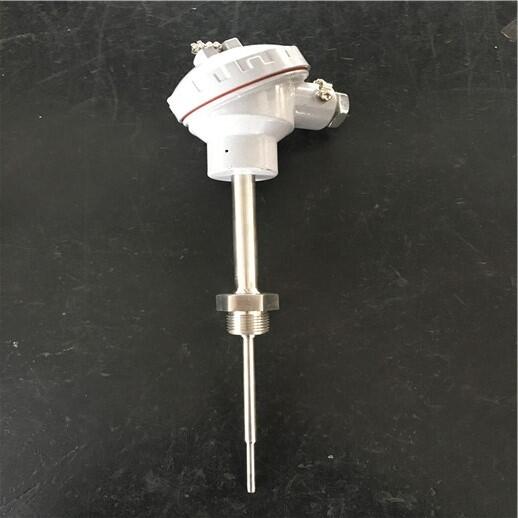

Pt100溫度傳感器WZPK-230
【特點】 ·熱響應時間少，減小動態誤差；
·直徑小，長度不受限制；
·測量精度高；
·進口薄膜電阻元件，性能可靠穩定；
【工作原理】
鎧裝PT100鉑熱電阻WZPK2-230是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
【主要技術參數】
產品執行標準
IEC751
JB/T8623-1997
JB/T8622-1997
【偶絲直徑材料】
| 偶絲形式 | 單支式 | 雙支式 |
| 套管直徑 | Φ3 Φ4 Φ5 Φ6 Φ8 | Φ4 Φ5 Φ6 Φ8 |
| 套管材質 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
【常溫絕緣電阻】
熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。
【測溫范圍及溫差】
| 型 號 | 分 度 號 | 測溫范圍°C | 精度等級 | 允 差 |
| WZPK | Pt100 | -200℃-+500 | A級 | ±（0.15+0.002 ltl） |
| WZPK | Pt100 | -200℃-+500 | B級 |
±（0.30+0.005ltl）
|
鎧裝式熱電阻選型表：
|
WZ□K－□□□□－□-□-□鎧裝式熱電阻 |
||
|
代 號 |
熱電阻類型 |
|
|
P |
Pt100分度號|鉑熱電阻 云母元件：*高400℃ 陶瓷元件：*高650℃ |
|
|
C |
Cu50分度號|銅熱電阻 -50～150℃ |
|
|
C |
Cu100分度號|銅熱電阻 -50～150℃ |
|
|
代號 |
測溫元件形式 |
|
|
K |
鎧裝熱電阻芯子 |
|
|
代號 |
熱電阻對數 |
|
|
省略 |
單支式 |
|
|
2 |
雙支式 |
|
|
代號 |
安裝固定裝置 |
|
|
1 |
無固定裝置 |
|
|
2 |
固定螺紋(螺紋M27×2) |
|
|
3 |
活動法蘭 |
|
|
4 |
固定法蘭 |
|
|
5 |
活動法蘭角尺型 |
|
|
6 |
錐形盲孔管 |
|
|
代號 |
接線盒形式 |
|
|
3 |
防水接線盒 |
|
|
4 |
隔爆接線盒 |
|
|
5 |
不銹鋼接線盒 |
|
|
代號 |
鎧裝管外徑 mm |
|
|
3 |
ф3 |
|
|
4 |
ф4 |
|
|
5 |
ф5 |
|
|
6 |
ф6 |
|
|
8 |
ф8 |
|
|
代號 |
保護管材料 |
說 明 |
|
0 |
1Cr18Ni9Ti |
*常用的熱電偶保護管 |
|
3 |
316L |
協議供貨 |
|
4 |
904L |
協議供貨 |
|
6 |
GH3030 |
協議供貨 |
|
代號 |
長度 mm/插深mm |
|
|
L/l |
□□□mm/□□□mm |
|
|
代號 |
熱電偶精度等級 |
|
|
省略 |
B級(國內常規供貨) |
|
|
I |
A級 |
|
|
|
|
|
