易于安裝、方便維護、整合容易
系統結構：
光纜振動傳感報警系統由報警主機、開光量型振動光纜采集器、振動傳感光纜、振動傳感光纜終端盒這四大部分組成。其中，報警主機位于監控室內，開關量型振動光纜采集器、振動傳感光纜、振動傳感光纜終端盒安裝于室外。
原理：
當光纜傳感器受到外界振動影響時，光纜中傳輸光的部分特性就會改變，通過配置特殊的感測設備，經過信號采集與分析，就能檢測光的特性（即衰減、相位、波長、極化、模場分布和傳播時間）變化。光的特性變化通過報警控制器的特殊算法和分析處理，區分第三方入侵行為與正常干擾，實現報警及定位功能。
本系統主要基于“光纜干涉儀”原理。為了檢測微弱振動，采用兩芯單模光纜構成平衡光纖干涉儀，當用相干激光器向其發射一束激光,由這兩根光纜組成的干涉儀輸出干涉光信號，當光纜受到外界侵?jǐn)_，如：挖掘、觸碰、敲打等，則干涉光的輸出波形改變，并產生干涉圖像，通過光探測器可檢測到這一波形變化，通過軟件分析變化波形的特征,可以分辯出事件的真實情況，從而達到“入侵模式識別”的效果。
開關量輸出型振動光纜報警系統中的信號采集器，是一款智能型開關量輸出報警設備，與振動傳感光纜、通用開關量輸入型報警主機組成光纜入侵探測報警系統。該系統抗干擾能力強、可靠性好,除了可以探測到多種方式的入侵外，還可以屏蔽大部分環境因素引起的誤報，信號采集器中的電路部分采取了安全可靠的防雷保護措施。此外，還增設了光纜信號現場采集、分析助手軟件，可以在特殊應用場所（采用線路板上8位撥碼開關設置不能滿足現場情況時）選擇合適的判別模式和靈敏度。采集器外殼采用高強性能的工程塑料制造，材質輕且具有可靠的密封防水性能。
系統特點：1》系統以振動傳感光纜為感應單元，利用外界振動產生報警信號。
2》利用光纜作為傳感器可以更好的排除外界強電場磁場的干擾，系統可靠性高。
3》光纜在傳輸過程中損耗小、穩定性高，每個防區的最大探測距離為1000m。
4》振動傳感光纜為無源探測器，適用于易燃易爆場所。
5》適用于各種復雜地形，可實現對不規則周界防區的探測。

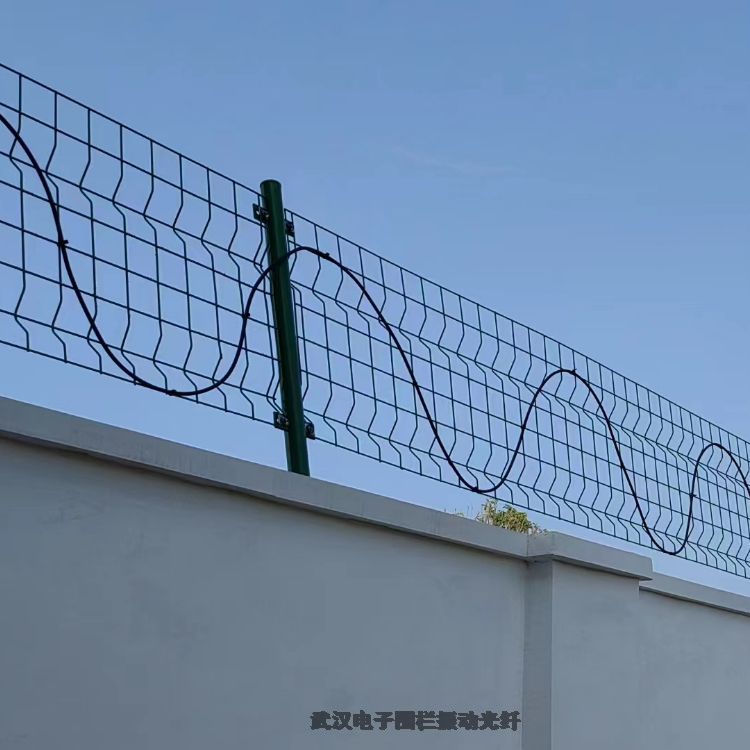

6》振動光纜即可直接鋪設在各種鐵網上防攀爬。
7》輸出標準開關量信號可以連接通用報警主機。
8》雙路數據采集器可以采集兩種不同介質的防區。
9》振動光纜設備具有很高的靈敏度，可以直接進行地埋鋪設。
適用場所：系統所使用的傳感器為無源和線纜狀特別適宜在地形復雜、易燃易爆物品倉庫、不規則周界區域和不宜電源進入等場所安裝使用；也可埋入墻體、埋入地下等作為銀行金庫、庫和其它重要部位的防鑿、防非法侵入使用；還可作為野外工作場所、營地的警戒線使用。該系統運行中不影響警戒線附近人員的正?；顒?dòng)。
開關量輸出型振動光纜報警系統填補了我國此類產品的空白，使我國在周界安全防范技術邁上了一個新的臺階。該系統已通過公安部安全與警用電子產品質量檢測中心等權威部門的檢測。
l 大風、車輛經過的信號分析處理
周邊車輛經過以及刮大風引起圍欄的振動是一種低頻振動，如果不能夠很好的處理，則誤報率很高，RD報警處理器在頻率域內對數字信號進行處理，它的優勢是明顯的，我們可以通過信號的頻率識別某一個具體的信號，車輛經過引起的振動信號和人攀爬圍欄引起的振動信號在頻率域內存在很大的區別，所以在頻率域很容易識別誤報源。報警處理器專門有針對頻率的設置，同時有頻率過濾器，可以濾除大部分高頻和低頻信號。如圖所示：
（人入侵時產生的信號）
（車輛經過是產生的信號）
（大風時產生的信號，風力5-7級）
l 對雨、樹枝、鳥禽飛落、小動物、冰雹及其他偶然因素引起誤報的處理
數枝降落敲打圍欄、鳥禽等落到圍欄、冰雹等偶然碰撞圍欄等都可能引起誤報，通過對報警處理器的合理設置，能夠?yàn)V除大部分這些偶然因素引起的誤報。在這里起作用的參數有信號門限、信號持續時間、事件計數器、以及低信號門限等多種參數以及頻率的設置避免誤報。樹枝降落鳥禽飛落圍欄引起振動的信號門限達不到設置的信號門限要求，冰雹或者偶然的石子敲打信號門限能夠達到設置的信號門限要求，但是信號持續時間不夠，即使信號門限和持續時間都滿足，還要在一定的時間內產生數次事件才可能產生一次報警信號，通過這一系列的限制，可以避免因外界因素引起的各種誤報。如圖所示：
（人入侵時產生的信號）
（動物及樹枝撞時產生的信號）
（下冰雹時產生的振動信號）
（大雨時產生的振動信號）
一：主機具有1路485總線輸出和1路CAN總線輸出。
二：大屏中文藍屏顯示,一體化操作鍵盤。
三：主機最大可展為8路光纖防區接入。
四：信號采用單片機加密傳輸，速度快，信號準。
五：全事件記憶：布撤防、報警等全記錄不可刪除。
六：主機自動開/關機：防區的自動開/關時間可編。
七：可通過網線直接與網絡軟件連接。
八：雙網傳輸模式，GPRS與有線網絡。
九：通過GSM模塊可撥打電話、發送短信。
