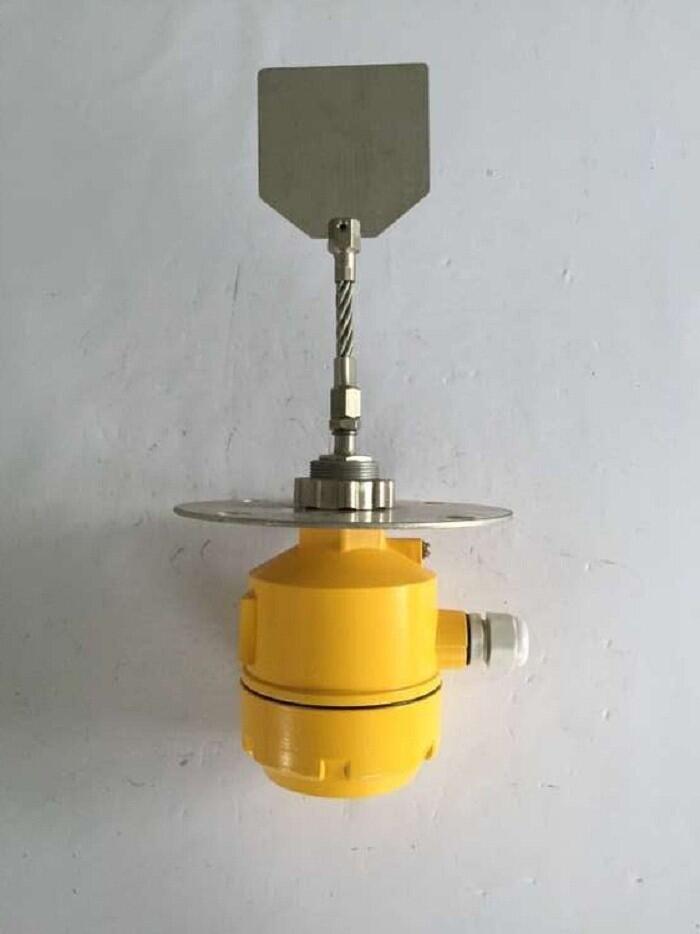

料位控制器S300-W3 220V規格參數可以通過防止料倉溢流、溜槽堵塞和料倉空載而減少溢流、物料浪費和停機時間。式料位控制器也適用于塑料、食品、化工、鐵礦石、粒料和其它固體物料。法蘭型阻旋式料位開關可以消除通常的阻旋控制器中最常出現的故障。與加入物料時，斷電電機關閉，而不需要進入停車狀態。這樣可減少磨損和運行溫度，從而可延長電機壽命。此控制器具有較少的運動部件、三套驅動軸承和密封、已潤滑的齒輪組件。
|
型 號 |
S300-W3 |
|
使用電壓 |
220V AC |
|
功 率 |
3W |
|
接點容量 |
SPDT 5A/250VAC |
|
過程連接規格 |
2-1/2〃×5kg法蘭（可接受定制） |
|
葉片轉速 |
1RPM |
|
力 矩 |
10kg-cm |
|
耐 電 壓 |
1500VAC×1min |
|
適用比重 |
≥0.4g/cm3 |
|
溫 度 |
-20~80℃ |
|
入線口規格 |
M20X1.5 |
|
接 線 盒 |
鋁合金烤漆接線盒 |
|
防護等級 |
IP65 |
|
安裝方式 |
垂直或水平安裝 |
◆獨特油封設計可以防粉塵沿軸滲入；法蘭型阻旋式料位開關RD-11是利用微型馬達做驅動裝置，傳動軸與離合器相連接，當未接觸物料時，馬達正常運轉，當葉片接觸物料時，馬達停止轉動，檢測裝置輸出一接點信號，同時切斷電源停止轉動。當物料下降時葉片所受阻力消失，檢測裝置依靠扭力彈簧恢復到原始狀態。針對不同比重物料扭力大小可以調節。
工作原理
本機采用同步微電機經減速后，帶動檢測葉片以每分鐘一轉的速度旋轉。當被測物料的料位上升使葉片轉動受到阻礙時，檢測機構便圍繞主軸產生旋轉位移。此位移首先使一個微動開關動作，發出料位信號。隨后另一個微動開關動作，切斷電機電源使其停轉。只要料位不變這種狀態便一直保持下去。
當料位下降檢測葉片失去阻擋時，檢測機構便依靠彈簧拉力使其恢復原始狀態。首先一個微動開關動作，接通電機電源使其旋轉一周后使其旋轉隨后另一個微動開關發出無料位信號，只要沒有物料阻擋檢測葉片的轉動，此種狀態也將一直保持下去。
安裝方法：設備安裝于料倉側壁，通過無刷同步電機驅動傳動桿末端的測量槳葉旋轉，當物料表面到達阻旋安裝位置時，阻止槳葉旋轉，內部電機被懸掛起來，產生反方向扭矩作用于微動開關上，輸出干接點信號，同時使電機停轉；當物料下降時，槳葉被釋放，彈簧將電機拉回工作位置，微動開關回到初始位置，接點輸出信號關閉。
應用領域：電力、煤炭、冶金、水泥、化工、鋼鐵等行業
應用場所：原煤倉、混煤筒倉、渣庫、礦石倉、生料倉、熟料倉、配料倉等塊狀料倉
測量原理：電機轉動技術及等電位測量技術
特點：
1.抗干擾力強，信號穩定
2.不受物料濕度、溫度的影響；杜絕掛料、飛灰干擾
3.高耐磨、強抗沖擊傳感器結構；長壽命、穩定可靠運行
4.有多種變送器型號供選擇，可實現變送器與傳感器分離，避免高空作業
