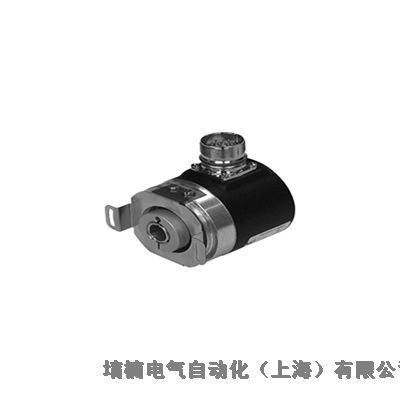

倍加福編碼器RHI90N-0HAK1R61N-02048增量式 全新現貨
| 通用規格 | ||
|---|---|---|
| 檢測類型 | 光電采樣 | |
| 脈沖計數 | 50000 | |
| UL 文件編號 | E223176 | |
| 功能性安全相關參數 | ||
| MTTFd | 140 a | |
| 任務時間 (TM) | 20 a | |
| L10 | 50 E+9 轉速為 1750 rpm 時 | |
| 診斷覆蓋率 (DC) | 0 % | |
| 電氣技術規格 | ||
| 工作電壓 | 10 ... 30 V DC 或 5 V DC ±5% （請參見訂購信息中的“輸出電路”） | |
| 空載電流 | 70 mA | |
| 輸出 | ||
| 輸出類型 |
推挽，增量式，或 RS-422，增量式 （請參見訂購信息中的“輸出電路”） |
|
| 電壓降 | < 2,5 V （推挽，增量式） | |
| 負載電流 |
值/通道 40 mA ，短路保護，反極性保護 （推挽，增量式） 值/通道 20 mA ，短路保護，反極性保護 （RS 422，增量式） |
|
| 輸出頻率 | 200 kHz | |
| 上升時間 | 600 ns | |
| 斷電延時 | 600 ns | |
| 連接 | ||
| 連接器 | 類型 9416 (M23)，12 針，類型 9416L (M23)，12 針 | |
| 電纜 | ?6.5 mm，4 x 2 x 0.14 mm2，1 m | |
| 符合標準 | ||
| 防護等級 | DIN EN 60529，IP65 | |
| 氣候測試 | DIN EN 60068-2-78 | |
| 發射干擾 | EN 61000-6-4:2007/A1:2011 | |
| 抗擾度 | EN 61000-6-2:2005 | |
| 耐沖擊性 | DIN EN 60068-2-27，100 g，6 ms | |
| 抗振性 | DIN EN 60068-2-6，10 g，10 ... 2000 Hz | |
| 認證和證書 | ||
| UL 認證 | cULus 認證，一般用途，2 類電源 | |
|
|
許可環境溫度 | max. 60 °C (max. 140 °F) |
| 環境條件 | ||
| 工作溫度 |
-5 ... 70 °C (23 ... 158 °F) ，可移動纜線 -20 ...70 °C (-4 ...158 °F)，固定纜線 |
|
| 存儲溫度 | -40 ... 80 °C (-40 ... 176 °F) | |
| 機械規格 | ||
| 材料 |
|
|
|
|
外殼 | 鋁，平板 |
|
|
法蘭 | 3.1645 鋁 |
|
|
軸 |
不銹鋼 1.4305 / AISI 303 帶絕緣套管（作為選件提供），采用 PPS GF40 材料制成，內徑為 16 mm、25 mm、30 mm、38 mm，絕緣電壓為 3 kV（請參見類型代碼） |
| 質量 | 大約 900 g | |
| 旋轉速度 | 3500 min -1 | |
| 起始扭矩 | ≤ 6 Ncm | |
| 軸負載 |
|
|
|
|
角度偏移 | 1 ° |
|
|
軸向偏移 | 1 mm |
