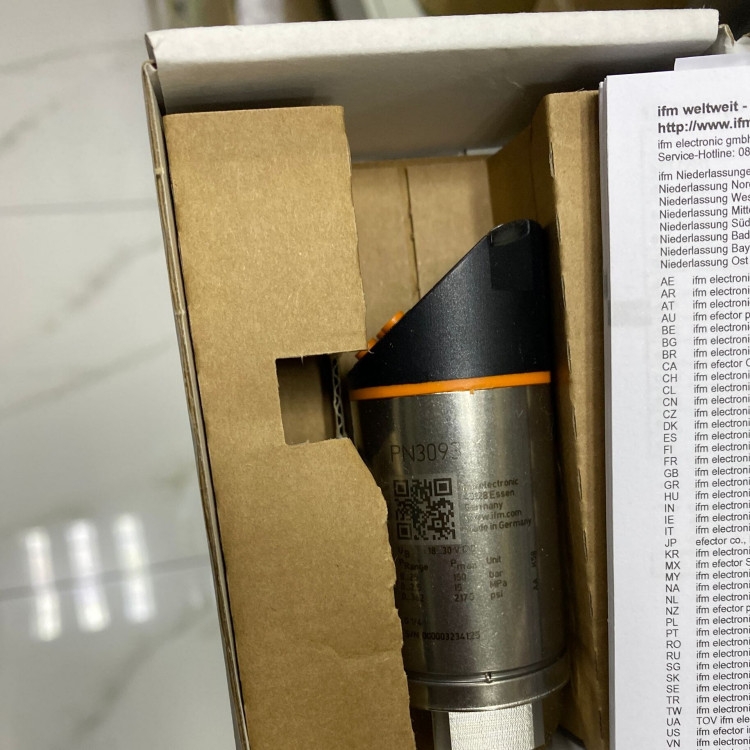

德國IFM易福門PN3093帶顯示屏壓力傳感器應用領域及技術參數
機械技術數據
重量 [g] 235
原材料 不銹鋼(1.4404 / 316L) 不銹鋼(1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
材料(接液部件) 不銹鋼(1.4404 / 316L); Al2O3 (陶瓷); FKM
開關動作壽命 1億
擰緊扭矩 [Nm] 25...35; (推薦的擰緊扭矩; 取決于潤滑、密封及壓力等級)
系統接口 螺紋連接 G 1/4 內螺紋 M6 I
已集成限制器元件 否(可以改裝 )
顯示器/操作件
顯示
顯示單位
3 x LED, 綠色 (bar, psi, MPa)
開關狀態
1 x LED, 黃色
測量值
字母數字顯示, 紅色/綠色 4位數字
處理周期最小值 [ms] 3
IO-Link壓力分辨率 [bar] 0.01
IO-Link壓力分辨率 [MPa] 0.001
IO-Link過程數據（周期性）
功能
位長
壓力
16
設備狀態
4
二進制開關信息
1
IO-Link功能（非周期性） 應用特定標簽
工作條件
環境溫度 [°C] -25...80
存儲溫度 [°C] -40...100
外殼防護等級 IP 65; IP 67
IO-Link壓力分辨率 [bar] 0.1
IO-Link壓力分辨率 [MPa] 0.01
IO-Link過程數據（周期性）
功能
位長
壓力
14
二進制開關信息
1
IO-Link功能（非周期性） 應用特定標簽
精度/偏差
開關點精度 [測量范圍值的%] < ± 0,5
重復精度 [測量范圍值的%] < ± 0,1; (溫度波動< 10 K)
特征曲線偏差 [測量范圍值的%] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 極限點設定)
滯后偏差 [測量范圍值的%] < ± 0,25
長時間穩定性 [測量范圍值的%] < ± 0,05; (每6個月)
溫度系數零點 [測量范圍值的百分比 / 10 K] < ± 0,2; (-0...80 °C)
溫度系數量程 [測量范圍值的百分比 / 10 K] < ± 0,2; (-0...80 °C)
反應時間
反應時間 [ms] < 3
可編程的延遲時間dS, dr [s] 0...50
用于開關量輸出的阻尼dAP [s] 0...4
用于模擬量輸出的阻尼 (dAA) [s] 0...4
模擬輸出響應時間值 [ms] 3
軟件/編程
參數設定 遲滯/窗口; 常開/常閉; ON延遲、關斷延時; 阻尼; 顯示單位; 電流/電壓輸出紅/綠顯示，用于明確標識可接受的范圍
管路連接可進行旋轉，方便進行的排列
高負載保護，長期穩定性
堅固的設計，適用于嚴苛的工業環境
