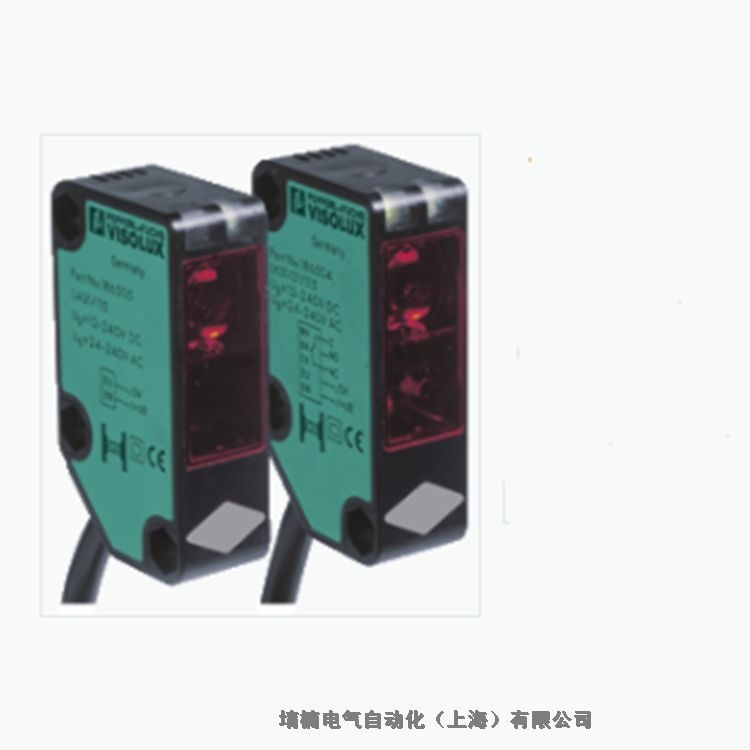

對射型光電傳感器 LA31/LK31/25/31/115
經過成本優化的系列，適用于標準任務
小外殼包裹大結構
清晰可見的 LED
通用電壓型號
繼電器輸出
廣泛的安裝選項產品闡述
對射型光電傳感器，30 m 檢測范圍，紅光，亮通，交流/直流型，繼電器輸出，固定纜線
系統組件
發射器 LA31/115
接收器 LK31/25/31/115
通用規格
有效檢測距離 0 ... 30 m
檢測范圍極限值 43 m
光源 LED
光源類型 調制可見紅光 ， 630 nm
對準輔助裝置 黃色 LED：
1.LED 點亮：收到足夠的光信號，發送器和接收器正確對正
2.LED 閃爍：達到開關點
3.LED 熄滅：光束中斷或未對正
光點直徑 大約 800 mm 相距 30 m
發散角 發射器： 0,5 ° ， 接收器： 1,5 °
環境光限制 50000 Lux ; 根據 EN 60947-5-2
功能性安全相關參數
MTTFd 620 a
任務時間 (TM) 20 a
診斷覆蓋率 (DC) 0 %
指示燈/操作方法
工作指示燈 綠色 LED：通電
功能指示燈 黃色 LED：
1.LED 常亮：信號 > 2 x 開關點（功能預留）
2.LED 閃爍：信號在 1 x 開關和 2 x 開關點之間
3.LED 熄滅：信號 < 開關點
電氣技術規格
工作電壓 24 ... 240 V AC
12 ... 240 V DC
空載電流 發射器：≤ 20 mA
接收器：≤ 20 mA
功耗 發射器：≤ 1 VA
接收器：≤ 1 VA
輸出
開關類型 亮?xí)r接通
信號輸出 繼電器，1 個交流發電機
開關電壓 250 V AC/DC
開關電流 3 A
開關電源 直流： 150 W 交流： 750 VA
開關頻率 ≤ 20 Hz
響應時間 ≤ 25 ms
符合性
產品標準 EN 60947-5-2
遵守標準和指令
符合標準
標準 EN 62103
認證和證書
EAC 符合性 TR CU 020/2011
TR CU 004/2011
防護等級 II ， 當污染等級為 1-2 級（符合 IEC 60664-1 標準）時，額定電壓 ≤ 250 V AC 輸入電路的輸出電路基本絕緣符合 EN 50178 標準，額定絕緣電壓 240 V AC
CCC 認證 通過中國強制性產品認證 (CCC)
環境條件
環境溫度 -25 ... 55 °C (-13 ... 131 °F)
存儲溫度 -40 ... 70 °C (-40 ... 158 °F)
機械規格
外殼寬度 18 mm
外殼高度 62 mm
外殼深度 35 mm
防護等級 IP67
連接 發射器： 2 m 固定電纜 ，2 線
接收器： 2 m 固定電纜 ，5 線
材料
外殼 聚碳酸酯
光學端面 PUMA
質量 發射器： 116 g
接收器： 131 g
