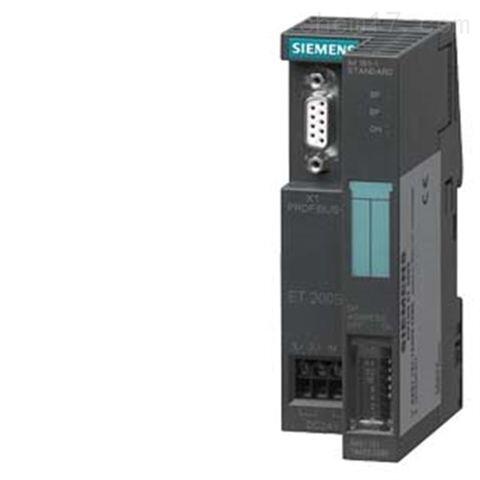

西門子S7-300模塊6ES7317-2EK13-0AB0
通訊處理器用于把 S7-300 連接到不同的總線系統/通訊網絡上，以及進行點到點連接。根據應用情況和模塊的不同協議，可以提供不同的總線系統，如 PROFIBUS DP 或工業以太網
通過處理器（CP）進行點到點連接是一種強大而低成本的中線系統替代方案。相對于總線系統，點到點鏈接的優點在只有較少 (RS485) 設備需要連接到 SIMATIC S7 上時非常明顯。
CP 可以方便的把第三方系統連接到 SIMATIC S7 上。由于 CP 具有極高的靈活性，可以實現多種不同的物理傳輸介質、傳輸速率，甚至可以自定義傳輸協議。
對于每個 CP，我們用 CD 光盤提供了組態軟件包和電子手冊，以及用于實現 CPU 和 CP 之間通訊的參數化屏幕形式和標準的功能塊。
西門子6ES71934CC200AA0
組態的數據會存儲到 CPU 的系統塊中，并備份。因此更換模塊時新模塊可以立即投入使用。
S7-300 的接口模塊現有三種版本，每個都帶有用于不同物理傳輸介質的接口。
SIMATIC S7-400
SIMATICS7-400 PNH系統可以根據具體應用需求量身定制：性能可擴展、的冗余度可靈活組態，安全功能易于集成。集成PROFINET接口，可冗余連接I/O設備，或者通過PROFIBUS連接I/O設備，實現工廠級通信。無論何種應用，使用SIMATIC S7-400 PNH，均可在熟悉的STEP7 工程環境中，進行便捷而有效的編程和組態。
有一系列從入門級CPU直到高性能CPU，用于配置控制器。所有CPU控制大量結構;多個CPU可以在一個多值計算配置中一起工作以提高性能。由于CPU的高處理速度和確定性的響應時間，可縮短機器的循環周期。
不同的CPU具有不同性能，例如，工作存儲器，地址范圍，連接數量和執行時間。十款款標準的CPU，集成PROFIBUS、PROFINET 總線接口。
信號模塊是控制器進行過程操作的接口。許多不同的數字量和模擬量模塊根據每一項任務的要求，準確提供輸入/輸出。數字量和模擬量模塊在通道數量、電壓和電流范圍、電絕緣、診斷和警報功能等方面都存在著差別。S7-400 信號模塊不僅是能夠在*機架擴展，而且可以通過 PROFIBUS DP 連接到 S7-400 *控制器。支持熱插拔，這使更換模塊變得極其簡單。
多種S7-400 系列 功能模板可以進行模塊定制來滿足zui多變的任務。
除了帶有集成功能和接口的 CPU，還有豐富的采用 S7-400 設計的特殊模塊供技術使用。
通訊處理器用于將 S7-400 連接到不同的總線系統/通訊網絡，也用于點對點的連接。
作為總線系統的替代品，借助通訊處理器 (CP) 實現的點對點連接功能非常強大且成本較低。當僅要將幾個 (RS 485) 設備連接到 SIMATIC S7 時，與總線系統相比，點對點鏈路的優勢是極為明顯的。
通訊處理器也能夠輕松地將第三方系統連接至 SIMATIC S7-400 系統中。由于 CP 具有很高的靈活性，因此可以執行不同的物理傳輸介質、傳輸速度，甚至是自定義的傳輸協議。對每一個 CP 都有一個組態包。組態包中帶有電子手冊、參數化屏幕表單和用于 CPU 和 CP 之間通訊的標準功能塊。組態數據存儲在系統塊中并在 CPU 中備份。因此，在更換模塊后，新模塊馬上就可以使用。
借助 S7-400 點對點鏈路模塊，針對不同的物理傳輸介質，只需要插入相關的接口子模塊，而無需外部轉換器
新的模塊化 SIMATIC S7-1200 控制器是我們新推出產品的核心，可實現簡單卻高度***的自動化任務。SIMATIC S7-1200 控制器實現了模塊化和緊湊型設計，功能強大、投資安全并且完全適合各種應用。
可擴展性強、靈活度高的設計，可實現zui高標準工業通信的通信接口以及一整套強大的集成技術功能，使該控制器成為完整、全面的自動化解決方案的重要組成部分。
SIMATIC HMI 基礎面板的性能經過優化，旨在與這個新控制器以及強大的集成工程組態*兼容，可確保實現簡化開發、快速啟動、***監控和zui高等級的可用性。正是這些產品之間的相互協同及其創新性的功能，幫助您將小型自動化系統的效率提升到一個*的水平。
信號模塊可以連接到CPU的右側，進一步擴展數字或模擬輸入/輸出能力。CPU 1212C接受兩個，CPU1214C接受八個信號模塊。
大量不同的數字量和模擬量模塊可***提供每種任務所需的輸入/輸出。數字量和模擬量模塊在通道數目、電壓和電流范圍、隔離、診斷和報警功能等方面有所不同。 對于在此列舉的所有模塊系列，SIPLUS 部件也可應用在擴展溫度范圍 -25 - +60℃ 以及腐蝕性環境/冷凝環境中。
集成PROFINET接口
SimaticS7-1200的新CPU固件2.0版本支持與作為Profinet IO控制器的Profinet IO設備之間的通信。通過集成的Web服務器，可以通過CPU調用信息，通過標準網絡瀏覽器處理數據，也可以在運行時間從用戶程序中對數據進行歸檔。
利用已建立的TCP/IP標準，SIMATIC S7-1200集成的PROFINET接口可用于編程或者與HMI設備和額外的控制器之間的通信。作為PROFINET IO控制器，SIMATIC S7-1200現在支持與PROFINET IO設備之間的通信。西門子6ES71934CC200AA0
該接口包含一個具有自動交叉功能的抗噪聲的RJ45連接器，它支持以太網網絡，其數據傳輸速率高達10/100 Mbit/s。
與第三方設備之間的通訊
在SIMATIC S7-1200上采用集成PROFINET接口可以實現與其他制造商生產的設備之間的無縫集成。利用所支持的本地開放式以太網協議TCP/IP和TCP上的ISO，可以與多個第三方設備進行連接和通訊。
這種通信能力與集成工程系統SIMATIC STEP 7 Basic支持的標準T-Send/T-Receive說明共同配置，為您在設計您的自動化解決方案中提供更高水平的靈活性。
簡易通訊模塊
在SIMATIC S7-1200的CPU上zui多可以增加3個通訊模塊。
RS485和RS232通訊模塊適用于串行、基于字符的點到點連接。在SIMATIC STEP 7 Basic工程系統內部已經包含了USS驅動器協議以及Modbus RTU主、從協議的庫函數。
SIMATIC STEP 7 Basic 的設計理念是直觀、易學和易用。這種設計理念可以使您在工程組態中實現率。一些智能功能，例如直觀的編輯器、拖放功能和“InliSense”（智能檢測）工具，可讓您的工程組態進行的更加迅速。
這款新軟件的體系結構源于對未來創新的不斷追求，西門子在軟件開發領域已經有很多年的經驗，因此 SIMATIC STEP 7 的設計是以未來為導向的。
西門子S7-300模塊6ES7317-2EK14-0AB0
如果用戶程序的執行時間超出硬件組態中所設定CPU的掃描周期監控時間，則CPU會因看門狗超時而停機，同時觸發定時錯誤OB80，診斷信息如圖1所示：
S7-300/400 CPU的循環掃描時間（看門狗時間）默認為150ms（zui大可修改為6000ms），用戶程序的執行時間必須在設定的掃描周期監控時間范圍內。zui大掃描周期設置如圖2所示：
2. 如何查看S7-300/400系統掃描循環時間？
如果工程師需要了解程序的掃描周期，可通過如下兩種方法查詢。
方法一、將程序下載到PLC后，進行在線連接，查看CPU信息，如圖3所示：
方法二、通過將OB1相應的臨時變量傳送到M區，即可讀取CPU掃描循環時間，如圖4、圖5所示：
3. 如何查看S7-300/400中一個子程序的大約執行時間？
使用S7-300/400 CPU時，如果工程師需要了解某個子程序的大約執行時間，可在該子程序前、后分別讀取CPU系統時鐘，然后使用時鐘相減指令FC34進行編程計算，步驟如下：
1、設置PLC系統時鐘，按圖6所示的設置：
2、創建一個塊符號名為“time”的數據塊（DB1），并創建如下變量，如圖7所示：
3、在需要測試的子程序的***個網絡和zui后一個網絡讀取系統時鐘，然后運用時鐘相減指令FC34進行計算。
如下例程中測試了“FC1”子程序的執行時間，如圖8所示：
4、通過變量監控表查看該子程序的大約執行時間，如圖9所示：
圖9子程序大約執行時間
1多功能測量表SENTRON PAC3200簡介
SENTRON PAC3200電能監視設備可***提供系統特性，包括電壓和電流zui大值、zui小值和平均值，功率值、頻率、功率因數、對稱性、邏輯計算、負載趨勢、諧波和總諧波失真等。SENTRON PAC3200可檢測 50 多個基本數值，具有 10個電能計數器，可用于全面負載檢測。它們的測量準確度滿足電能計數器標準所規定的較高要求。PAC3200帶有MODBUS RTU-RS485接口、PROFIBUS-DP接口和MODBUS TCP 接口，可以很方便將PAC3200的數據上傳到PLC中進行處理，也可以上傳到HMI中進行數據分析、處理及歸檔。對于西門子系統可以輕松地將PAC3200集成到上位自動化系統中，例如，集成到西門子 SIMATIC PCS 7 powerrate 和SIMATIC WinCC powerrate 軟件包中。
2 PAC3200通信接口對比
PAC3200可以通過MODBUS RTU RS485接口、MODBUS TCP 以太網接口以及現場總線PROFIBUS-DP接口與PLC和HMI通信。下面分別以連接S7-300 PLC為例，在通信性能、連接的個數、編程方面進行對比：
1） 通信性能：PROFIBUS-DP使用令牌方式由主站依次訪問從站，是實時現場總線，通信響應快，通信的響應時間應考慮PAC3200數據的刷新時間（自身刷新時間可能較PROFIBUS-DP刷新時間慢）；如果選擇以太網MODBUS TCP 通信，由于不是實時網絡，通信性能次之，通信的響應時間也應考慮PAC3200數據的刷新時間（自身刷新時間可能較以太網刷新時間慢）；使用RS485 MODBUS RTU通信，由于基于串口，通信性能不能與以太網與PROFIBUS-DP相比較。
2） 連接個數：使用PROFIBUS-DP，基于主站的性能，zui多可以連接126個站點；以太網MODBUS TCP 通信，基于CP的連接個數，通常16個；使用RS485 MODBUS RTU，可以連接一個網段，典型值31個站點。
3） 編程：使用PROFIBUS-DP，不需要編寫通信程序；使用以太網MODBUS TCP 通信，需要編寫發送接收通信程序；使用RS485 MODBUS RTU通信，需要編寫從站輪詢程序，比較麻煩，如果沒有購買MODBUS RTU的驅動，還需要編寫通信程序。
4） 價格：PROFIBUS-DP與RS485 MODBUS RTU通信需要購買選件網卡，而PAC3200本身集成以太網接口，支持MODBUS TCP 通信。
下面將介紹PAC3200的MODBUS TCP 通信。
3 MODBUS TCP 通信報文
MODBUS TCP 使MODBUS RTU協議運行于以太網，MODBUS TCP使用TCP/IP和以太網在站點間傳送MODBUS報文，MODBUS TCP結合了以太網物理網絡和網絡標準TCP/IP以及以MODBUS作為應用協議標準的數據表示方法。MODBUS TCP通信報文被封裝于以太網TCP/IP數據包中。與傳統的串口方式，MODBUS TCP插入一個標準的MODBUS報文到TCP報文中，不再帶有數據校驗和地址，如圖1所示：
圖1：MODBUS TCP報文
由于使用以太網TCP/IP數據鏈路層的校驗機制而保證了數據的完整性，MODBUS TCP 報文中不再帶有數據校驗”CHECKSUM”，原有報文中的“ADDRESS”也被“UNIT ID”替代而加在MODBUS應用協議報文頭中。
MODBUS TCP服務器使用502端口與客戶端進行通信。
S7-300 與PAC3200 之間進行MODBUS TCP 通信時，MODBUS應為協議的報文頭賦值如下：
byte 0： transb identifier (高字節) – 為0
byte 1：transb identifier(低字節) - 為0
byte 2：protocol identifier(高字節) = 0
byte 3：protocol identifier (低字節) = 0
byte 4：length field (高字節) = 0 (因為所有的報文小于256)
byte 5：length field (低字節) = 后面跟隨的字節數
byte 6：unit identifier -原從站地址，這里為0
byte 7：MODBUS 功能碼，通過功能碼發送通信命令
byte 8 ～：后續的字節數與功能碼相關
S7-200系列PLC適用于各行各業，各種中的檢測、監測及控制的自動化。S7-200系列的強大功能使其無論在運行中，或相連成網絡皆能實現復雜控制功能。因此S7-200系列具有極高的性能/價格比。
SIMATIC S7- 300通用控制器可以節省安裝空間并且具有模塊化設計的特點。
大量的模塊可根據手頭的任務被用于擴展集中或創建分散結構的，并促進備件成本效益的經濟性。憑借其令人印象深刻的創新系列，SIMATIC S7 -300通用控制器成為了一個可以有效節省用戶額外投資和成本的綜合。
特別提示：SIMATIC S7-400H控制器已升級為V6版-5H PN/DP控制器！
SIMATIC家族內強大的自動化
高超的通訊能力和強大的集成接口使SIMATIC S7-400成為極適合諸如對整個進行協調的較大任務控制器的選擇。CPU的分級使得性能的可擴展成為可能。
同時，對外設I/ O能力的擴展幾乎是無限的。而且，程序控制器模塊可以在運行中（熱插拔）進行和操作，很容易進行擴展或模塊更換。
西門子總代理 西門子PLC模塊6ES7222-1HD22-0A01200系列產品概述
西門子PLCFM355-2S閉環控制模塊西門子PLCFM355-2S閉環控制模塊西門子PLCFM355-2S閉環控制模塊
新的模塊化 SIMATIC S7-1200 控制器是我們新推出產品的核心，可實現簡單卻高度的自動化任務。SIMATIC S7-1200 控制器實現了模塊化和緊湊型設計，功能強大、投資并且完全適合各種應用。
什么是PLC的響應時間?在輸出采用循環刷新和直接刷新時,響應時間有何區別?
西門子6ES7317-2EK13-0AB0
德國西門子PLC的應用領域
我們都知道西門子PLC是德國西門子的重點產品，為了讓大家更好地了解這個產品，現在我們就來介紹一下德國西門子PLC的應用領域。
目前，PLC在國內外已廣泛應用于鋼鐵、石油、化工、電力、建材、機械制造、汽車、輕紡、交通運輸、環保及文化等各個行業，使用情況大致可歸納為如下幾類。
1、開關量的邏輯控制
這是PLCzui基本、zui廣泛的應用領域，它取代傳統的繼電器電路，實現邏輯控制、順序控制，既可用于單臺設備的控制，也可用于多機群控及自動化流水線。如注塑機、印刷機、訂書機械、組合機床、磨床、包裝生產線、電鍍流水線等。
2、模擬量控制
在工業生產過程當中，有許多連續變化的量，如溫度、壓力、流量、液位和速度等都是模擬量。為了使可編程控制器處理模擬量，必須實現模擬量（Analog）和數字量（Digital）之間的A/D轉換及D/A轉換。PLC廠家都生產配套的A/D和D/A轉換模塊，使可編程控制器用于模擬量控制。
西門子嵌入式控制器、西門子位置開關、西門子數控控制、西門子模塊化控制器、西門子嵌入式控制器、西門子行程開關、西門子位置開關、西門子數控控制
德國西門子PLC的應用領域
3、運動控制
PLC可以用于圓周運動或直線運動的控制。從控制機構配置來說，早期直接用于開關量I/O模塊連接位置傳感器和執行機構，現在一般使用專用的運動控制模塊。如可驅動步進電機或伺服電機的單軸或多軸位置控制模塊。世界上各主要PLC廠家的產品幾乎都有運動控制功能，廣泛用于各種機械、機床、機器人、電梯等場合。
4、過程控制
過程控制是指對溫度、壓力、流量等模擬量的閉環控制。作為工業控制計算機，PLC能編制各種各樣的控制算法程序，完成閉環控制。PID調節是一般閉環控制系統中用得較多的調節方法。大中型PLC都有PID模塊，目前許多小型PLC也具有此功能模塊。PID處理一般是運行專用的PID子程序。過程控制在冶金、化工、熱處理、鍋爐控制等場合有非常廣泛的應用。
西門子SIEMENS、西門子壓力變送器、西門子傳感器、西門子變送器、西門子超聲波流量計、西門子超聲液位計、西門子雷達液位計 、西門子數字擴展模塊 西門子控制器、西門子邏輯模塊、西門子模塊化控制器、
西門子S7-300模塊6ES7317-2EK13-0AB0
5、數據處理
現代PLC具有數學運算（含矩陣運算、函數運算、邏輯運算）、數據傳送、數據轉換、排序、查表、位操作等功能，可以完成數據的采集、分析及處理。這些數據可以與存儲在存儲器中的參考值比較，完成一定的控制操作，也可以利用通信功能傳送到別的智能裝置，或?qū)⑺鼈兇蛴≈票?。?shù)據處理一般用于大型控制系統，如無人控制的柔性制造系統；也可用于過程控制系統，如造紙、冶金、食品工業中的一些大型控制系統。
6、通信及聯網
PLC通信含PLC間的通信及PLC與其它智能設備間的通信。隨著計算機控制的發展，工廠自動化網絡發展得很快，各PLC廠商都十分重視PLC的通信功能，紛紛推出各自的網絡系統。新近生產的PLC都具有通信接口，通信非常方便
