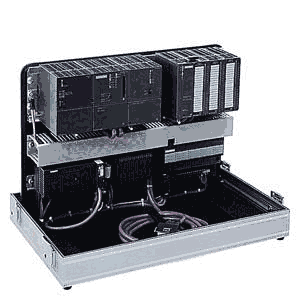

西門子S7-300模塊6ES7314-1AG13-0AB0
S7－300主要支持的硬件有：
（1）電源（PS）
電源模塊提供了機架和CPU內部的供電電源，置于1號機架的位置。
（2）*處理器（CPU）
CPU存儲并處理用戶程序，為模塊分配參數，通過嵌入的MPI總線處理編程設備和PC、模塊、其它站點之間的通訊，并可以為進行DP主站或從站操作裝配一個集成的DP接口。置于2號機架。
（3）接口模塊（IM）
接口模塊將各個機架連接在一起。不同型號的接口模塊可支持機架擴展或PROFIBUS DP連接。置于3號機架，沒有接口模塊時，機架位置為空。
（4）信號模塊（SM）
通常稱為I/O（輸入/輸出）模塊。測量輸入信號并控制輸出設備。信號模塊可用于數字信號和模擬信號，還可用于進行連接，如傳感器和啟動器的連接。
（5）功能模塊（FM）
用于進行復雜的、重要的但獨立于CPU的過程，如：計算、位置控制和閉環控制。
（6）通訊處理器（CP）
模塊化的通訊處理器通過連接各個SIMATIC站點，如：工業以太網，PROFIBUS或串行的點對點連接等。
后三個模塊在機架上可以任意放置，系統可以自動分配模塊的地址。
需要說明的是，每個機架zui多只能安裝8個信號模塊、功能模塊或通訊模塊。如果系統任務超過了8個，則可以擴展機架（每個帶CPU的*機架可以擴展3個機架）。
各個模塊的性能具體如下：
（1）電源模塊（PS）
電源模塊用于將SIMATIC S7-300 連接到120/230V AC電源。
（2）CPU模塊
各種CPU 有各種不同的性能，例如，有的CPU 上集成有輸入/輸出點，有的CPU上集成有PROFI- BUS-DP通訊接口等。
以上只是列出了部分指標，設計時還要參看相應的手冊。
（3）接口模塊
接口模塊用于多機架配置時連接主機架(CR)和擴展機架 (ER)。S7-300通過分布式的主機架(CR)和3個擴展機架(ER)，可以操作多達32個模塊。運行時無需風扇。
（4）信號模塊
信號模塊用于數字量和模擬量輸入/輸出，又分DI/DO（數字量輸入/輸出）和AI/AO（模擬量輸入/輸出）模塊。
①數字量輸入模塊：
②數字量輸出模塊：
③數字輸入/輸出模塊：
④繼電器輸出模塊：
⑤模擬量輸入模塊
⑥模擬量輸出模塊：
⑦模擬量輸入/輸出模塊：
（5）功能模塊
西門子S7－300功能模塊模塊適用于各種場合，功能塊的所有參數都在STEP7中分配，操作方便，而且不必編程。包括：計數器模塊（FM350），定位模塊（FM351），凸輪控制模塊（FM352），閉環控制模塊（FM355）等許多用于特定場合的模塊。
（6）通訊模塊（CP）
S7－300通訊模塊是用于連接網絡和點對點通訊用的模塊，比如：用于S7－300和SIMATIC C7通過PROFIBUS通訊的模塊CP343－5，用于S7－300和工業以網通訊的模塊CP343－1及CP343－1 IT等
因此，該CPU特別適用于通過軟件實現的技術功能任務，例如：
通過使用 SIMATIC S7-PDIAG 加強過程診斷能力。
通過CPU內置的通訊設備，無需其它組件即可實現網絡自動化解決方案
CPU 319-3 PN/DP 裝配有：
S7-200 與 S7-200 之間的通信常用于實現多個S7-200 CPU模塊之間的數據交換。S7-200 與 S7-200 之間的通信方式有網絡讀寫（PPI）通信﹑以太網通信﹑網Modem 通信﹑MD720-3無線通信等。由于S7-200 CPU模塊只能做MPI從站，S7-200 CPU 模塊的擴展模塊 EM277 也只能做 MPI 從站或 Profibus DP 從站，所以S7-200 與S7-200之間不支持MPI通信﹑Profibus DP 通信等通信方式。本文將從以下方面詳細介紹S7-200與S7-200之間的通信：
西門子S7-200SMART模擬量輸入模塊
1. S7-200與S7-200之間有哪些通信方式
S7-200與S7-200之間的通信方式靈活多樣，常用的通信方式有如下四種：
? 網絡讀寫（PPI）通信
? 以太網通信
? 網Modem通信
? MD720-3 無線通信
提示：除了以上方式，您也許會想到Modbus通信和自由口通信。這兩種方式可以用于S7-200之間的數據交換，但是不是我們推薦的常用通信方式。因?yàn)槭褂肕odbus通信和自由口通信時您需要編寫大量的程序，并無法很好的保證通信的準確性和實時性，Modbus 通信和自由口通信是常用于S7-200CPU與第三方設備或儀表之間的數據交換方式。
1.1 網絡讀寫（PPI）通信
PPI 協議是S7-200的主從通信協議.利用此方式可以實現S7-200與S7-200間的數據交換。這種通信方式利用CPU集成通信口即可實現，配置簡單。通信中，主站設備將請求發送至從站設備，然后從站設備進行響應。具體如下圖所示：
實現網絡讀寫（PPI）通信可以使用以下兩種方法：
*,使用Step 7 Micro/Win編程軟件中指令向?qū)е械腘ETR/NETW向?qū)В?/span>
?
具體方法和相關注意事項請參考《西門子 S7-200?LOGO!?SITOP 參考》（更新版）S7-200 PLC->通信->網絡讀寫（PPI）通信。
第二，使用NETR/NETW指令，需要客戶自己編寫程序?qū)崿F(xiàn)。
詳細的編程設置及例子程序請參考《S7-200可編程控制器系統手冊》第6章S7-200指令集->通信指令->網絡讀寫指令。
提示： NETR/NETW向?qū)褂煤?jiǎn)單，不用大量編程，只需按照向?qū)Р襟E設置參數，因此不易出錯。推薦采用向?qū)У姆椒▽?shí)現網絡讀寫（PPI）通信。
使用網絡讀寫（PPI）通信時需要注意以下幾點：
*，只有PPI主站需要配置或編程，從站不需要配置；
第二，主站既可以讀寫從站的數據，也可以讀寫另一個主站的數據；
第三，在一個PPI網絡中，與一個從站通信的主站的個數沒有限制，但是一個網絡中主站的個數不能超過32個；
第四，由于S7-200 CPU集成的通信口是非隔離的。因此在一個PPI通信網絡中，一個網段的距離不能超過50米。如果通訊距離超出50m，應在通信網絡中使用中繼器。如下所示:
提示：在上圖中，通常擴展一個中繼器可延長通信網絡50米，但如果擴展一對中繼器，并且它們之間沒有任何節點，中繼器之間的距離可達到1000米。
在網絡中使用中繼器的具體方法可參考《S7-200可編程控制器系統手冊》第7章 網絡通信->網絡的建立->在網絡中使用中繼器
西門子S7-200SMART模擬量輸入模塊
1.2 以太網通信
S7-200PLC可以通過智能擴展模塊CP243-1連接至工業以太網中。這樣，S7-200之間就可以通過以太網進行數據交換，如下圖所示：
使用以太網通信需要注意以下幾點：
西門子6ES7291-8GF23-0XA0
*，S7-200與S7-200之間采用以太網通信方式必須增加CP243-1以太網通信模塊，且一個S7-200CPU只能連接一個CP243-1擴展模塊；
第二，CP243-1不是即插即用模塊，需先通過Step 7 Micro/Win編程軟件對其組態；
第三，CP243-1可同時與多8個以太網S7控制器通信，即建立8個S7連接。
更多關于CP243-1模塊的使用問題可參考文檔《S7-200 以太網模塊系列 CP243-1》
以太網通信請參考《西門子 S7-200?LOGO!?SITOP 參考》V0.95版（更新版）S7-200 PLC->通信->以太網通信(CP243-1)
S7-200與S7-200之間的以太網通信編程可參考《CP243-1快速入門》《以太網模塊技術手冊》
1.3 網Modem通信
S7-200與S7-200之間的網Modem通信常用于異地通信，在S7-200與S7-200的本地通信中不常用。
如下圖所示：網Modem是通過S7-200 CPU的擴展模塊EM241調制解調器模塊來實現的。在公共網或小交換機的模擬音頻系統中，使用線連接EM241上標準的RJ11接口，對EM241 進行相應的配置編程即可實現S7-200 CPU之間的數據讀取或?qū)懭搿?/span>
網Modem通信（EM241）請參考《S7-200可編程控制器系統手冊》第10章創建調制解調模塊程序
網Modem通信注意事項請參考《西門子 S7-200?LOGO!?SITOP 參考》V0.95版（更新版）S7-200 PLC->通信->網Modem通信（EM241）
EM241與EM241之間的通信編程請參考《EM241快速入門》
1.4 MD720-3 無線通信
MD720-3無線通信也常用于異地通信，在S7-200與S7-200之間的本地通信中不常用。如有需要通信的模塊在異地或現場不適宜布線等原因，可考慮采用此通信方式。
西門子6ES7291-8GF23-0XA0
S7-200與S7-200之間通過MD720-3無線通信模塊可以實現以下兩個功能：
? 終端模式：短消息功能
? OPC模式： 數據交換功能。
*，如下圖所示：MD720-3 終端模式用于S7-200與S7-200之間互相收發短信。此通信方式不需要OPC中心站，只需要在需要通信的每個S7-200 CPU右側都擴展MD720-3無線通信模塊，配置天線﹑西門子PC/PPI串口電纜等硬件，并且在MD720-3模塊中插入SIM卡。
終端模式需要的硬件軟件配置﹑庫指令的下載及編程請參考《S7-200 PLC 通過MD720-3 發送短消息》
第二，如下圖所示：MD720-3 OPC模式用于S7-200與S7-200之間進行數據交換。此通信方式除了配置以上與終端模式相同的硬件之外，還必須配置OPC中心站，即必須使用SINAUT MICRO SC OPC服務器軟件和OPC客戶機軟件。
西門子6ES7291-8GF23-0XA0
OPC模式需要的硬件軟件配置請參考《SINAUT MD720-3的GPRS通信》
OPC模式編程的庫指令 下載
MD720-3 OPC 模式編程請參考《SINAUT MD720-3功能塊編程入門》
更多信息請參考《MD720-3技術手冊》
2. 如何選擇用于S7-200與S7-200之間的通信方式
針對以上常用的四種通信方式，我們?cè)撊绾芜x用S7-200與S7-200之間的通信方式呢？ 根據現場實際需求及通信模塊的使用條件，我們提供以下幾種參考：
? 如果需要進行通信的S7-200 CPU集成的通信端口未被占用，S7-200 CPU模塊都在本地，通信距離不遠，且通信速率要求不高，那么可選用網絡讀寫（PPI）通信；
? 如果需要進行通信的S7-200 CPU集成的通信端口已被占用，或通信距離較遠甚至達到幾千米，或通信速率要求達到M bits/s,那么可選用以太網通信；
? 如果需要進行通信的S7-200 CPU模塊分布在相距很遠的異地，并且模塊之間數據交換量不大，實時行要求不高，我們可考慮選用網Modem通信；
? 如果需要進行通信的S7-200 CPU模塊相互之間要求有短消息收發或?qū)崟r(shí)性不高的數據交換，并且現場環境不適宜布線，或模塊相距很遠或分布在異地，且現場環境滿足GPRS條件，那么可選用MD720-3 無線模式
由用戶將基本數據類型和復合數據類型組合在一起形成的數據類型。 可以在數據塊DB和變量聲明表中定義復合數據類型。 三、參數類型
無需其它硬件，因此可以節省空間
性價比，對于中型工廠和機器來說更是如此
使用系列標準工具（例如 WinCC flexible 和 STEP 7），現有程序一般都可重復使用
強度似硬件 CPU
用于存儲數據、標記、定時器和計數器的非易失性存儲器性地集成在多功能面板硬件中
通過標準 SD 卡、多媒體存儲卡或 U 記憶棒上的按鈕即可進行備份/恢復
通過預先組態性能得以優化并且可以輕松使用
可通過 PROFIBUS DP 靈活使用 ET 200 標準組件
PLC 和 HMI 之間可自由選擇負載分配
支持 CFC/SCL 編程
整體路由，所有數據都可以通過 Profinet 進行安裝和加載。
軟件特點
作為精彩系列面板的組態軟件，WinCC fl exible 簡單直觀、功能強大、應用靈活且智能高效，非常適合機械
設備或生產線中人機界面的應用。WinCC flexible 軟件包括一系列執行各種組態任務的編輯器和工具?？墒褂枚喾N便捷的功能來組態顯示畫面，例如縮放、旋轉和對齊等功能。在 WinCC flexible 中，您可根據需要設置自己的工作環境。在組態工程時，組態任務對應的工作窗口會出現在顯示器上，包括：
1、項目窗口：顯示項目結構（項目樹），進行項目管理
2、工具箱窗口：包含豐富的對象庫
3、 對象窗口：顯示已創建對象，并可以通過拖放操作復制到畫面中
4、 工作區：編輯、組態畫面和對象
5、屬性窗口：編輯從工作區域中選取的對象屬性
變量管理
擁有獨特的變量管理器，可以集中管理項目中的所有變量
1、查閱、檢索變量更方便，可使用變量名稱來標識 PLC 變量
2、通過拖放操作，批量創建名稱、類型及地址滿足一定關系的變量
3、快速修改多個變量的類型、地址或名稱等屬性
報警管理
報警管理器支持各種類型的報警：
1、可以自定義報警類別? 支持模擬量及數字量報警
2、可以自定義報警組，相同組的報警可以同時被確認
3、支持報警事件函數包含功能完善的報警顯示控件，支持外觀自定義
西門子S7-300模塊6ES7314-1AG14-0AB0
組態一個到S7-300的服務器連接：
S7-200和S7-300的S7連接通過TSAP來定義。
注意：分別組態S7-200和S7-300時，本地和遠程的TSAP號是必須完全對應的。通常本地TSAP是默認的，所以在組態此步驟時，需要兩邊確認一下。
本地TSAP為12.00無法更改，遠程TSAP設置為10.04（這是在STEP7網絡組態得到的參數）。激活“接受所有連接請求”復選框，點擊“下一步”按鈕繼續組態。
選擇CRC校驗,使用缺省的時間間隔30秒，點擊下一步按鈕。
填寫模塊所占用的V存儲區的起始地址。你也可以通過建議地址按鈕來獲得系統建議的V存儲區的起始地址, 點擊下一步按鈕。
