西門子中央控制器6ES7315-2EH14-0AB0

西門子plc有哪幾種模塊組成？
CPU模塊，輸入模塊，輸出模塊，電源模塊，溫度檢測模塊，位置檢測模塊，PID控制模塊，通訊模塊等
西門子plc:
1.簡介：
西門子PLC，是德國西門子（SIEMENS）公司生產的可編程序控制器，產品包括LOGO、S7-200、S7-1200、S7-300、S7-400等，具備體積小、速度快、化的特點，PLC可分為微型PLC（如S7-200），小規模性能要求的PLC（如S7-300）和中、高性能要求的PLC（如S7-400）等。PLC采用梯形圖、布爾助記符、功能表圖、功能模塊和語句描述編程語言，其不需要大量的活動元件和連線電子元件，編程簡單，有較高的易操作性，能自動診斷，容易。
2.詳細介紹：
1．SIMATICS7-200PLCS7-200PLC是超小型化的PLC，它適用于各行各業，各種中的自動檢測、監測及控制等。S7-200PLC的強大功能使其無論單機運行，或連成網絡都能實現復雜的控制功能。S7-200PLC可提供4個不同的基本型號與8種CPU可供選擇使用。
2．SIMATICS7-300PLCS7-300是模塊化小型PLC，能中等性能要求的應用。各種單獨
的模塊之間可進行廣泛組合構成不同要求的。與S7-200PLC比較，S7-300PLC采用模塊化結構，具備高速（0.6~0.1μs）的指令運算速度；用浮點數運算比較有效地實現了更為復雜的算術運算；一個帶用戶接口的工具方便用戶給所有模塊進行參數賦值；方便的人機界面服務已經集成在S7-300操作內，人機對話的編程要求大大。
3. SIMATIC人機界面（HMI）從S7-300中取得數據，S7-300按用戶的刷新速度傳送這些數據。S7-300操作自動地處理數據的傳送；CPU的智能化的診斷連續監控的功能是否正常、記錄錯誤和特殊事件（例如：超時，模塊更換，等等）；多級口令保護可以使用戶高度、有效地保護其技術機密，防止未經允許的和修改；S7-300PLC設有操作選擇開關，操作選擇開關像鑰匙一樣可以，當鑰匙時，就不能改變操作，這樣就可防止或改寫用戶程序。具備強大的通信功能，S7-300PLC可通過編程Step7的用戶界面提供通信組態功能，這使得組態非常容易、簡單。
4. S7-300PLC具有多種不同的通信接口，并通過多種通信處理器來連接AS-I總線接口和工業以太網總線；串行通信處理器用來連接點到點的通信；多點接口（MPI）集成在CPU中，用于同時連接編程器、PC機、人機界面及其他SIMATICS7/M7/C7等自動化控制。
5．SIMATICS7-400PLCS7-400PLC是用于中、性能范圍的可編程序控制器。S7-400PLC采用模塊化無風扇的設計，可靠耐用，同時可以選用多種級別（功能逐步升級）的CPU，并配有多種通用功能的模板，這使用戶能根據需要組合成不同的專用。當控制規模擴大或升級時，只要適當?shù)匾恍┠０?，便能使升?jí)和充分需要S7-200的工作和CPU的工作
1) S7-200在掃描循環中完成一系列任務。任務循環執行一次稱為一個掃描周期。S7-200的工作如圖4所示。在一個掃描周期中，S7-200主要執行下列五個部分的操作：
（Ⅰ）讀輸入：S7-200從輸入單元讀取輸入狀態，并存入輸入映像寄存器中。
（Ⅱ）執行程序：CPU根據這些輸入控制相應邏輯，當程序執行時刷新相關數據。程序執行后，S7-200將程序邏輯結果寫到輸出映像寄存器中。
（Ⅲ）處理通訊請求：S7-200執行通訊處理。
（Ⅳ）執行CPU自診斷：S7-200檢查固件、程序存儲
器和擴展模塊是否工作正常
（Ⅴ）寫輸出：在程序結束時，S7-200將數據從輸出映像寄存器中寫入把輸出鎖存器，后到物理輸出點，驅動外部負載。
（2）、S7-200 CPU的工作
   S7-200有兩種操作：停止和運行。CPU面板上的LED狀態燈可以顯示當前的操作。
   在停止下，S7－－200不執行程序，您可以下載程序和CPU組態。在運行下，S7-200將運行程序。
   S7-200提供一個開關來改變操作。您可以用開關（位于S7-200前蓋下面）手動選擇操作：當開關撥在停止，停止程序執行；當開關撥在運行，啟動程序的執行；也可以將開關撥在TERM（終端）（暫態），允許通過編程來切換CPU的工作，即停止或運行。
    如果開關打在STOP或者TERM，且電源狀態發生變化，則當電源恢復時，CPU會自動進入STOP。如果開關打在RUN，且電源狀態發生變化，則當電源恢復時，CPU會進入RUN

Functions

如何在WinCC中獲取與S7-300/400 CPU的通訊狀態

WinCC項目中通訊連接至關重要，獲取連接通訊狀態能有效的判斷當前系統的運行情況，及時處理問題。

1 畫面中添加控件來獲取通訊狀態

WinCC 提供工具“Channel Diagonsis”來判斷項目中連接的通訊狀態，此工具在操作系統 “開始”—>“Simatic”—>“WinCC”—>“Tools”目錄下可以找到。此工具也可以添加到WinCC畫面中使用。

圖1

打開WinCC“圖形編輯器”，在右邊“對象選項板”中選擇“控件”列表，如果是V6.2的系統在列表空白區域點擊鼠標右鍵選擇“添加/刪除”（圖1），如果是V7.0的系統需要先選中“ActiveX 控件”，再點擊鼠標右鍵選擇“添加/刪除”（圖2）。

圖2

打開“選擇OCX控件”對話框，在OCX控件列表中找到并且選中“WinCC Channel Diagonsis Control”控件（圖3），點擊確定。然后在選項板控件列表中就能找到此控件，把此控件添加到畫面中，激活WinCC項目。

4．CPU：317-2DP和CPU318-2DP。有集成的DI/DO。詳細介紹西門子PLC S7-300的模擬量的處理方法實際的工程量，如壓力、溫度、流量、物位等要采用各種類型傳感器進行測量。

圖3

項目激活運行后，通道診斷控件會顯示項目中通訊連接的通訊狀態，綠勾表示通訊正常，紅叉表示通訊故障。選中故障鏈接，在右邊列表中能顯示出此故障的錯誤代碼（圖4）。

圖4

錯誤代碼的說明可以在幫助文檔“S7CHNERRORchs.HLP”中查到，此幫助文檔在 WinCC 的安裝路徑下（如：C:ProgramsSiemensWinCCbin ）找到。

FC105/FC106 功能描述在編程界面下選中該功能塊，按一下計算機鍵盤上的 F1 功能鍵，即可打開關于該功能塊的在線幫助，包括該功能塊的功能，管腳參數定義、例子程序等。2、STEP 7中模擬量輸入/輸出的編程2.1 FC105/FC106庫文件位置在編程界面下，在Program elements中的 Libraries下的Standard Library下的 TI-S7 Converting Blocks中就可以找到，見下圖：注意： 請不要使用S5-S7 Converting Blocks下的 FC105, FC106，該路徑下的功能是用于S5輸入輸出模板的，在S7 輸入輸出模板上無法使用。

2 根據通訊狀態改變對象屬性

在連接中所建的變量，在通訊時都會帶有變量狀態信息，變量狀態包含WinCC 和自動化設備之間的連接狀態。通過獲取這個變量狀態，我們就能得知變量所在連接的通訊狀態。

首先在需要監控的通訊連接下新建一個變量“status”，地址取位存儲區首地址（圖5）。

在此文檔中我們以靜態文本來舉例。在畫面中添加一個靜態文本，選擇對象屬性“字體”à “文本”，在動態列表中選擇“動態對話框”（圖6）。

圖6

在動態對話框中，表達式/公式選擇變量“status”，把表達式/公式的結果列表中“其他”范圍對應的文本修改成“通訊已連接”。選擇“變量狀態”，在彈出的狀態列表中，把“沒有連接”范圍對應的文本修改成“通訊干擾”（圖7），應用此設置。

圖7

項目激活運行后，如果通訊正常，靜態文本會顯示“通訊已連接”，如果通訊故障會顯示“通訊干擾”。（具體故障原因可檢查通道診斷）

電源模塊安裝在DIN導軌上的插槽1。S7-300的輸入/輸出模塊輸入/輸出模塊統稱為信號模塊(SM)。。

此組態方法也可應用到其他對象，例如修改對象的背景顏色等

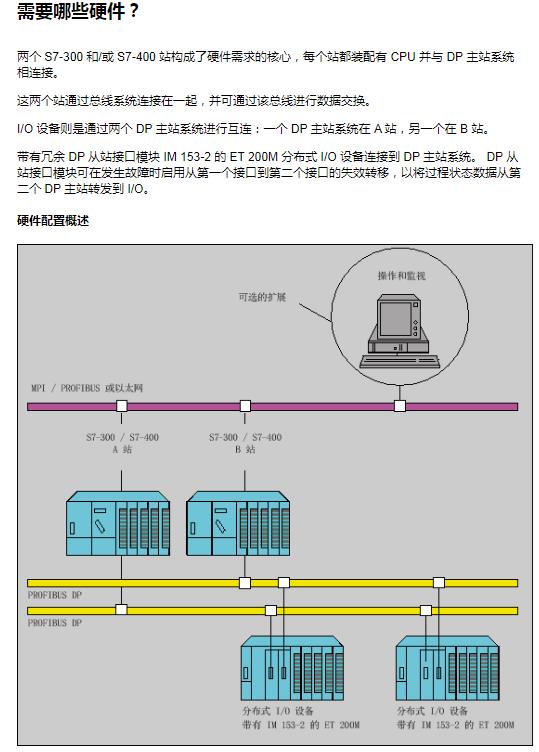

  通訊SIMATIC S7-300 的 CPU 支持下列通訊類型：

  過程通訊：用于通過總線（AS-Interface、PROFIBUS DP 或 PROFINET）的 I/O 模塊（過程圖像交換）循環訪問。從循環執行層調用過程通訊。數據通訊：用于自動化系統間或多個自動化系統與HMI之間的數據交換。循環執行數據通訊，或通過功能塊從用戶程序事件驅動調用數據通訊。為使用戶更為輕松地組態通訊功能，提供了使用方便的 STEP 7 用戶界面。

  數據通訊

  SIMATIC S7-300 配備不同的數據通訊機制：

  使用全局?jǐn)?shù)據通訊通過 MPI 在網絡連接的 CPU 之間進行的數據包循環交換。與具有通訊功能的其他設備進行的事件驅動通訊?？梢允褂?MPI、PROFIBUS 或 PROFINET 網絡。全局?jǐn)?shù)據

  使用“全局?jǐn)?shù)據通訊”服務，網絡連接的 CPU 可以循環交換數據（每個循環*多交換 4 個全局?jǐn)?shù)據包，每個數據包有 22 個字節）。例如，這允許一個 CPU 訪問另一個 CPU 的數據、位存儲器或過程映像。只可通過 MPI 進行全局?jǐn)?shù)據通訊。使用 STEP 7 中的 GD 表進行組態。

  通訊功能

  可以使用集成在系統中的功能塊建立與 S7/C7 合作伙伴的通訊服務。

  這些服務是：

  通過 MPI 進行 S7 基本通訊。通過 MPI、K 總線、PROFIBUS 和 PROFINET/工業以太網的 S7 通訊。S7-300 可以用于：作為服務器，通過 MPI、K 總線和 PROFIBUS 通訊作為服務器或客戶端，通過集成的 PROFINET 接口通訊可以使用可重新加載的功能塊建立與 S5 系列設備和非西門子設備的通訊服務。

  這些服務是：

  通過 PROFIBUS 和工業以太網進行的 S5 兼容通訊。通過 PROFIBUS 和工業以太網進行的標準通訊（非西門子系統）。與全局?jǐn)?shù)據相比，必須建立通訊功能的通訊鏈接。

  S7－300主要支持的硬件有： （1）電源（PS） 電源模塊提供了機架和CPU內部的供電電源，置于1號機架的位置。 （2）中央處理器（CPU） CPU存儲并處理用戶程序，為模塊分配參數，通過嵌入的MPI總線處理編程設備和PC、模塊、其它站點之間的通訊，并可以為進行DP主站或從站操作裝配一個集成的DP接口。置于2號機架。 （3）接口模塊（IM） 接口模塊將各個機架連接在一起。不同型號的接口模塊可支持機架擴展或PROFIBUS DP連接。置于3號機架，沒有接口模塊時，機架位置為空。 （4）信號模塊（SM） 通常稱為I/O（輸入/輸出）模塊。測量輸入信號并控制輸出設備。信號模塊可用于數字信號和模擬信號，還可用于進行連接，如傳感器和啟動器的連接。 （5）功能模塊（FM） 用于進行復雜的、重要的但獨立于CPU的過程，如：計算、位置控制和閉環控制。 （6）通訊處理器（CP） 模塊化的通訊處理器通過連接各個SIMATIC站點，如：工業以太網，PROFIBUS或串行的點對點連接等。 后三個模塊在機架上可以任意放置，系統可以自動分配模塊的地址。 需要說明的是，每個機架*多只能安裝8個信號模塊、功能模塊或通訊模塊。如果系統任務超過了8個，則可以擴展機架（每個帶CPU的中央機架可以擴展3個機架）。 各個模塊的性能具體如下： （1）電源模塊（PS） 電源模塊用于將SIMATIC S7-300 連接到120/230V AC電源。 （2）CPU模塊 各種CPU 有各種不同的性能，例如，有的CPU 上集成有輸入/輸出點，有的CPU上集成有PROFI- BUS-DP通訊接口等。 以上只是列出了部分指標，設計時還要參看相應的手冊。 （3）接口模塊 接口模塊用于多機架配置時連接主機架(CR)和擴展機架 (ER)。S7-300通過分布式的主機架(CR)和3個擴展機架(ER)，可以操作多達32個模塊。運行時無需風扇。 （4）信號模塊 信號模塊用于數字量和模擬量輸入/輸出，又分DI/DO（數字量輸入/輸出）和AI/AO（模擬量輸入/輸出）模塊。 ①數字量輸入模塊： ②數字量輸出模塊： ③數字輸入/輸出模塊： ④繼電器輸出模塊： ⑤模擬量輸入模塊 ⑥模擬量輸出模塊： ⑦模擬量輸入/輸出模塊： （5）功能模塊 西門子S7－300功能模塊模塊適用于各種場合，功能塊的所有參數都在STEP7中分配，操作方便，而且不必編程。包括：計數器模塊（FM350），定位模塊（FM351），凸輪控制模塊（FM352），閉環控制模塊（FM355）等許多用于特定場合的模塊。 （6）通訊模塊（CP） S7－300通訊模塊是用于連接網絡和點對點通訊用的專用模塊，比如：用于S7－300和SIMATIC C7通過PROFIBUS通訊的模塊CP343－5，用于S7－300和工業以網通訊的模塊CP343－1及CP343－1 IT等

  SMIATIC S7-300 是模塊化微型PLC,滿足中、小規模的性能要求

  模塊化與無風扇設計，易于實現分布式結構以及用戶友好的操作,使得 SIMATIC S7-300 成為中、小規模應用中各種不同控制任務的經濟、方便的解決方案。

  SIMATIC S7-300 的應用領域包括：

  專用機床紡織機械包裝機械通用機械工程控制器制造機床樓宇自動化電氣與電子工業及相關產業。一系列具有不同功率范圍的CPU，以及具有很多用戶友好功能的一系列擴展模塊，可以使用戶根據不同的應用情況選擇相應的模塊。 如果控制任務需要擴展，可以隨時使用附加模塊對控制系統進行擴展。

  SIMATIC S7-300 是一個通用的控制器。

  高等級的電磁兼容性以及高等級的抗震性，使得它具有極高的工業控制能力。

西門子S7-200與300的區別

區別一：

200在西門子的PLC產品類里屬于：小型PLC，適合的控制對象一般都在256點以下的；

300在西門子的PLC產品類里屬于：中型PLC，適合的控制對象一般都在256點以上，1024點以下的編程不一樣，具體編程語言編程思路都不一樣。

區別二：

S7-200系列用的STEP7-Micro/WIN；S7-300使用的是STEP7。

區別三：

S7-200系列的編程語言有三種：語句表（STL）、梯形圖（LAD）、功能塊圖（FBD）；S7-300系列的除了這三種外，還有結構化控制語言（SCL）和圖形語言（S7 graph）。

其中SCL就是一種語言，語言可以*加方便的解決客戶的專有問題，了程序執行效率，縮短了程序執行時間。

區別四：

S7-300大的特點就是提供了一些數據塊來對應每一個功能塊（Function Block-FB），稱之為Instance。

S7-300不能隨意的自定義Organization Block、sub-routine和Interrupt routine，只能調用它OB1，其它的用FB－Function Block和FC－Function編輯。

其它的也是預定義成了的了，System的S給它們（SFB、SFC）定義了自己的身份。

區別五：

S7-200在西門子的PLC產品類里屬于：小型PLC，適合的控制對象一般都在256點以下的；S7-300在西門子的PLC產品類里屬于：大中型PLC，適合的控制對象一般都在256點以上，1024點以下的。

擴展資料

1.西門子S7-300的特點。

2.循環周期短、處理速度高。

3.指令集功能強大（包含350多條指令），可用于復雜功能。

4.產品設計緊湊，可用于空間有限的。

5.模塊化結構，設計*加靈活。

6.有不同性能檔次的CPU模塊可供選用。

7.功能模塊和I/O模塊可選擇。

8.有可在露天惡劣條件下使用的模塊類型。

西門子S7200系列PLC 相關型號及簡介如下：

1 6ES7211-0AA23-0XB0 CPU221 DC/DC/DC,6輸入/4輸出
2 6ES7211-0BA23-0XB0 CPU221 繼電器輸出,6輸入/4輸出
3 6ES7212-1AB23-0XB8 CPU222 DC/DC/DC,8輸入/6輸出
4 6ES7212-1BB23-0XB8 CPU222 繼電器輸出,8輸入/6輸出
5 6ES7214-1AD23-0XB8 CPU224 DC/DC/DC,14輸入/10輸出
6 6ES7214-1BD23-0XB8 CPU224 繼電器輸出,14輸入/10輸出
7 6ES7214-2AD23-0XB8 CPU224XPDC/DC/DC,14DI/10DO,2AI/1AO
8 6ES7214-2BD23-0XB8 CPU224XP繼電器輸出,14DI/10DO,2AI/1AO
9 6ES7216-2AD23-0XB8 CPU226 DC/DC/DC,24輸入/16輸出
10 6ES7216-2BD23-0XB8 CPU226 繼電器輸出,24輸入/16輸出
擴展模塊
11 6ES7 221-1BH22-0XA8 EM221 16入 24VDC，開關量
12 6ES7 221-1BF22-0XA8 EM221 8入 24VDC，開關量
13 6ES7 221-1EF22-0XA0 EM221 8入 120/230VAC，開關量
14 6ES7 222-1BF22-0XA8 EM222 8出 24VDC，開關量
15 6ES7 222-1EF22-0XA0 EM222 8出 120V/230VAC，0.**開關量
16 6ES7 222-1HF22-0XA8 EM222 8出 繼電器
17 6ES7 222-1BD22-0XA0 EM222 4出 24VDC 固態－MOSFET
18 6ES7 222-1HD22-0XA0 EM222 4出 繼電器 干觸點
19 6ES7 223-1BF22-0XA8 EM223 4入/4出 24VDC，開關量
20 6ES7 223-1HF22-0XA8 EM223 4入 24VDC/4出 繼電器
21 6ES7 223-1BH22-0XA8 EM223 8入/8出 24VDC，開關量
22 6ES7 223-1PH22-0XA8 EM223 8入 24VDC/8出 繼電器
23 6ES7 223-1BL22-0XA8 EM223 16入/16出 24VDC，開關量
24 6ES7 223-1PL22-0XA8 EM223 16入 24VDC/16出 繼電器
25 6ES7 223-1BM22-0XA8 EM223 32入/32出 24VDC，開關量
26 6ES7 223-1PM22-0XA8 EM223 32入 24VDC/32出 繼電器
27 6ES7 231-0HC22-0XA8 EM231 4入*12位精度，模擬量
28 6ES7 231-7PB22-0XA8 EM231 2入*熱電阻，模擬量
29 6ES7 231-7PD22-0XA8 EM231 4入*熱電偶，模擬量
30 6ES7 232-0HB22-0XA8 EM232 2出*12位精度，模擬量
31 6ES7 235-0KD22-0XA8 EM235 4入/1出*12位精度，模擬量
32 6ES7 277-0AA22-0XA0 EM277 PROFIBUS-DP接口模塊
33 6GK7 243-2AX01-0XA0 CP243-2 AS-i接口模塊
34 6ES7 253-1AA22-0XA0 EM253 位控模塊
35 6ES7 241-1AA22-0XA0 EM241 調制解調器模塊
36 6GK7 243-1EX00-0XE0 CP243-1工業以太網模塊
37 6GK7 243-1GX00-0XE0 CP243-1IT 工業以太網模塊
附件
38 6ES7 291-8GF23-0XA0 MC291,新CPU22x存儲器盒,64K
6ES7 291-8GH23-0XA0 256KB
39 6ES7 297-1AA23-0XA0 CC292,CPU22x時鐘/日期電池盒
40 6ES7 291-8BA20-0XA0 BC293,CPU22x電池盒
41 6ES7 290-6AA20-0XA0 擴展電纜,I/O擴展,0.8米,CPU22x/EM
42 6ES7 901-3CB30-0XA0 編程/通訊電纜,PC/PPI,帶光電隔離,5-開關,5m
43 6ES7901-3DB30-0XA0 編程/通訊電纜,PC/PPI,帶光電隔離,U接口，5-開關
44 6ES7 292-1AD20-0AA0 CPU22x/EM端子連接器塊,7個端子,可拆卸
45 6ES7 292-1AE20-0AA0 CPU22x/EM端子連接器塊,12個端子,可拆卸
46 6ES7 292-1AG20-0AA0 CPU22x/EM連接器塊,18個端子,可拆卸
47 66 640-0AA00-0AX0 TD400C文本顯示器
" 6ES7272-0AA30-0YA1

48 6EP1 332-1SH31 專為S7－200 設計電源,24V/3.** 可并聯5個

西門子S7-300模塊哪有賣 ，西門子S7300系列PLC 相關型號及簡介如下：

序號 定貨號 注釋
電源模板
1 6ES7307-1BA01-0AA0 電源模塊(2A)
2 6ES7307-1EA01-0AA0 電源模塊(**)
3 6ES7307-1KA02-0AA0 電源模塊(10A)
CPU
4 6ES7312-1AE14-0AB0 CPU312，32K內存
5 6ES7312-5BF04-0AB0 CPU312C，32K內存 10DI/6DO
6 6ES7313-5BG04-0AB0 CPU313C，64K內存 24DI/16DO /4AI/2AO
7 6ES7313-6BG04-0AB0 CPU313C-2PTP，64K內存 16DI/16DO
8 6ES7313-6CG04-0AB0 CPU313C-2DP，64K內存 16DI/16DO
9 6ES7314-1AG14-0AB0 CPU314,96K內存
10 6ES7314-6BH04-0AB0 CPU314C-2PTP 96K內存 24DI/16DO /4AI/2AO
11 6ES7314-6CH04-0AB0 CPU314C-2DP 96K內存 24DI/16DO /4AI/2AO
126ES7315-2AH14-0AB0 CPU315-2DP, 128K內存
13 6ES7315-2EH14-0AB0 CPU315-2PN/DP, 256K內存
14 6ES7317-2AK14-0AB0 CPU317-2DP,512K內存
15 6ES7317-2EK14-0AB0 CPU317-2 PN/DP,1MB內存
16 6ES7318-3EL01-0AB0 CPU319-3 PN/DP,1.4M內存
內存卡
17 6ES7 953-8LF20-0AA0 SIMATIC Micro內存卡64kByte(MMC)
18 6ES7953-8LG20-0AA0 SIMATICMicro內存卡128KByte(MMC)
19 6ES7953-8LJ30-0AA0 SIMATICMicro內存卡512KByte(MMC)
20 6ES7953-8LL31-0AA0 SIMATIC Micro內存卡2MByte(MMC)
21 6ES7 953-8LM20-0AA0 SIMATIC Micro內存卡4MByte(MMC)
22 6ES7 953-8LP20-0AA0 SIMATIC Micro內存卡8MByte(MMC)
數字量模塊
23 6ES7 321-1BH02-0AA0 開入模塊（16點，24VDC）
24 6ES7 321-1BH10-0AA0 開入模塊（16點，24VDC）
25 6ES7 321-1BH50-0AA0 開入模塊（16點，24VDC，源輸入）
26 6ES7 321-1BL00-0AA0 開入模塊（32點，24VDC）
27 6ES7 321-7BH01-0AB0 開入模塊（16點，24VDC，診斷能力）
28 6ES7 321-1EL00-0AA0 開入模塊（32點，120VAC）
29 6ES7 321-1FF01-0AA0 開入模塊（8點，120/230VAC）
30 6ES7 321-1FF10-0AA0 開入模塊（8點，120/230VAC）與公共電位單獨連接
31 6ES7 321-1FH00-0AA0 開入模塊（16點，120/230VAC）
32 6ES7 321-1CH00-0AA0 開入模塊（16點，24/48VDC）
33 6ES7 321-1CH20-0AA0 開入模塊（16點，48/125VDC）
34 6ES7 322-1BH01-0AA0 開出模塊（16點，24VDC）
35 6ES7 322-1BH10-0AA0 開出模塊（16點，24VDC）高速
36 6ES7 322-1CF00-0AA0 開出模塊（8點，48-125VDC）
37 6ES7 322-8BF00-0AB0 開出模塊（8點，24VDC）診斷能力
38 6ES7 322-5GH00-0AB0 開出模塊（16點，24VDC，接點，故障保護）
39 6ES7 322-1BL00-0AA0 開出模塊（32點，24VDC）
40 6ES7 322-1FL00-0AA0 開出模塊（32點，120VAC/230VAC）
41 6ES7 322-1BF01-0AA0 開出模塊（8點，24VDC，2A）
42 6ES7 322-1FF01-0AA0 開出模塊（8點，120V/230VAC）
43 6ES7 322-5FF00-0AB0 開出模塊（8點，120V/230VAC，接點）
44 6ES7 322-1HF01-0AA0 開出模塊（8點,繼電器,2A）
45 6ES7 322-1HF10-0AA0 開出模塊（8點,繼電器,**，接點）
46 6ES7 322-1HH01-0AA0 開出模塊(16點,繼電器)
47 6ES7 322-5HF00-0AB0 開出模塊（8點,繼電器,**，故障保護）
48 6ES7 322-1FH00-0AA0 開出模塊（16點，120V/230VAC）
49 6ES7 323-1BH01-0AA0 8點輸入，24VDC；8點輸出，24VDC模塊
50 6ES7 323-1BL00-0AA0 16點輸入，24VDC；16點輸出，24VDC模塊
模擬量模板
51 6ES7 331-7KF02-0AB0 模擬量輸入模塊(8路，多種)
52 6ES7 331-7KB02-0AB0 模擬量輸入模塊(2路，多種)
53 6ES7 331-7NF00-0AB0 模擬量輸入模塊(8路，15位精度)
54 6ES7 331-7NF10-0AB0 模擬量輸入模塊(8路，15位精度)4通道
55 6ES7 331-7HF01-0AB0 模擬量輸入模塊(8路，14位精度，**)
56 6ES7 331-1KF02-0AB0 模擬量輸入模塊(8路, 13位精度)
57 6ES7 331-7PF01-0AB0 8路模擬量輸入,16位,熱電阻
58 6ES7 331-7PF11-0AB0 8路模擬量輸入,16位,熱電偶
59 6ES7 332-5HD01-0AB0 模擬輸出模塊(4路)
60 6ES7 332-5HB01-0AB0 模擬輸出模塊(2路)
61 6ES7 332-5HF00-0AB0 模擬輸出模塊(8路)
62 6ES7 332-7ND02-0AB0 模擬量輸出模塊(4路，15位精度)
63 6ES7 334-0KE00-0AB0 模擬量輸入(4路RTD)/模擬量輸出（2路）
64 6ES7 334-0CE01-0AA0 模擬量輸入(4路)/模擬量輸出（2路）
附件
65 6ES7 365-0BA01-0AA0 IM365接口模塊
66 6ES7 360-3AA01-0AA0 IM360接口模塊（帶十米線）
67 6ES7 361-3CA01-0AA0 IM361接口模塊
68 6ES7 368-3BB01-0AA0 連接電纜 (1米)
69 6ES7 368-3BC51-0AA0 連接電纜 (2.5米)
70 6ES7 368-3BF01-0AA0 連接電纜 (5米)
71 6ES7 368-3CB01-0AA0 連接電纜 (10米)
72 6ES7 390-1AE80-0AA0 導軌(480mm)
73 6ES7 390-1AF30-0AA0 導軌(530mm)
74 6ES7 390-1AJ30-0AA0 導軌(830mm)
75 6ES7 390-1BC00-0AA0 導軌(2000mm)
