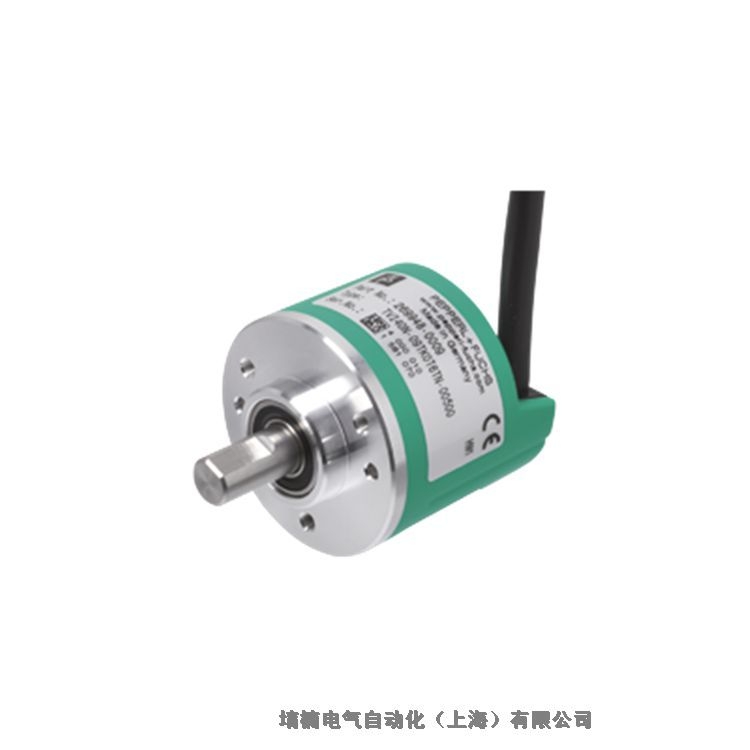

供應現貨TVI40N-09TK0T6TN-01024倍加福增量式編碼器
增量旋轉編碼器 TVI40N
緊湊設計
1024 ppr
4.75 V ...30 V，具有帶短路保護的推挽輸出
在 5 V 電壓下工作時的 RS 422 功能性
切向纜線出線口
通用規格
檢測類型 光電采樣
脈沖計數 1024
功能性安全相關參數
MTTFd 140 a
任務時間 (TM) 20 a
診斷覆蓋率 (DC) 0 %
電氣技術規格
工作電壓 4,75 ... 30 V DC
5 V DC 對于 RS-422
空載電流 55 mA
輸出
輸出類型 推挽，增量式，或 RS-422，增量式
電壓降 ≤ 2,5 V (< 2.5 V)
負載電流 值/通道 30 mA ，短路保護（每個通道 20 mA，有條件的短路保護）
輸出頻率 100 kHz （ 100 kHz）
上升時間 980 ns (225 ns)
斷電延時 980 ns (225 ns)
http://www.yndqsh.cn/
連接
電纜 ?6 mm，8 x 0.128 mm2
連接 M12 插頭，8 針，L = 0.2 m
符合標準
防護等級 DIN EN 60529，IP54
氣候測試 DIN EN 60068-2-3，無冷凝
發射干擾 EN 61000-6-4:2007/A1:2011
抗擾度 EN 61000-6-2:2005
耐沖擊性 DIN EN 60068-2-27，100 g，6 ms
抗振性 DIN EN 60068-2-6，10 g，10 ... 2000 Hz
UL 認證 cULus 認證，一般用途，2 類電源
許可環境溫度 max. 60 °C (max. 140 °F)
環境條件
工作溫度 -10 ... 70 °C (14 ... 158 °F)
存儲溫度 -25 ... 85 °C (-13 ... 185 °F)
機械規格
材料
外殼 聚碳酸酯
法蘭 3.1645 鋁
軸 不銹鋼 1.4305 / AISI 303
質量 大約 180 g
旋轉速度 6000 min -1
慣性力矩 ≤ 4,3 gcm2
起始扭矩 ≤ 0,2 Ncm
軸負載
軸向 20 N
徑向 30 N
使用壽命 ≥ 2 x 109 分辨率（軸負載）
供應現貨TVI40N-09TK0T6TN-01024倍加福增量式編碼器
