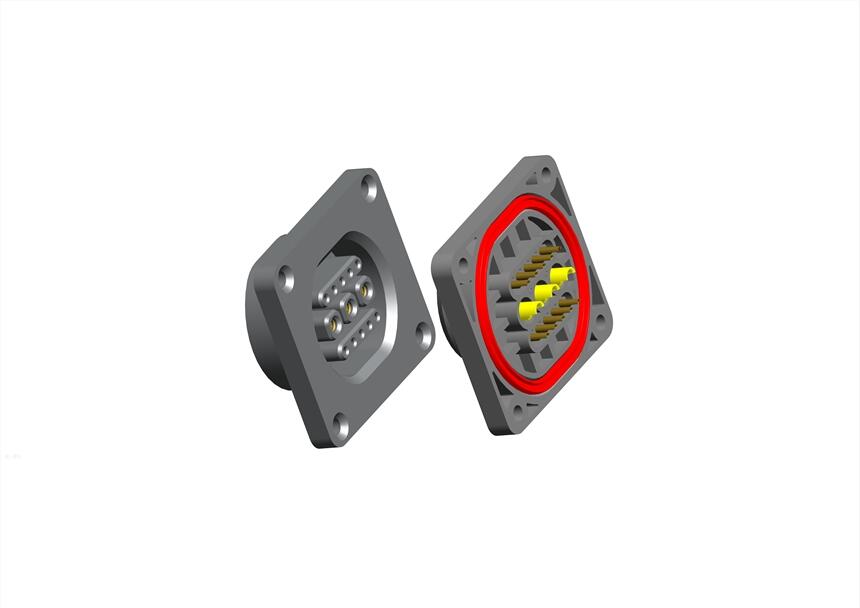

圖4.6 十三針接口公端尺寸要求圖
4.1.1.1 接口性能要求
充電接口的公端與母端接觸性能應達到如下要求
a) 接口的公端與母端接觸電阻阻抗要求：工作溫度-30℃～+80℃內，電源端子阻抗不大于2mΩ，信號端子阻抗不大于10 mΩ；
b) 易觸及的表面應無毛刺、飛邊及類似尖銳邊緣；
c) 防護等級應達到IP67；
d) 可靠固定，正常使用時不應松脫，且不使用工具時應不能從柜端插頭和鋰離子蓄電池端插座上拆卸；
e) 插入和拔出插頭時，插入力應小于110N，拔出力應大于10N；
f) 底座所采用的的橡膠和熱塑性材料的耐老化性能應滿足GB/T 11918.1-2014中第13章的要求；
g) 插耦合滿足至少5000次連續(xù)插拔測試；
h) 爬電距離、電氣間隙和穿透密封膠距離應滿足GB/T 11918.1-2014中第27章的要求；
i) 絕緣電阻和介電強度，應滿足GB/T 11918.1-2014中第19章的要求；
j) 硬性接口還需要滿足：公端與母端接口在對插耦合過程中，可以旋轉180度正反插
|
