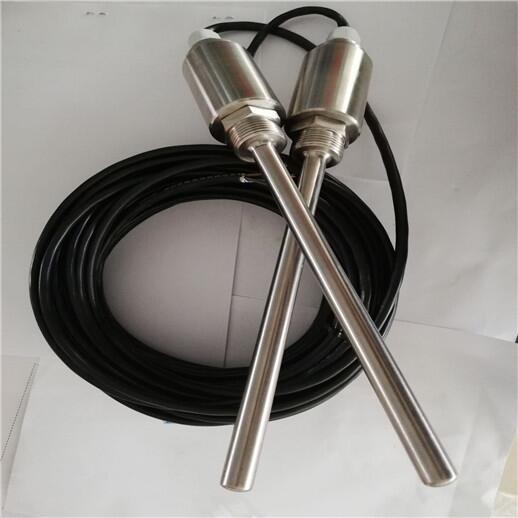

TSM803三參數（油溫、油位、振動）組合探頭
外型和安裝結構：
TSM803三參數組合探頭是以外螺紋形式，安裝于風機減速箱的螺紋安裝孔中，探桿插入減速箱內，從而獲取減速箱中潤滑油溫度、潤滑油油位和箱體振動信號，完成變送輸出。螺紋規格和探桿插深需在定貨時申明。
溫度測量特性：
潤滑油溫度測量范圍：0～100 ℃ ， 溫度測量綜合誤差：±1℃
油位測量特性：
潤滑油油位測量范圍：-10～40㎜（10㎜處為減速箱正常油位下油限位置）， 油位測量大誤差： <= ±5㎜
環境溫度-40～65℃
振動測量特性：
振動測量范圍：0～20 ㎜/s ，測量輸出與振動速度的有效值（RMS）成正比，振動測量頻帶范圍：10～1000HZ，振動測量大誤差：<=±1㎜/s
信號輸出特性：
輸出：DC/4～20mA ，要求無源電阻性負載。大負載電阻：< 300歐姆
供電特性：
工作電壓：DC/24V±4V，高保護電壓：DC/30V ，額定電流：DC/80mA,大瞬時工作電流：120mA，內設電壓極性反接保護。
環境特性：
環境溫度范圍：－20～80℃，環境濕度范圍：0～100％（端口使用704硅橡膠密封）
電氣連接：
由于現場潮濕環境，產品出廠時配接5芯雙層屏蔽電纜，接頭做了防水處理，電纜接線顏色對應關系如下：
紅色：+24V電源；
黑色：公共端COM；
電纜屏蔽線：接大地；
棕色：振動輸出；
藍色：溫度輸出；
灰色：油位輸出；
