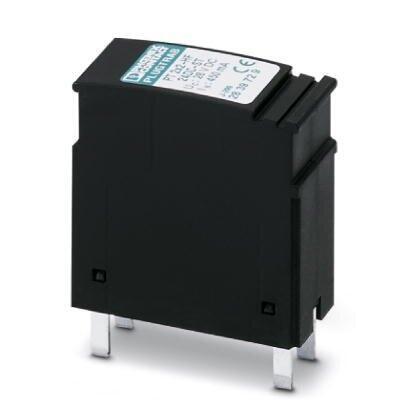

| 外殼材料 | PA |
|---|---|
| 阻燃等級，符合UL 94 | V-0 |
| 顏色 | 黑色 |
| 電氣間隙和爬電距離標準 | DIN VDE 0110-1 |
| IEC 60664-1 | |
| 安裝類型 | 安裝在基座上 |
| 類型 | 針式 |
| 位數 | 5 |
| 動作方向 | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| 可使用CHECKMASTER軟件測試對保護器進行測試： | 適用SW rev. 1.00及更高版本 |
| IEC 類別 | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| VDE要求等級 | C1 |
| C2 | |
| C3 | |
| D1 | |
| 額定電壓 UN | 24 V DC |
| 持續工作電壓UC | 28 V DC |
| 19.8 V AC | |
| 額定電流 | 450 mA (45 °C) |
| UC時，有效工作電流IC | ≤ 5 μA |
| 殘流IPE | ≤ 4 μA (適用PT 2X2-BE) |
| ≤ 1 μA (適用PT 2X2+F-BE) | |
| 標稱放電電流In (8/20) μs（線芯-線芯） | 10 kA |
| 標稱放電電流In (8/20) μs（線芯-地） | 10 kA |
| 脈沖放電電流Iimp (10/350) μs | 2.5 kA |
| 總放電電流Itotal (8/20) μs | 20 kA |
| 放電電流Imax (8/20) μs（線芯-線芯） | 10 kA |
| 放電電流Imax (8/20) μs（線芯-地） | 10 kA |
| 額定功率脈沖電流lan（10/1000）μs（線芯-線芯） | 30 A |
| 輸出電壓限值1 kV/μs（線芯-線芯）波峰 | ≤ 120 V |
| 輸出電壓限值1 kV/μs（線芯-地）波峰 | ≤ 450 V |
| ≤ 1 kV (適用PT 2X2+F-BE) | |
| 輸出電壓限值1 kV/μs（線芯-線芯）靜態 | ≤ 45 V |
| 輸出電壓限制到1 kV/μs（線-信號地）靜態 | ≤ 450 V |
| 在In下的殘壓（線芯-線芯） | ≤ 40 V |
| 殘壓lan（10/1000）μs（導線-導線） | ≤ 50 V |
| 電壓保護水平Up（線芯-線芯） | ≤ 120 V (C2 - 10 kV / 5 kA) |
| 電壓保護水平Up（線芯-地） | ≤ 450 V (C2 - 10 kV / 5 kA) |
| 響應時間tA（線芯-線芯） | ≤ 500 ns |
| 響應時間tA（線芯-地） | ≤ 500 ns |
| 輸入衰減aE，對稱 | 0.2 dB (≤ 5 MHz) |
| 輸入衰減aE，非對稱 | |
| 截止頻率fg（3 dB），100 Ω 對稱系統 | 典型值 70 MHz |
| 電容（線芯-線芯） | 典型值 30 pF |
| 每條路徑的電阻 | 2.2 Ω |
| 電涌保護故障報警 | 無 |
| 需要的備用保險絲 | 500 mA (T) |
| 電涌電流電阻（導線-導線） | C2 - 10 kV / 5 kA |
| 電涌電流電阻（導線-接地） | C2 - 10 kV / 5 kA |
| D1 - 2.5 kA |
| 連接方式 | 螺釘連接（與基座的連接） |
|---|---|
| 柔性導線橫截面 | 0.2 mm2 ... 2.5 mm2 |
| 硬導線橫截面 | 0.2 mm2 ... 4 mm2 |
| 可連接導向橫截面 AWG | 24 ... 12 |
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | 環保使用期限 = 50 |
| 更多有害物質的詳情，請參考“下載區”內的“制造商聲明” |
| ECLASS 10.0.1 | 27130807 |
|---|---|
| ECLASS 11.0 | 27130807 |
| ECLASS 4.0 | 27130800 |
| ECLASS 4.1 | 27130800 |
| ECLASS 5.0 | 27130800 |
| ECLASS 5.1 | 27130800 |
| ECLASS 6.0 | 27130800 |
| ECLASS 7.0 | 27130807 |
| ECLASS 9.0 | 27130807 |
