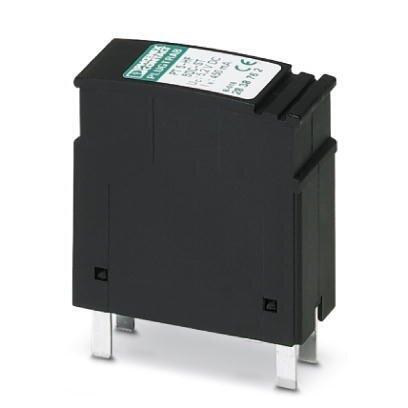

| 外殼材料 | PA |
|---|---|
| 阻燃等級，符合UL 94 | V-0 |
| 顏色 | 黑色 |
| 電氣間隙和爬電距離標準 | DIN EN 61664-1 |
| IEC 60664-1 | |
| 安裝類型 | 安裝在基座上 |
| 類型 | 針式 |
| 位數 | 5 |
| 動作方向 | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| 可使用CHECKMASTER軟件測試對保護器進行測試： | 適用SW rev. 1.00及更高版本 |
| IEC 類別 | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| VDE要求等級 | C1 |
| C2 | |
| C3 | |
| D1 | |
| 額定電壓 UN | 5 V DC |
| 持續工作電壓UC | 5.2 V DC |
| 3.6 V AC | |
| 額定電流 | 450 mA (45 °C) |
| UC時，有效工作電流IC | ≤ 300 μA |
| 殘流IPE | ≤ 300 μA (適用PT 2X2-BE) |
| ≤ 1 μA (適用PT 2X2+F-BE) | |
| 標稱放電電流In (8/20) μs（線芯-線芯） | 10 kA |
| 標稱放電電流In (8/20) μs（線芯-地） | 10 kA |
| 脈沖放電電流Iimp (10/350) μs | 2.5 kA |
| 總放電電流Itotal (8/20) μs | 20 kA |
| 放電電流Imax (8/20) μs（線芯-線芯） | 10 kA |
| 放電電流Imax (8/20) μs（線芯-地） | 10 kA |
| 額定功率脈沖電流lan（10/1000）μs（線芯-線芯） | 90 A |
| 輸出電壓限值1 kV/μs（線芯-線芯）波峰 | ≤ 55 V |
| 輸出電壓限值1 kV/μs（線芯-地）波峰 | ≤ 55 V (適用PT 2X2-BE) |
| ≤ 700 V (適用PT 2X2+F-BE) | |
| 輸出電壓限值1 kV/μs（線芯-線芯）靜態 | ≤ 15 V |
| 輸出電壓限值1 kV/μs（線芯-地）靜態 | ≤ 15 V |
| ≤ 30 V (適用PT 2X2+F-BE) | |
| 在In下的殘壓（線芯-線芯） | ≤ 15 V |
| 在In下的殘壓（線芯-地） | ≤ 30 V (適用PT 2X2-BE) |
| In下的殘壓（線-信號地） | ≤ 15 V (適用PT 2X2-BE) |
| 殘壓lan（10/1000）μs（導線-導線） | ≤ 15 V |
| Ian（10/1000）μs下的殘壓（線-信號地） | ≤ 15 V |
| 電壓保護水平Up（線芯-線芯） | ≤ 70 V (C1 - 1 kV / 500 A) |
| ≤ 45 V (C3 - 25 A) | |
| ≤ 100 V (C2 - 10 kV / 5 kA) | |
| ≤ 70 V (6 kV / 3 kA) | |
| 電壓保護水平Up（線芯-地） | ≤ 80 V (C1 - 1 kV / 500 A) |
| ≤ 110 V (C2 - 10 kV / 5 kA) | |
| ≤ 100 V (6 kV / 3 kA) | |
| ≤ 45 V (C3 - 25 A) | |
| 電壓保護水平Up（線-信號地） | ≤ 45 V (C3 - 25 A) |
| 響應時間tA（線芯-線芯） | ≤ 500 ns |
| 響應時間tA（線-信號地） | ≤ 500 ns |
| 響應時間tA（線芯-地） | ≤ 500 ns |
| 輸入衰減aE，對稱 | 典型值 0.3 dB (≤ 5 MHz / 100 Ω) |
| 截止頻率fg（3 dB），100 Ω 對稱系統 | 典型值 60 MHz |
| 電容（線芯-線芯） | 典型值 30 pF |
| 每條路徑的電阻 | 2.2 Ω ±10 % (1-2/5-6/7-8/11-12) |
| 電涌保護故障報警 | 無 |
| 需要的備用保險絲 | 500 mA (T) |
| 電涌電流電阻（導線-導線） | C2 - 10 kV / 5 kA |
| C3 - 90 A | |
| 電涌電流電阻（導線-接地） | C2 - 10 kV / 5 kA |
| C3 - 90 A | |
| D1 - 2.5 kA |
| 連接方式 | 螺釘連接（與基座的連接） |
|---|---|
| 螺紋 | M3 |
| 緊固力矩 | 0.8 Nm |
| 剝線長度 | 8 mm |
| 柔性導線橫截面 | 0.2 mm2 ... 2.5 mm2 |
| 硬導線橫截面 | 0.2 mm2 ... 4 mm2 |
| 可連接導向橫截面 AWG | 24 ... 12 |
| 剝線長度 | 8 mm |
|---|---|
| 柔性導線最小橫截面 | 0.2 mm2 |
| 柔性導線橫截面 | 2.5 mm2 |
| 剛性導線最小橫截面 | 0.2 mm2 |
| 剛性導線橫截面 | 4 mm2 |
| 最小導線橫截面AWG | 24 |
| 導線橫截面AWG | 12 |
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | 環保使用期限 = 50 |
| 更多有害物質的詳情，請參考“下載區”內的“制造商聲明” |
| ECLASS 10.0.1 | 27130807 |
|---|---|
| ECLASS 11.0 | 27130807 |
| ECLASS 4.0 | 27130800 |
| ECLASS 4.1 | 27130800 |
| ECLASS 5.0 | 27130800 |
| ECLASS 5.1 | 27130800 |
| ECLASS 6.0 | 27130800 |
| ECLASS 7.0 | 27130807 |
| ECLASS 9.0 | 27130807 |
