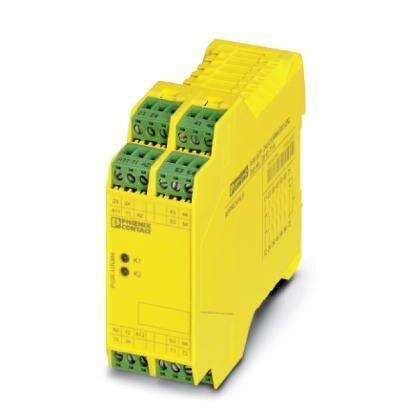

| 環境溫度（運行） | -20 °C ... 55 °C (注意降低值) |
|---|---|
| 環境溫度（存放/運輸） | -40 °C ... 70 °C |
| 允許的相對濕度（操作） | 75 % (平均，85%間歇，無冷凝) |
| 允許濕度（存放/運輸） | 75 % (平均，85%間歇，無冷凝) |
| 高度 | ≤ 2000 m (海平面以上) |
| 額定控制電路電源電壓US | |
|---|---|
| 額定輸入電壓 UN | 24 V AC/DC |
| 以UN為參考的輸入電壓范圍 | 0.8 ... 1.1 |
| UN時的典型輸入電流 | 39 mA (每通道，直流電) |
| 50 mA (每通道，交流電) | |
| US時的功耗 | 1 W (適用直流電) |
| 1.2 W (AC) | |
| 沖擊電流 | 典型值 200 mA (在Us處Δt = 2 ms，每通道) |
| 保護電路 | 浪涌保護 壓敏電阻 |
| 觸點類型 | 5路常開安全觸點輸出 |
|---|---|
| 1個信號傳輸電流通路 | |
| 1路反饋回路 | |
| 觸點材料 | AgSnO2 |
| 切換電壓 | 250 V AC/DC |
| 最小切換電壓 | 5 V AC/DC |
| 限制連續電流 | 6 A (N/O觸點) |
| 3 A (常閉觸點11/12) | |
| 6 A (常閉觸點71/72) | |
| 啟動電流 | 6 A |
| 3 A (常閉觸點11/12) | |
| 最小沖擊電流 | 10 mA |
| 總電流值的平方 | 72 A2 (ITH2 = I12 + I22 + ... + I52) |
| 額定功率值（電阻負載） | 144 W (24V DC，τ=0ms，常閉觸點11/12： 72W) |
| 288 W (48V DC，τ=0ms，常閉觸點11/12： 144W) | |
| 110 W (110VDC，t=0ms) | |
| 88 W (220VDC，t=0ms) | |
| 1500 VA (250V AC，τ=0ms，常閉觸點11/12： 750VA) | |
| 額定功率值（電感負載） | 42 W (24V DC，τ=40ms) |
| 42 W (48V DC，τ=40ms) | |
| 42 W (110V DC，τ=40ms) | |
| 42 W (220V DC，τ=40ms) | |
| 通斷容量 | 50 mW |
| 機械壽命 | 約 107 開關次數 |
| 符合IEC 60947-5-1標準要求的開關容量 | 3 A (AC15) |
| 5 A (DC13) | |
| 輸出熔斷器 | 10 A gL/gG (N/O觸點) |
| 6 A gL/gG (常閉觸點) |
| 繼電器型號 | |
|---|---|
| 額定操作模式 | 100 %符合條件 |
| 凈重 | 309.5 g |
| 安裝位置 | 垂直或水平 |
| 安裝類型 | DIN導軌安裝 |
| 組裝說明 | 注意降容 |
| 保護等級 | IP20 |
| 插入位置保護等級 | IP54 |
| 外殼材料 | 尼龍 |
| 外殼顏色 | 黃色 |
| 工作電壓顯示 | 2 x 綠色LED |
| 連接方式 | 螺釘連接 |
|---|---|
| 可插拔 | 是 |
| 硬導線橫截面 | 0.2 mm2 ... 2.5 mm2 |
| 柔性導線橫截面 | 0.2 mm2 ... 2.5 mm2 |
| 導線橫截面AWG | 24 ... 12 |
| 剝線長度 | 7 mm |
| 螺紋 | M3 |
| 扭矩 | 0.5 Nm ... 0.6 Nm |
| 符合IEC 60204標準的停止類別 | 0 |
|---|---|
| 名稱 | IEC 61508 - 高要求 |
| 安全完整性水平（SIL） | 3 (與適當?shù)脑u估裝置配套使用) |
| 名稱 | IEC 61508 - 低要求 |
| 安全完整性水平（SIL） | 3 (與適當?shù)脑u估裝置配套使用) |
| 名稱 | EN ISO 13849 |
| 性能等級（PL） | e (與適當?shù)脑u估裝置配套使用) |
| 目錄 | 4 (與適當?shù)脑u估裝置配套使用) |
| 名稱 | EN 62061 |
| 安全完整性水平（SIL） | 3 (與適當?shù)脑u估裝置配套使用) |
| 名稱 | 供電回路間的電氣間隙和爬電距離 |
|---|---|
| 標準/規程 | DIN EN 50178/VDE 0160 |
| 額定絕緣電壓 | 250 V |
| 額定過電壓／絕緣 |
4 kV基礎隔離：在所有電流通路與殼體之間 安全隔離，A11/A12/A2與43/44、53/54、63/64、71/72之間的6 kV增強型絕緣 |
| 污染等級 | 2 |
| 過電壓等級 | III |
| 電擊 | 15g |
| 振動（操作） | 10 Hz ... 150 Hz, 2g |
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | 環保使用期限 = 50 |
| 更多有害物質的詳情，請參考“下載區”內的“制造商聲明” |
| ECLASS 10.0.1 | 27371819 |
|---|---|
| ECLASS 11.0 | 27371819 |
| ECLASS 4.0 | 40020600 |
| ECLASS 4.1 | 40020600 |
| ECLASS 5.0 | 27371900 |
| ECLASS 5.1 | 27371900 |
| ECLASS 6.0 | 27371800 |
| ECLASS 7.0 | 27371819 |
| ECLASS 9.0 | 27371819 |
