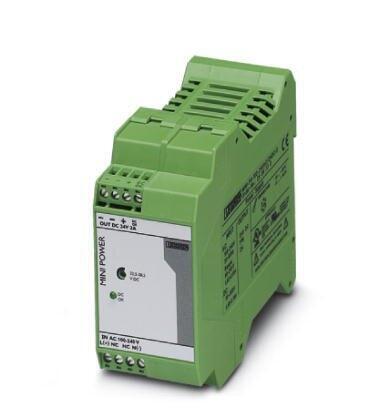

適用于MCR技術的MINI POWER電源
在測量和控制技術（MCR）中，模塊式電子設備外殼已成為了工業標準。MINI POWER便是應運而生的理想電源?？蓾M足特定電壓和特殊型號要求，從而確保設備的高度靈活性。
| 保護等級 | IP20 |
|---|---|
| 環境溫度（運行） | -25 °C ... 70 °C (> 60 °C 衰減: 2.5 %/K) |
| 環境溫度（存放/運輸） | -40 °C ... 85 °C |
| 允許的相對濕度（操作） | ≤ 95 % (25°C時，無冷凝) |
| 氣候等級 | 3K3（符合EN 60721標準） |
| 污染等級 | 2 |
| 額定輸入電壓范圍 | 100 V AC ... 240 V AC |
|---|---|
| 輸入電壓范圍 | 85 V AC ... 264 V AC |
| 90 V DC ... 350 V DC | |
| AC頻率范圍 | 45 Hz ... 65 Hz |
| 電耗量 | 0.7 A (120 V AC) |
| 0.4 A (230 V AC) | |
| 0.65 A (90 V DC) | |
| 0.2 A (350 V DC) | |
| 額定功耗 | 84 VA |
| 沖擊電涌電流 | < 15 A (典型) |
| 電網緩沖時間 | > 35 ms (120 V AC) |
| > 170 ms (230 V AC) | |
| 輸入熔斷器 | 2.5 A (慢熔斷，內部) |
| 推薦使用的輸入保護斷路器 | 6 A ... 16 A (特性B、C、D、K) |
| 額定輸出電壓 | 24 V DC ±1 % |
|---|---|
| 輸出電壓（USet）的設置范圍 | 22.5 V DC ... 28.5 V DC (> 24 V DC，穩定容量限制) |
| 額定輸出電流（IN） | 2 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) | 2.9 A (-25°C ... 40°C恒定 ) |
| 衰減 | 60 °C ... 70 °C (2.5 % / K) |
| 并連 | 是，用于冗余和增加容量 |
| 串連 | 是 |
| 反饋電壓電阻 | 35 V DC |
| 輸出端處的過電壓保護 (OVP) | ≤ 35 V DC |
| 容性負載的啟動延遲 | 不受限制 |
| 電容負載 | 無限 |
| 控制偏差 | < 1 % (負載的變化，靜態10 % ... 90 %) |
| < 3 % (負載的變化，動態10 % ... 90 %) | |
| < 0.1 % (輸入電壓的變化范圍為±10 %) | |
| 殘波 | < 20 mVSS (20 MHz) |
| 輸出功率 | 48 W |
| 典型響應時間 | < 1 s |
| 峰值切換電壓額定負載 | < 100 mVSS (20 MHz) |
| 空轉功耗 | 2 W |
| 額定負載功率損耗 | 7 W |
| 凈重 | 0.25 kg |
|---|---|
| 工作電壓顯示 | 綠色LED |
| 效率 | > 88 % (230V AC和額定值) |
| MTBF (IEC 61709, SN 29500) | > 507000 h (40 °C) |
| 絕緣電壓輸入／輸出 | 4 kV (類型測試) |
| 3 kV (常規測試) | |
| 保護等級 | IP20 |
| II (在關閉的控制柜中) | |
| 安裝位置 | 水平DIN導軌NS35，EN60715 |
| 組裝說明 | 可并排安裝：水平間距0 mm，垂直間距50 mm |
| 連接方式 | 可插拔螺釘連接 |
|---|---|
| 剛性導線最小橫截面 | 0.2 mm2 |
| 剛性導線橫截面 | 2.5 mm2 |
| 柔性導線最小橫截面 | 0.2 mm2 |
| 柔性導線橫截面 | 2.5 mm2 |
| 最小導線橫截面AWG | 24 |
| 導線橫截面AWG | 12 |
| 剝線長度 | 7 mm |
| 螺紋 | M3 |
| 連接方式 | 可插拔螺釘連接 |
|---|---|
| 剛性導線最小橫截面 | 0.2 mm2 |
| 剛性導線橫截面 | 2.5 mm2 |
| 柔性導線最小橫截面 | 0.2 mm2 |
| 柔性導線橫截面 | 2.5 mm2 |
| 最小導線橫截面AWG | 24 |
| 導線橫截面AWG | 12 |
| 剝線長度 | 7 mm |
| 螺紋 | M3 |
| 剛性導線最小橫截面 | 0.2 mm2 |
|---|---|
| 剛性導線橫截面 | 2.5 mm2 |
| 柔性導線最小橫截面 | 0.2 mm2 |
| 柔性導線橫截面 | 2.5 mm2 |
| 最小導線橫截面AWG | 24 |
| 導線橫截面AWG | 12 |
| 螺紋 | M3 |
| 抗噪的電磁兼容要求 | EN 61000-6-2 |
|---|---|
| 標準——電氣安全 | EN 60950-1/VDE 0805 (SELV) |
| 標準——電源安裝中所用的電子設備以及在電源安裝中電子設備的組裝 | EN 50178/VDE 0160 (PELV) |
| 標準——安全超低電壓 | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| 標準——安全絕緣 | DIN VDE 0100-410 |
| 標準——主協波電流限值 | EN 61000-3-2 |
| 軌道應用 | EN 50121-4 |
| UL認證 | UL/C-UL，隸屬UL 508 |
|---|---|
| UL/C-UL認證UL 60950-1 | |
| UL ANSI/ISA-12.12.01 I級，Ⅱ類，A，B，C，D組（危險區域） | |
| NEC Class 2，符合UL 1310 |
| 電磁兼容性 | 符合2014/30/EU電磁兼容指令 |
|---|---|
| 低壓指令 | 符合低電壓指令2014/35/EC |
| 靜電放電 | EN 61000-4-2 |
| 高頻電磁場 | EN 61000-4-3 |
| 電快速瞬變（脈沖串） | EN 61000-4-4 |
| 電涌電壓負載（電涌） | EN 61000-4-5 |
| 傳導干擾 | EN 61000-4-6 |
| 壓降 | EN 61000-4-11 |
| ECLASS 10.0.1 | 27040701 |
|---|---|
| ECLASS 4.0 | 27040700 |
| ECLASS 4.1 | 27040700 |
| ECLASS 5.0 | 27242200 |
| ECLASS 5.1 | 27242200 |
| ECLASS 6.0 | 27049000 |
| ECLASS 7.0 | 27049002 |
| ECLASS 9.0 | 27040701 |
