所有領域都對安全性和系統可靠性提出了越來越高的要求。 機械工程、化學工業以、電廠和自動化技術的工藝正變得越來越復雜。 對供電系統的需求也在持續提高。

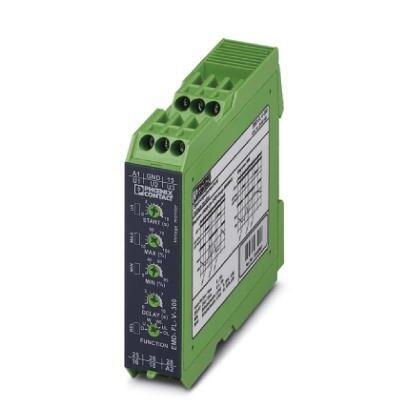

只有通過對關鍵網絡和系統參數的持續監視，才能實現無故障和經濟有效的系統運行。 EMD系列電子監視繼電器可用于各種監視任務，避免產生故障或?qū)⒐收暇S持在一定限度內。
運行狀態可通過不同顏色的LED顯示，可能發生的故障可通過浮地觸點發送到控制系統或者將一部分系統關閉。 許多模塊帶有啟動延時和響應延時，作用是可以在延時時間內容許測量值超出設置的監視范圍。
| 環境溫度（運行） | -25 °C ... 55 °C |
|---|---|
| -25 °C ... 40 °C (符合UL 508) | |
| 環境溫度（存放/運輸） | -25 °C ... 70 °C |
| 允許濕度（運行） | 15 % ... 85 % |
| 保護等級 | IP40 (外殼) |
| IP20 (接線端子) | |
| 抗干擾 | EN 61000-6-2 |
| 輸入電壓范圍 | 0 V ... 30 V AC/DC (接線端子: U1和GND) |
|---|---|
| 0 V ... 60 V AC/DC (接線端子: U2和GND) | |
| 0 V ... 300 V AC/DC (接線端子: U3和GND) | |
| 溫度系數 | < 0.1 %/K |
| 功能 | 欠壓、過壓、窗口功能，故障記錄 |
| 最小設定范圍 | 5 % ... 95 % (UN時) |
| 設定范圍 | 10 % ... 100 % (UN時) |
| 響應延遲設定范圍 | 0.1 s ... 10 s |
| 啟動延遲設定范圍 | 0 s ... 10 s |
| 基礎精度 | ± 5 % (終值) |
| 設定精度 | ≤ 5 % (終值) |
| 重復精度 | ≤ 2 % |
| 恢復時間 | 500 ms |
| 觸點類型 | 2個浮地轉換觸點 |
|---|---|
| 切換電壓 | 250 V AC (符合IEC 60664-1標準) |
| 額定功率值（電阻負載） | 750 VA (3A/250V AC，模塊排列，間距≤5mm) |
| 1250 VA (5A/250V AC，模塊未排列，間距≥ 5mm) | |
| 輸出熔斷器 | 5 A (快速熔斷) |
| 機械壽命 | 約 2x 107次 |
|---|---|
| 操作模式 | 100%工作因數 |
| 安裝位置 | 任意 |
| 組裝說明 | 安裝在標準DIN導軌NS 35上（符合EN 60715） |
| 電磁兼容性 | 符合EMC條例 |
| 外殼絕緣材料 | 聚酰胺PA，阻燃 |
| 顏色 | 綠色 |
| 連接方式 | 螺釘連接 |
|---|---|
| 剝線長度 | 8 mm |
| 硬導線橫截面 | 0.5 mm2 ... 2.5 mm2 |
| 柔性導線橫截面 | 0.25 mm2 ... 2.5 mm2 |
| 可連接導向橫截面 AWG | 20 ... 14 |
| 緊固力矩 | 1 Nm |
| 電磁兼容性 | 符合EMC條例 |
|---|---|
| 發射干擾 | EN 61000-6-4 |
| 抗干擾 | EN 61000-6-2 |
| 標準/規程 | EN 50178 |
| 額定絕緣電壓 | 300 V |
| 額定過電壓 | 4 kV |
| 絕緣 | 基礎隔離 |
| 污染等級 | 2 |
| 過電壓類別 | III |
| 低壓指令 | 符合低電壓指令 |
| ECLASS 10.0.1 | 27371801 |
|---|---|
| ECLASS 11.0 | 27371801 |
| ECLASS 4.0 | 27371100 |
| ECLASS 4.1 | 27371100 |
| ECLASS 5.0 | 27371800 |
| ECLASS 5.1 | 27371800 |
| ECLASS 6.0 | 27371800 |
| ECLASS 7.0 | 27371801 |
| ECLASS 9.0 | 27371801 |
