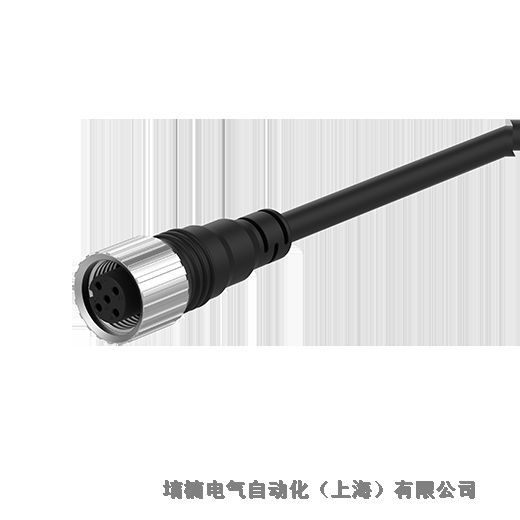

正品p+f倍加福連接器V15-W-10M-PVC母頭連接線
母頭連接器 V15-W-10M-PVC
防護等級 IP67 / IP68 / IP69
滾花螺母，適用于工具裝配
抗振性，帶機械閉鎖
產品闡述
母頭接插件單端 M12 彎頭 A 型，5 針，PVC 灰色纜線
通用規格
連接器 1
連接 插座
結構類型 M12
樣式 直角
鎖定 螺釘連接
針腳數 5
編碼 A 碼
連接器 2
連接 電纜尾部
電氣技術規格
工作電壓 最 48 V AC / 60 V DC
工作電流 最 4 A
符合性
防護等級 EN 60529
插頭連接 M12 x 1 連接器 : IEC 61076-2-101
環境條件
環境溫度
插塞式連接器 -40 ... 90 °C (-40 ... 194 °F)
固定纜線 -40 ... 70 °C (-40 ... 158 °F)
柔性電纜 -5 ... 70 °C (23 ... 158 °F)
污染程度 3
機械規格
插塞式連接器
擰緊扭矩 0,6 Nm
防松弛 可用
工具安裝 直紋滾花
配接次數 min. 100
防護等級 IP67 / IP68 / IP69
電纜 符合 IEC/EN 60228 (DIN VDE 0295) 5 級
護套直徑 4,8 mm
彎曲半徑 > 10 x 電纜直徑，活動式
護套剝離力 max. 80 N / 300 mm
護套顏色 灰色（類似于 RAL 7001）
芯數 5
線芯橫截面積 0,34 mm2
芯顏色 1 號芯： 棕色
2 號芯： 白色
3 號芯： 藍色
4 號芯： 黑色
5 號芯： 灰色
內芯構造 19 x 0,15 mm ?
長度 10 m
電纜代碼 Li Y YM 5 x 0.34
材料
插塞式連接器
滾花螺釘連接 鋅壓鑄件，鍍鎳
主體 TPU，黑色
接觸表面 金
易燃性 V-2
電纜
護套 PVC
磁芯絕緣 PVC
易燃性 阻燃性
