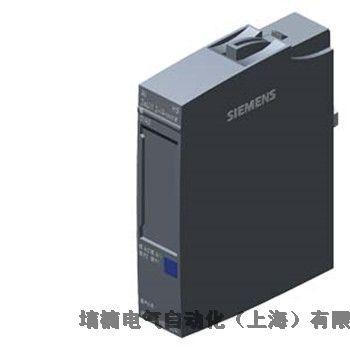

SIMATIC ET 200SP， 模擬式輸入端模塊， AI 2x U/I 2-，4 線制 High Speed， 適合用于 A0 類型的基座單元，A1， 顏色代碼 CC00， 通道診斷， 16 位，+/-0.3%

一般信息

產品類型標志

AI 2xU/I 2/4 線 HS

硬件功能狀態

FS07 以上版本

固件版本

● 可更新固件

是的

可用的基本單元

BU 類型 A0、A1

模塊特有彩色標牌板的顏色代碼

CC00

產品功能

● I&M 數據

是的; I&M0 至 I&M3

● 時鐘同步模式

是的

● 可變測量范圍

不

● 可變測量值

不

● 測量范圍調整

不

附帶程序包的

● STEP 7 TIA 端口，可組態 / 已集成，自版本

V13 SP1

● STEP 7 可組態/ 已集成，自版本

V5.5 SP3 / -

● PROFIBUS 版本 GSD 版 / GSD 修訂版以上

各修訂版本 3 和 5 以上的 GSD 文件

● PROFINET 版本 GSD 版 / GSD 修訂版以上

GSDML V2.3

運行模式

● 過采樣

是的; 每個模塊 2 個通道

● MSI

不

運行中的 CiR 配置

可在 RUN 模式下更改參數分配

是的

可在 RUN 模式下校準

不

電源電壓

額定值 (DC)

24 V

允許范圍，下限 (DC)

19.2 V

允許范圍，上限 (DC)

28.8 V

反極性保護

是的

輸入電流

耗用電流（額定值）

39 mA; 無傳感器電源

傳感器供電

24 V 傳感器供電

● 24 V

是的; 測量電流時

● 短路保護

是的

● 輸出電流，好大值

20 mA; 每條通道好大 50 mA，持續時間 < 10 s

功率損失

功率損失，典型值

0.95 W; 無傳感器電源

地址范圍

每個模塊的地址空間

● 每個模塊的地址空間，好大值

4 byte; + 1 字節用于 QI 信息（“過采樣”運行模式中為 32 字節）

硬件擴展

自動編碼

是的

● 機械編碼鍵

是的

● 機械編碼鍵的類型

A 型

為不同的接口類型選擇基礎單元

● 兩線制連接

BU 類型 A0、A1

● 四線制連接

BU 類型 A0、A1

模擬輸入

模擬輸入端數量

2; 差動輸入

● 電流測量時

2

● 電壓測量時

2

電壓輸入允許的輸入電壓（毀壞限制），好大值

30 V

電流輸入允許的輸入電流（毀壞限制），好大值

50 mA

循環時間（所有通道） 好小值

125 μs

帶有過采樣的模擬輸入端

是的

● 每次循環的好大值

16

● 好小分辨率

50 μs

輸入范圍（額定值），電壓

● 0 至 +10 V

是的; 15 位

— 輸入電阻（0 至 10 V）

75 k?

● 1 V 至 5 V

是的; 13 位

— 輸入電阻（1 V 至 5 V）

75 k?

● -10 V 至 +10 V

是的; 包括符號在內 16 位

— 輸入電阻（-10 V 至 +10 V）

75 k?

● -5 V 至 +5 V

是的; 包括符號在內 15 位

— 輸入電阻（-5 V 至 +5 V）

75 k?

輸入范圍（額定值），電流

● 0 至 20 mA

是的; 15 位

— 輸入電阻（0 至 20 mA）

130 ?

● -20 mA 至 +20 mA

是的; 包括符號在內 16 位

— 輸入電阻（-20 mA 至 +20 mA）

130 ?

● 4 mA 至 20 mA

是的; 14 位

— 輸入電阻（4 mA 至 20 mA）

130 ?

導線長度

● 屏蔽，好大值

1 000 m; 200 m，電壓測量

輸入端的模擬值構成

測量原理

瞬時值編碼（漸近值）

集成和轉換時間/每通道分辨率

● 帶有過調制的分辨率（包括符號在內的位數），好大值

16 bit

● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制

否

● 轉換時間（每個通道）

10 μs

測量值濾波

● 平滑級數

7; 無；2/4/8/16/32/64 倍

● 可參數化

是的

傳感器

信號傳感器連接

● 用于電壓測量

是的

● 對于作為兩線制測量變送器時的電流測量

是的

— 雙線測量變頻器的負載，好大值

650 ?

● 對于作為四線制測量變送器時的電流測量

是的

誤差/精度

線性錯誤（與輸入范圍有關），(+/-)

0.03 %

溫度錯誤（與輸入范圍有關），(+/-)

0.01 %/K

輸入端之間的串?dāng)_，好小值

-50 dB

25 °C 時起振狀態下的重復精度（與輸入范圍有關），(+/-)

0.1 %

整個溫度范圍內的操作錯誤限制

● 電壓，與輸入范圍有關，(+/-)

0.3 %

● 電流，與輸入范圍有關，(+/-)

0.3 %

基本錯誤限制（25 °C 時的操作錯誤限制）

● 電壓，與輸入范圍有關，(+/-)

0.2 %

● 電流，與輸入范圍有關，(+/-)

0.2 %

故障電壓抑制 f = n x (f1 +/- 1 %)，f1 = 干擾頻率

● 并聯電壓，好大值

35 V

● 共模干擾，好小值

90 dB

等時模式

濾波時間和處理時間 (TWE) 好小值

80 μs

總線循環時間 (TDP) 好小值

125 μs; 自固件版本 2.0.1 起：

報警/診斷/狀態信息

報警

● 診斷報警

是的

● 極限值報警

是的; 分別為兩個上限值和兩個下限值

診斷

● 斷線

是的; 各個通道，僅在 4...20mA 時

● 短路

是的; 各個通道，在 1 V 至 5 V 或處于電流測量范圍時傳感器電源短路

● 累積故障

是的

● 溢出/下溢

是的

診斷顯示 LED

● 電源電壓監控 (PWR-LED)

是的; 綠色 PWR-LED

● 通道狀態顯示

是的; 綠色 LED

● 用于通道診斷

是的; 紅色 LED

● 用于模塊診斷

是的; 綠色 / 紅色 DIAG-LED

電位隔離

通道的電勢分離

● 在通道之間

是的

● 在通道和背板總線之間

是的

● 在通道和電子元件電源電壓之間

是的

絕緣

絕緣測試，使用

707 V DC（測試類型）

環境要求

運行中的環境溫度

● 水平安裝，好小值

-30 °C

● 水平安裝，好大值

60 °C

● 垂直安裝，好小值

-30 °C

● 垂直安裝，好大值

50 °C

參考海平面的運行高度

● 好大海拔安裝高度

5 000 m; 安裝高度 > 2000 m 時受限，參見手冊

尺寸

寬度

15 mm

高度

73 mm

深度

58 mm

重量

重量，約

32 g
