小巧型壓力變送器-2000~0KPa/4~20mA信號輸出

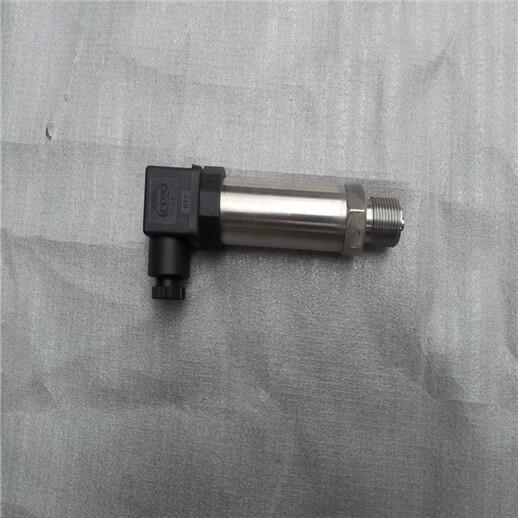

小巧型壓力變送器(小巧型壓力傳感器)有多種過程接口方式（螺紋或法蘭），能夠程度的滿足客戶的需要，適用于與各種測量控制設備配套使用。BRT-316小巧型壓力變送器(小巧型壓力傳感器)結構精巧，安裝方便，不受空間限制，可以測量表壓、絕壓、負壓，測量范圍：-100Kpa~0~60Mpa。變送器采用24V.DC供電，輸出二線制4~20mA電流信號（三線制0~10V信號需訂制）。
工作原理：
因BRT-316小巧型壓力變送器(小巧型壓力傳感器)的壓力元件為擴散硅芯體，所心其原理為當變送器中的壓力芯體受壓時,使膜片產生微小的形變,膜片上的4個半導體電阻組成的惠斯通電橋,將壓阻效應實現了壓力轉換成電信號, 最后經V/A電壓電流轉換成與被測介質（液體）的壓力成線性對應關系的4-20mA標準電流信號輸出。
技術參數：
1. 測量介質：液體、氣體、蒸汽、油等與SUS304不銹鋼兼容的介質；
2. 測量范圍：表壓（G）0~60MPa
絕壓（A）0~40MPa
負壓（G）-100~0KPa
3. 精度等級：0.5%F.S(標配)，0.25%F.S（訂制）；
4. 長期穩定性：小于0.25%F.S/年；
5. 過載能力：量程的1.5~2 倍；
6. 補償溫度：-20℃～70℃；
7. 電源電壓：22-28VDC（標定電壓24VDC）；
8. 輸出信號：4～20mA(二/三線制)、0～10V(三線制)；
9. 顯示方式：LED/LCD數字顯示可選；
10. 校準：數字化軟件校準，一鍵零點重置；
11. 過程連接：M20×1.5，NPT1/2，G1/2 外螺紋（Φ3 內孔）或用戶注明；
12. 隔離膜片材料：316L不銹鋼；
13. 傳感器接口材料：1Cr18Ni9Ti；
14. 工作溫度：-20℃～80℃ [大于80℃請選耐高溫壓力傳感器]；
15. 電氣接頭：赫斯曼接頭（標配）、航插、直引線。
性能參數：
1. 集成化專用芯片，溫度特性好；
2. 具有反向極性和限流保護；
3. 激光調阻溫度補償；
4. 零點、量程可現場調節（帶表頭款）；
5. 范圍寬抗腐蝕，適于多種介質；
6. 過載及抗干擾能力強，性能穩定；
7. SUS304不銹鋼一體化結構，耐用；
8. 易操作、維護檢修方便；
9. 體積小、重量輕，可在狹窄位置安裝使用；
小巧型壓力變送器-2000~0KPa/4~20mA信號輸出
產品選型：
|
BRT-316 |
□ |
□ |
□ |
□ |
□ |
□ |
小巧型壓力變送器 |
|
類型 |
G |
表壓 |
|||||
|
A |
絕壓 |
||||||
|
量程范圍 |
1 |
0~10KPa |
|||||
|
2 |
0~35KPa |
||||||
|
3 |
0~100KPa |
||||||
|
4 |
0~350KPa |
||||||
|
5 |
0~700KPa |
||||||
|
6 |
0~2.1MPa |
||||||
|
7 |
0~3.5MPa |
||||||
|
8 |
0~7MPa |
||||||
|
9 |
0~21MPa |
||||||
|
10 |
0~35 MPa |
||||||
|
11 |
0~60 MPa |
||||||
|
輸出信號 |
E |
4-20mA |
|||||
|
O |
其它信號 |
||||||
|
工藝接口 |
1 |
M20*1.5 |
|||||
|
2 |
NPT1/2 |
||||||
|
3 |
G1/2 |
||||||
|
4 |
其它規格 |
||||||
|
電氣結構 |
N |
赫斯曼電氣接頭 |
|||||
|
I |
航插電氣接頭 |
||||||
|
顯示方式 |
M0 |
缺省 |
|||||
|
M3 |
LCD顯示 |
||||||
|
M4 |
LED顯示 |
||||||
