漫反射光電傳感器ML100-8-H-200-IR/102/115現貨

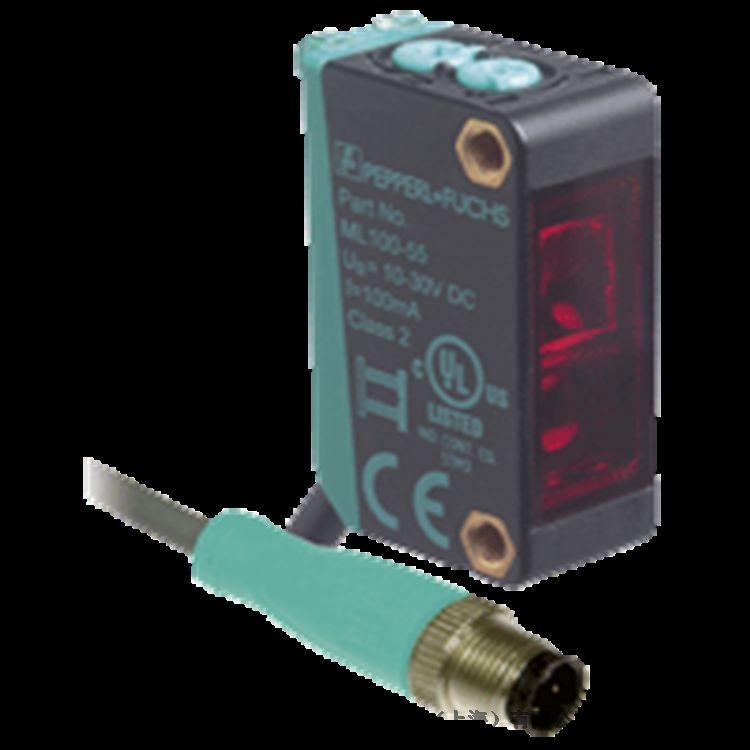

背景抑制傳感器 ML100-8-H-200-IR/102/115
微型設計
全金屬螺紋安裝
紅外光設計
產品闡述
帶背景抑制功能的三角測量型光電傳感器，200 mm 可調節檢測范圍，紅外光，亮通/暗通，NPN 輸出，固定纜線
通用規格
檢測距離 5 ... 200 mm
最小檢測范圍 5 ... 30 mm
檢測范圍 5 ... 200 mm
調整范圍 30 ... 200 mm
參考目標 標準白色平板，100 mm x 100 mm
光源 紅外發光二極管
光源類型 調制紅外光
偏振濾波片 無
黑/白差 (6 %/90 %) < 20 % 當 200 mm
光點直徑 大約 12 mm 相距 200 mm
發散角 大約 4 °
光學端面 向前直射
環境光限制 EN 60947-5-2:2007+A1:2012
功能性安全相關參數
MTTFd 860 a
任務時間 (TM) 20 a
診斷覆蓋率 (DC) 0 %
指示燈/操作方法
工作指示燈 綠色 LED：通電
功能指示燈 黃色 LED： 檢測到物體時亮起
控制元件 感應范圍調節器
控制元件 亮?xí)r接通/暗時接通轉換開關
電氣技術規格
工作電壓 10 ... 30 V DC
紋波 10 %
空載電流 < 20 mA
輸出
開關類型 該傳感器的開關類型是可更改的。默認設置為： 亮?xí)r接通
信號輸出 1 路 NPN 輸出，短路保護，反極性保護，集電極開路
開關電壓 30 V DC
開關電流 100 mA ， 阻抗負載
電壓降 ≤ 1,5 V DC
開關頻率 500 Hz
響應時間 1 ms
符合性
產品標準 EN 60947-5-2
認證和
UL 認證 cULus 認證的 2 類電源，或具有有限電壓輸出且?guī)В梢允羌墒剑┍ｋU(xiǎn)絲（值為 3.3 A，符合 UL248 標準）的認證電源，1 類外殼
CCC 認證 額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
環境條件
環境溫度 -30 ... 60 °C (-22 ... 140 °F)
存儲溫度 -40 ... 70 °C (-40 ... 158 °F)
機械規格
外殼寬度 11 mm
外殼高度 31 mm
外殼深度 20 mm
防護等級 IP67
連接 2 m 固定電纜
材料
外殼 PC（聚碳酸酯）
光學端面 PUMA
質量 大約 50 g
緊固螺絲的緊固扭矩 0,6 Nm
電纜長度 2 m
