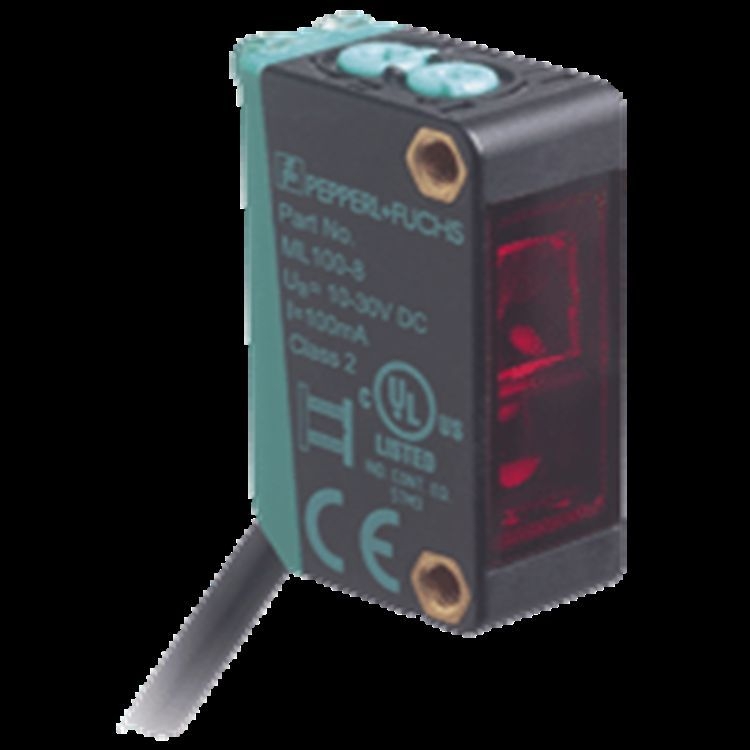

全新ML100-54-F/95/103倍加福反射型光電傳感器
反射板型傳感器 ML100-54-F/95/103
微型設計
易于使用
光斑極為明亮、清晰
全金屬螺紋安裝
通電、開關狀態和弱信號由清晰可見的 LED 指示
對環境光不
產品闡述
帶偏振濾波片的反射板型光電傳感器，塑料外殼，3 m 檢測范圍，紅光，靈敏度可調，亮通/暗通，直流型，PNP 輸出，M8 插頭
通用規格
有效檢測距離 0 ... 2,7 m
反射板的距離 0,02 ... 2,7 m
檢測范圍極限值 3 m
參考目標 H50 反射板
光源 LED
光源類型 調制可見紅光
偏振濾波片 是
光點直徑 大約 200 mm 相距 3 m
發散角 大約 4 °
光學端面 向前直射
環境光限制 EN 60947-5-2:2007+A1:2012
功能性安全相關參數
MTTFd 860 a
任務時間 (TM) 20 a
診斷覆蓋率 (DC) 0 %
指示燈/操作方法
工作指示燈 綠色 LED：通電
功能指示燈 黃色 LED： 接收到光束時亮起 ; 穩定性控制不足時閃爍； 光束中斷時關閉
控制元件 靈敏度調節
控制元件 亮?xí)r接通/暗時接通轉換開關
電氣技術規格
工作電壓 10 ... 30 V DC
紋波 10 %
空載電流 < 20 mA
輸出
開關類型 該傳感器的開關類型是可更改的。默認設置為： 亮?xí)r接通
信號輸出 1 路 PNP 輸出，短路保護，反極性保護，集電極開路
開關電壓 30 V DC
開關電流 100 mA ， 阻抗負載
電壓降 ≤ 1,5 V DC
開關頻率 1000 Hz
響應時間 0,5 ms
符合性
產品標準 EN 60947-5-2
認證和
UL 認證 cULus 認證的 2 類電源，或具有有限電壓輸出且?guī)В梢允羌墒剑┍ｋU絲（值為 3.3 A，符合 UL248 標準）的認證電源，1 類外殼
CCC 認證 額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
環境條件
環境溫度 -30 ... 60 °C (-22 ... 140 °F)
存儲溫度 -40 ... 70 °C (-40 ... 158 °F)
機械規格
外殼寬度 11 mm
外殼高度 31 mm
外殼深度 20 mm
防護等級 IP67
連接 連接器 M8 x 1 ， 4 針
材料
外殼 PC（聚碳酸酯）
光學端面 PUMA
質量 大約 10 g
緊固螺絲的緊固扭矩 0,6 Nm
