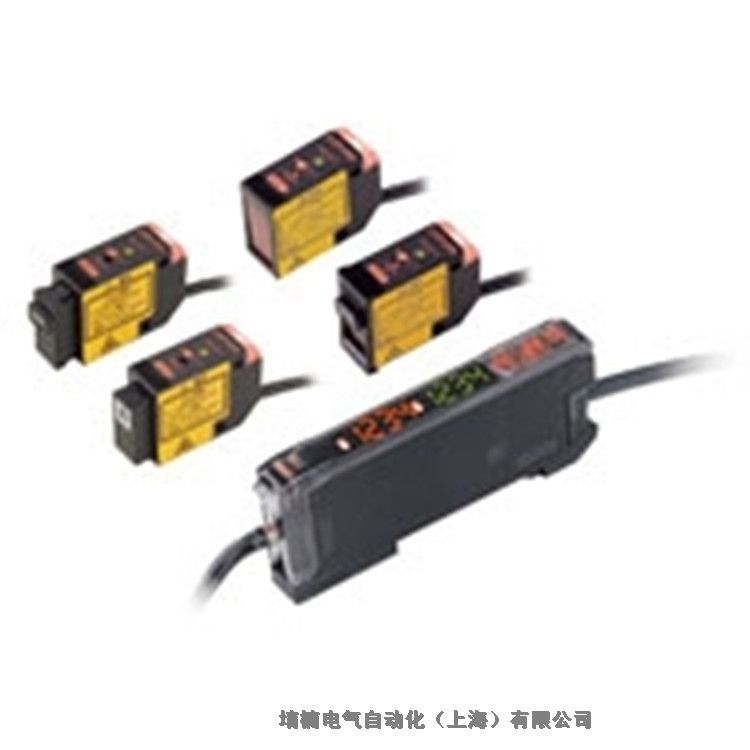

正品omron歐姆龍E3C-LD31 2M光電傳感器現貨
|
類型 |
擴散反射型 |
同軸回歸反射型(帶M.S.R.功能) |
|||||
|
型號 |
E3C-LD11 |
E3C-LD21 |
E3C-LD31 |
E3C-LR11 |
E3C-LR11 |
E3C-LR11 |
E3C-LR12 |
|
光源 |
可視半導體激光 (650nm) |
可視半導體激光(650nm) |
1mW以下 |
||||
|
檢測距離 |
高精度模式：30～1000mm |
7m |
1,700mm |
900mm |
7m |
||
|
光束形狀 *3 |
0.8mm以下 |
33mm |
33 × 15mm |
0.8mm以下 |
28mm |
28 × 16mm |
φ2.0mm |
|
功能 |
焦點可變機構(光束形狀調整功能) *4、光軸調節機構(光軸調整功能) |
||||||
|
指示燈 |
LDON指示燈：綠色 動作指示燈：橙色 |
||||||
|
使用環境照度 |
受光面照度 白熾燈：3,000lx |
||||||
|
環境溫度范圍 |
工作時：-10～+55℃、保存時：-25～+70℃ (無結冰、結露) |
||||||
|
環境濕度范圍 |
工作時、保存時：各35～85%RH (無結露) |
||||||
|
絕緣電阻 |
20MΩ (DC500V兆歐表) |
||||||
|
耐電壓 |
AC1,000V 50/60Hz 1min |
||||||
|
沖擊(耐久) |
300m/s2 6個方向、各3次(上下、左右、前后) |
||||||
|
振動(耐久) |
10～150Hz (雙振幅0.7mm) X、Y、Z方向 各80min. |
||||||
|
保護結構 |
IEC標準 IP40 |
IEC 60529標準 IP40 |
|||||
|
連接方式 |
接插件(標準導線長 2m) |
||||||
|
材質 |
外殼、罩蓋：ABS |
外殼、罩蓋：ABS |
|||||
|
質量 |
約85g |
約100g |
|||||
|
附件 |
使用說明書、激光警告標簽(英文) |
||||||
*1. 檢測距離為使用白色畫紙時的值。
*2. 使用反射板 (E39-R12) 時的值。MSR功能內置。有時會收到對象物體的反射光的影響，請調整閾值后使用。
*3. 光束直徑：測定中心的值。這是中心光強度的l/e2 (13.5%) 所定義的、測定中心距離上的Typ.值。 主光束周圍有漏光，根據對象物體的周圍情況，可能會有影響。
*4. E3C-LR12的光束大小固定（無焦點可變機構）。
|
類型 |
外部輸入型 |
雙輸出型 |
|||||
|
標準 |
標準 |
傳感器通信單元用 |
|||||
|
導線引出 |
省配線接插件 |
導線引出 |
省配線接插件 |
||||
|
型號 |
NPN輸出 |
E3C-LDA21 |
E3C-LDA7 |
E3C-LDA11 |
E3C-LDA6 |
形E3C-LDA0 |
|
|
PNP輸出 |
E3C-LDA51 |
E3C-LDA9 |
E3C-LDA41 |
E3C-LDA8 |
|||
|
電源電壓 |
DC12～24V ± 10% 波動 (p-p) 10%以下 |
||||||
|
功耗 |
1080mW以下(電源電壓24V時 電流消耗45mA以下) |
||||||
|
控制 |
ON/OFF輸出 |
負載電源電壓 DC26.4V以下 開路集電極輸出型(因NPN/PNP的輸出形式而異) |
|||||
|
模擬量輸出 |
- |
||||||
|
響應 |
高速模式*2 |
動作、復位：各80μs |
動作、復位：各100μs |
- |
|||
|
高速模式 |
動作、復位：各250μs |
||||||
|
標準模式 |
動作、復位：各1ms |
||||||
|
高精度模式 |
動作、復位：各4ms |
||||||
|
功能 |
微分檢測 |
可切換單側邊緣檢測模式/兩側邊緣檢測模式 |
|||||
|
定時器 |
可從OFF延時、ON延時、單觸發中選擇 |
||||||
|
清零 |
可顯示負值 |
||||||
|
原始復位 |
將設定條件初始化 |
||||||
|
防止相互干擾功能 |
最多10臺 *2 |
||||||
|
計數器 |
增加計數器/減少計數器可切換 |
- |
|||||
|
輸入輸出設定 |
外部輸入設定(可從各種示 |
輸出設定(可從2ch輸出/區域輸出/自診斷輸出中選擇) |
|||||
|
數字顯示 |
受光數字 + 閾值、可從其它6種模式中選擇 |
||||||
|
顯示方向 |
正常/反向可切換 |
||||||
|
環境溫度范圍*3 |
工作時：連接1～2臺時：-25～+55℃、連接3～10臺時：-25～+50℃、 |
||||||
|
環境濕度范圍 |
工作時、保存時：各35～85%RH (無結露) |
||||||
|
絕緣電阻 |
20MΩ (DC500V兆歐表) |
||||||
|
耐電壓 |
AC1,000V 50/60Hz 1min. |
||||||
|
振動(耐久)*4 |
10～55Hz (雙振幅1.5mm) X、Y、Z方向 各2h. |
||||||
|
沖擊(耐久)*5 |
500m/s2 Ｘ、Ｙ、Ｚ各方向 3次 |
||||||
|
保護結構 |
IEC標準 IP50 |
||||||
|
連接方式 |
導線引出或省配線接插件*6 |
||||||
|
質量(包裝后) |
導線引出型：約100g |
||||||
|
材質 |
外殼 |
PBT |
|||||
|
罩蓋 |
聚碳酸酯 |
||||||
|
類型 |
ATC 輸出型 |
模擬量輸出型 |
|||
|
標準 |
標準 |
||||
|
導線引出 |
省配線接插件 |
導線引出 |
|||
|
型號 |
NPN輸出 |
E3C-LDA11AT |
E3C-LDA6AT |
E3C-LDA11AN |
|
|
PNP輸出 |
E3C-LDA41AT |
E3C-LDA8AT |
E3C-LDA41AN |
||
|
電源電壓 |
DC12～24V ± 10% 波動 (p-p) 10%以下 |
||||
|
功耗 |
1080mW以下(電源電壓24V時 電流消耗45mA以下) |
||||
|
控制 |
ON/OFF輸出 |
負載電源電壓 DC26.4V以下 開路集電極輸出型(因NPN/PNP的輸出形式而異) |
|||
|
模擬量輸出 |
- |
控制輸出 |
|||
|
響應 |
高速模式*2 |
動作、復位：各100μs |
|||
|
高速模式 |
動作、復位：各250μs |
||||
|
標準模式 |
動作、復位：各1ms |
||||
|
高精度模式 |
動作、復位：各4ms |
||||
|
功能 |
微分檢測 |
可切換單側邊緣檢測模式/兩側邊緣檢測模式 |
- |
||
|
定時器 |
可從OFF延時、ON延時、單觸發中選擇 |
||||
|
清零 |
可顯示負值 |
||||
|
原始復位 |
將設定條件初始化 |
||||
|
防止相互干擾功能 |
最多10臺 *2 |
||||
|
計數器 |
- |
||||
|
輸入輸出設定 |
輸出設定(可從2ch輸出/ |
模擬輸出設定(可調整偏置電壓) |
|||
|
數字顯示 |
受光數字 + 閾值、可從其它6種模式中選擇 |
||||
|
顯示方向 |
正常/反向可切換 |
||||
|
環境溫度范圍*3 |
工作時：連接1～2臺時：-25～+55℃、連接3～10臺時：-25～+50℃、 |
||||
|
環境濕度范圍 |
工作時、保存時：各35～85%RH (無結露) |
||||
|
絕緣電阻 |
20MΩ (DC500V兆歐表) |
||||
|
耐電壓 |
AC1,000V 50/60Hz 1min. |
||||
|
振動(耐久)*4 |
10～55Hz (雙振幅1.5mm) X、Y、Z方向 各2h. |
||||
|
沖擊(耐久)*5 |
500m/s2 Ｘ、Ｙ、Ｚ各方向 3次 |
||||
|
保護結構 |
IEC標準 IP50 |
||||
|
連接方式 |
導線引出或省配線接插件*6 |
||||
|
質量(包裝后) |
導線引出型：約100g |
||||
|
材質 |
外殼 |
PBT |
|||
|
罩蓋 |
聚碳酸酯 |
||||
*1. 支持EtherCAT傳感器通信單元（E3X-ECT）、CompoNet傳感器通信單元（E3X-ECT）。
*2. 將檢測功能選為超高速模式時，通信功能將失效，防止相互干擾功能及與手持式控制臺的通信功能將無法使用。
*3. 將E3C-LDA0與傳感器通信單元（E3X-ECT或E3X-CRT）配套使用時
工作時：連接1～2臺時：0～55℃、連接3～10臺時：0～50℃、連接11～16臺時： 0～45℃、
(使用E3X-ECT時 連接17～30臺時：0～40℃)。
*4. E3C-LDA0的振動（耐久）為10～150Hz （雙振幅0.7mm） X、Y、Z方向各80min.。
*5. E3C-LDA0的沖擊（耐久）為150m/s2 X、Y、Z各方向3次。
*6. E3C-LDA0的連接方式為傳感器通信單元用接插件。
