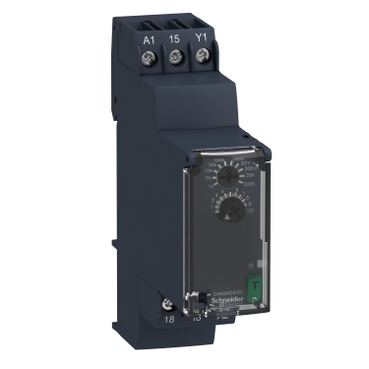

施耐德RE22時間繼電器8A模塊化延時繼電器RE22R2QEMR
施耐德RE22R2QEMR時間繼電器安全延時保護時間繼電器
施耐德RE22時間繼電器RE17時間繼電器山東供應商價格好
產品類型 模塊化延時繼電器
描述：
時間繼電器可以在設定的定時周期之前、期間或之后閉合或斷開觸點，是工業自動化系統中用于時間管理的裝置
主要應用場所：自動門的打開；警報；衛生間照明；停車場欄桿
固態輸出類型 繼電器
額定
輸出電流 8 A
觸點類型和構成 2 OC 定時觸點, 無鎘
延時類型 Qe
延時范圍 0.3...30 s
控制類型 旋鈕
診斷按鈕
額定電源電壓 [Us] 24...240 V AC/DC 在…上 50/60 Hz
輸入電壓 <= 2.4 V
電壓范圍 19...30 V
供電頻率
50...60 Hz (+/- 5 %)
接線能力
螺釘端子 : 1 x 0.5...1 x 3.3 mm2, AWG 20...AWG 12 硬線 電纜 不帶篐線端子
螺釘端子 : 2 x 0.5...2 x 2.5 mm2, AWG 20...AWG 14 硬線 電纜 不帶篐線端子
螺
釘端子 : 1 x 0.2...1 x 2.5 mm2, AWG 24...AWG 14 軟線 電纜 帶篐線端子
螺釘端子 : 2 x 0.2...2 x 1.5 mm2, AWG 24...AWG 16 軟線 電纜 帶篐線端子
緊固扭矩 0.6...1 N.m 符合 IEC 60947-1
覆蓋材料 阻燃性
重復精度 +/- 0.5 % 符合 IEC 61812-1
溫度偏差 +/- 0.05 %/°C
電壓偏差 +/- 0.2 %/V
延時準確性設置 +/- 10 % 滿量程 在…上 25 °C 符合 IEC 61812-1
絕緣電阻 100 M? 在…上 500 V 直流 符合 IEC 60664-1
復位時間 120 ms (放電)
抗瞬時斷電 <= 10 ms
功耗 VA 3 VA 在…上 240 V 交流
最大功耗(以瓦） 1.5 W 在…上 240 V DC
開關能力以 VA 2000 VA
最小開關電流 [Imin] 10 mA 5 V DC
最大開關電流
8 A
最大開關電壓
250 V 交流
電氣壽命
100000 次 適用 8 A 在…上 250 V AC-1
100000 次 適用 2 A 在…上 24 V DC-1
機械壽命
10000
000 次
額定沖擊耐受電壓 [Uimp] 5 kV 適用 1.2...50 μs 符合 IEC 60664-1
響應延遲 < 100 ms
爬電距離 4 kV/3 符合 IEC 60664-1
過電壓種類
III 符合 IEC 60664-1
安全可靠的數據
MTTFd = 353.8 years
B10d = 320000
安裝位置 任意位置
安裝方式
35 mm DIN 軌 符合 EN/IEC 60715
LED狀態
綠色 LED 背光 (恒定) 適用 撥盤指示燈
黃 LED (恒定) 適用 輸出閉合
黃 LED (快閃) 適
用 輸出打開計時中
黃 LED (慢閃) 適用 輸出閉合計時中
寬度 22.5 mm
產品重量 0.09 kg
絕緣性能 2.5 kV 適用 1 mA/1 minute 在…上 50 Hz 在繼電器輸出和電源之間 和 基本絕緣 符合 IEC 61812-1
符合標準
IEC 61812-1、UL 508
符合指令
2004/108/EC - 電磁兼容
2006/95/EC - 低壓指令
產品認證
CCC
、CE、CSA、GL、UL、RCM、EAC、中國 RoHS
運行溫度 -20...60 °C
貯存環境溫度
-40...70 °C
IP 保護等級
IP20 (螺釘端子) 符合 IEC 60529
IP40 (外殼) 符合 IEC 60529
IP50 (
前面板) 符合 IEC 60529
污染等級 3 符合 IEC 60664-1
抗振動
20 m/s2 (f = 10...150 Hz) 符合 IEC 60068-2-6
抗沖擊
15 gn (非運行) (持續時間 = 11 ms) 符合 IEC 60068-2-27
5 gn (運行期間) (持續時間 = 11 ms) 符合 IEC 60068-2-27
相對濕度
95 % 在…上 25...55 °C
電磁兼容性
電快速瞬變脈沖群抗擾度試驗 (測試等級: 1 kV, 3級 - 電容式連接夾) 符合 IEC 61000-4-4
浪涌放電抗干擾 (測試等級: 1 kV, 3級 - 差模) 符合 IEC 61000-4-5
浪
涌放電抗干擾 (測試等級: 2 kV, 3級 - 共模) 符合 IEC 61000-4-5
抗靜電干擾 (測試等級: 6 kV, 3級 - 接觸放電) 符合 IEC 61000-4-2
抗靜電干擾 (測試等級: 8 kV, 3級 - 空氣放電) 符合 IEC 61000-4-2
射頻電磁場輻射抗擾度試驗 (測試等級: 10 V/m, 3級 - 80 MHz...1 GHz) 符合 IEC 61000-4-3
抗導電 (測試等級: 10 V, 3級 - 0.15...80 MHz) 符合 IEC 61000-4-6
快速突發瞬變 (測試等級: 2 kV, 3級 - 直接接觸) 符合 IEC 61000-4-4
抗電壓偏移 (測試等級: 30 % - 500 ms) 符合 IEC 61000-4-11
抗電壓偏移 (測試等級: 100 % - 20 ms) 符合 IEC 61000-4-11
其他系列產品型號
迷你式時間繼電器
REXL2TMJD
REXL2TMBD
REXL2TMB7
REXL2TMF7
REXL2TMP7
REXL4TMJD
REXL4TMBD
REXL4TMB7
REXL4TMF7
REXL4TMP7
RXZE2M114
RXZE2M114M
RXZES108M
RXZE2S114M
電子式時間繼電器
RE48ATM12MW
RE48AMH13MW
RE48ACV12MW
RE48AML12MW
RUZC2M
RUZC3M
RE48ASOC11AR
RE48ASOC8SOLD
RE48ASOC11SOLD
RE48ASETCOV
RE48AIPCOV
施耐德時間繼電器體積小，精度比較高，安裝簡便，被廣泛應用于工業自動化系統中
全國擁有多個庫存，產品庫存更加充足，貨期更短，滿足您提貨快的要求
我司除了銷售時間繼電器以外，還有熱繼電器，中間繼電器。固態繼電器等施耐德電氣產品
均由廠家供貨，產品質量您無需擔心，歡迎咨詢我們
