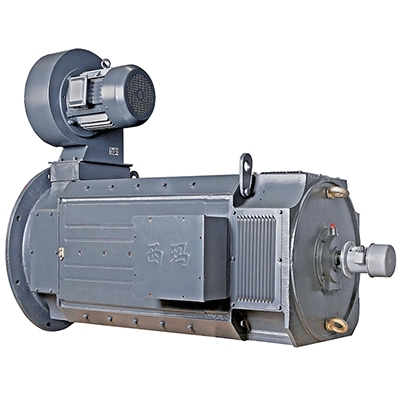

西安泰富西瑪電機：ZSN4系列水泥回轉窯直流電機
型號說明
西安泰富西瑪ZSN4系列直流電機以ZSN4-280-11B為例：Z表示直流電機；SN表示水泥回轉窯；N4表示第四次系列設計；280表示電機中心高；1表示電樞鐵芯長度代號；1表示端蓋代號；B表示帶補償繞組。
注：315、355機座號均帶補償繞組，“B”可不加。
數字1、2表示短、長端蓋。
鐵芯長度由長到短的代號順序為3、2、1、09、08、07。
電機概述
西安泰富西瑪ZSN4系列直流電機是在Z4系列直流電機的基礎上，按水泥回轉窯負載的工況特點開發的專用系列產品。
ZSN4系列西安西瑪電機采用八角形結構，定子空間利用率高，定子磁軛為疊片式，能承受脈動電流與較高電流變化率的工況。電機若用三相全控橋式整流電源，則可不外接平波電抗器。電機采用F級絕緣結構。使電機具有較大的容量。根據水泥回轉窯的特殊工況，按電機的起動矩可達2.5倍額定轉矩的要求，進行設計制造。采用管道通風的冷卻方式，使電機能在粉塵轉大的惡劣環境中，安全可靠的運行。
電機性能
1、電機在下列使用條件應能額定工作：
1.1、海拔不超過1000m。
1.2、進入電機的冷卻介質溫度不超過40℃。
1.3、電動機為連續工作制(S1)。
1.4、電動機電樞回路和勵磁由靜止整電源供電，也可用直流發電機組供電。
1.5、對管道通風冷卻的電機，其風量風壓應滿足下表的規定，進風口在電機非換向器側端蓋上。
| 機座號 | 風量（m3/h） | 靜壓（Pa） |
| ZSN4-225 | 2880 | 1400 |
| ZSN4-250 | 3000 | 1400 |
| ZSN4-280 | 4000 | 1600 |
| ZSN4-315 | 4680 | 1600 |
| ZSN4-355 | 5200 | 1600 |
友情鏈接
西瑪電機舊版網站：http://www.ximajituan.com/
泰富西瑪電機：http://www.taifuximadianji.com/
西瑪電機：http://www.taifudianji.com/
高效節能電機：http://www.xiandianjichang.com/
三相異步電動機：http://www.xianximadianji.com/
變頻調速電機：http://www.bianpindianji.com/
ZSN4系列水泥回轉窯直流電機技術參數——西安泰富西瑪電機
| 型號 |
額定 功率 |
電樞 電流 |
額定轉速 （440V） |
勵磁 功率 |
電樞回路 電阻 |
電樞回路 電感 |
磁場 電感 |
效率 |
慣量矩 GD2 |
重量 |
| KW | A | r/min | W | Ω20℃ | mH | H | % | kg·m2 | kg | |
| ZSN4系列水泥回轉窯直流電機——西安泰富西瑪電機 | ||||||||||
| ZSN4-255-091 | 55 | 140 | 1500 | 1100 | 0.1627 | 3.8 | 11.1 | 87.8 | 3.68 | 530 |
| 40 | 104 | 1000 | 0.3113 | 7.9 | 9.4 | 85.46 | ||||
| ZSN4-255-11 | 75 | 188 | 1500 | 1300 | 0.1091 | 2.6 | 12.6 | 89.6 | 4.2 | 580 |
| 40 | 104 | 750 | 0.351 | 12.5 | 10.3 | 84.14 | ||||
| ZSN4-255-21 | 90 | 224 | 1500 | 1500 | 0.093 | 2.56 | 11.36 | 90.4 | 4.8 | 630 |
| 55 | 140 | 1000 | 0.1956 | 4.7 | 12 | 87 | ||||
| ZSN4-250-11B | 110 | 276 | 1500 | 2500 | 0.07 | 1.9 | 7.8 | 89.4 | 5.0 | 810 |
| 75 | 195 | 1000 | 0.158 | 1.82 | 10.2 | 86.8 | ||||
| 55 | 147 | 750 | 0.261 | 3.23 | 15 | 86.6 | ||||
| ZSN4-250-21B | 125 | 312 | 1500 | 2800 | 0.073 | 1.0 | 11.5 | 89.6 | 5.6 | 890 |
| 90 | 230 | 1000 | 0.110 | 1.2 | 4.1 | 87 | ||||
| ZSN4-250-31B | 75 | 196 | 750 | 2800 | 0.156 | 1.9 | 9.8 | 85 | 6.2 | 960 |
| ZSN4-280-091B | 160 | 397 | 1500 | 2850 | 0.0424 | 0.42 | 6.7 | 90.1 | 8.8 | 1080 |
| 110 | 281 | 1000 | 0.0934 | 1.1 | 12.2 | 87.9 | ||||
| ZSN4-280-11B | 190 | 471 | 1500 | 3000 | 0.0321 | 0.4 | 5.9 | 90.4 | 10 | 1190 |
| 125 | 316 | 1000 | 0.0726 | 0.88 | 7.2 | 88.8 | ||||
| 90 | 233 | 750 | 0.144 | 1.65 | 7 | 85.4 | ||||
| ZSN4-280-22B | 220 | 540 | 1500 | 3250 | 0.0275 | 0.4 | 8.6 | 91.3 | 11.2 | 1300 |
| ZSN4-280-21B | 160 | 403 | 1000 | 3250 | 0.059 | 4.3 | 16 | 88.8 | ||
| 110 | 282 | 750 | 0.102 | 1.54 | 14.3 | 86 | ||||
| ZSN4-315-072 | 250 | 616 | 1500 | 2950 | 0.0246 | 0.41 | 9.1 | 91.5 | 12.8 | 1315 |
| ZSN4-315-071 | 125 | 323 | 750 | 2950 | 0.095 | 1.71 | 15.5 | 86.8 | ||
| ZSN4-315-082 | 280 | 690 | 1500 | 3360 | 0.0209 | 0.34 | 8.0 | 91.6 | 15.6 | 1475 |
| 190 | 475 | 1000 | 0.0401 | 0.7 | 6.5 | 90.1 | ||||
| ZSN4-315-092 | 315 | 770 | 1500 | 3570 | 0.0142 | 0.26 | 7.9 | 92.4 | 18.4 | 1635 |
| 220 | 543 | 1000 | 0.032 | 0.6 | 8.01 | 90.8 | ||||
| ZSN4-315-091 | 160 | 405 | 750 | 3570 | 0.0611 | 1.12 | 7.95 | 87.8 | ||
| ZSN4-315-12 | 250 | 615 | 1000 | 3880 | 0.0265 | 0.55 | 9.7 | 91 | 21.2 | 1795 |
| 190 | 478 | 750 | 0.048 | 1.01 | 9.68 | 89.1 | ||||
| ZSN4-315-22 | 220 | 550 | 750 | 4040 | 0.0396 | 0.86 | 5.76 | 89.4 | 24 | 1985 |
| ZSN4-355-082 | 280 | 685 | 1000 | 3000 | 0.023 | 0.38 | 9.8 | 92.1 | 32 | 2310 |
| 250 | 620 | 750 | 3600 | 0.0315 | 0.96 | 6.4 | 90.6 | |||
| ZSN4-355-092 | 315 | 770 | 1000 | 3600 | 0.0186 | 0.32 | 7.16 | 92 | 36.8 | 2530 |
| 280 | 697 | 750 | 0.0295 | 0.57 | 7.16 | 90.1 | ||||
| ZSN4-355-12 | 355 | 868 | 1000 | 3800 | 0.0151 | 0.26 | 7.67 | 92.2 | 42 | 2780 |
| 315 | 780 | 750 | 4500 | 0.0269 | 0.50 | 5.39 | 90.6 | |||
|
