重慶養殖廠智能控制系統
以牧場環境智能監控系統為例
一、? ?項目簡述
本項目為實現牧場牛棚內溫濕度、氫氣、硫化氫等氣體全天不間斷監控；且通過各項實時數據的變化聯動控制風機的啟停，更加科學智能的管理棚內設施，加大企業自動化管理的力度，為企業節約資源、提高生產質量。
系統采用B/S架構，可由一個總管理員進行管理，也可按部門及權限創建管理員分級管理。各部門管理員通過賬號密碼登陸，進行牛棚內溫濕度、氨氣、硫化氫等數據的實時查看、各風機運行狀態的查看、手動/自動啟停風機、歷史曲線/歷史記錄的查詢、各項數據下載、打印等功能。管理界面可通過數值、列表、狀態圖片等多元化方式展示；也可通過場景圖及監控點功能模擬實際監控場景進行動態化管理。當棚內溫濕度超過設定高低范圍，軟件端清晰的產生報警，并可通過微信、短信等方式，準確及時的向管理員報警。系統可根據儲棚內各測溫點分組數據自動生成餅圖、柱狀圖，對歷史數據的最高值、最低值、平均值等參數進行大數據智能匯總分析。
本系統為企業實現自動化智能管理提供了有效的科學依據，為企業步入信息化時代邁出鏗鏘步伐。
二、 項目拓?fù)鋱D
?
三、系統構成
3.1 環境氣體采集
本部分由無線溫濕度采集儀及多合一氣體監測儀組成。無線溫濕度采集儀與多合一氣體監測儀通過wifi通訊或zigbee自組網方式相連接，數據傳輸至多功能可編程控制器中。
3.2多功能可編程數據采集器

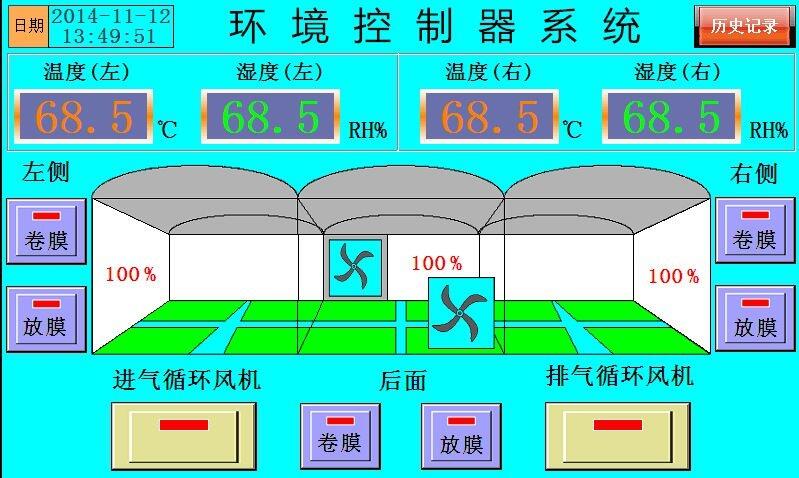

多功能數據采集器接收無線溫濕度采集儀及多合一氣體檢測儀的實時數據，通過GPRS將數據上傳至云系統；并且與現場人機交互界面相連接，人機界面與采集器通過邏輯編程，貫通實現棚內各項環境數據的實時顯示及同步控制，同時，多功能可編程數據采集器自帶8路開關量輸入輸出，同步實現棚內風機的自動化開關控制。
3.3 易云物聯網智能管理系統
? 棚內各項數據及風機啟停情況實時傳輸至易云系統，用戶無需到達牛棚現場，可遠程通過任意鏈接互聯網的PC/手機等，通過瀏覽器憑賬號密碼登陸系統，實現棚內環境數據的實時監控、歷史數據查詢下載、智能報警等功能。
3.4 現場控制邏輯
本項目的控制邏輯為：
（1）? 溫濕度、氨氣、硫化氫的上下限值設定范圍可調；
（2）? 當舍內采集到的實時溫度高于設定最高限值，但濕度低于最高限值時，不自動啟動風機；當實時溫度濕度同時高于設定的最高限值，啟動風機，風機同開；
（3）? 當舍內氨氣、硫化氫的實時數據任一數值高于設定的最高限值，自動啟動風機，風機同開；
（4）? 當舍內溫度、濕度、氨氣、硫化氫采集的實時數值均低于設定的最低限值，自動關閉風機，風機同關；
（5）? 可切換手動/自動開關模式；
（6）? 數值更新時間為30秒/次。
四、系統功能簡述
1.系統可設置總管理員，也可分級進行管理，各管理員通過賬號密碼登陸，進行本部門溫度數據的實時查看、歷史曲線/歷史數據的查詢下載、打印等操作。
?
2.管理界面可通過數值、列表、狀態圖片等多元化方式展示；也可通過場景圖及監控點功能模擬實際監控場景進行動態化管理。
? ? ?
? ? ?
3.當溫度超過設定高低范圍，軟件端清晰的產生報警，并可通過微信、短信等方式，準確及時的向管理員報警。
4.系統可根據各測溫點歷史數據自動生成曲線圖、餅圖、柱狀圖，對歷史數據的最高值、最低值、平均值等參數進行大數據智能匯總分析。
? ?
? ?
? ?
5.系統可自動生成標準日?qǐng)?bào)表、高低日?qǐng)?bào)表、可調月報表、標準月報表及高低月報表等，并可導出到本地電腦進行保存及打印，便于各部門進行存檔整理。
6.地圖場景可以清晰明了的看到各部門監控點所在的具體位置，還可實現地圖場景與模擬場景的任意切換，管理者可以俯瞰整個應用場景的系統構成。
