華為UPS電源的爭取開機步驟：1次開機：(1）按以下順序合閘：打開儲能電池開關(2）按住約5秒UPS啟動面板“開”鍵，UPS電源系統將啟動，UPS將以蓄電池供電模式開機.（3）打開UPS電源市電輸入開關，此時UPS由電池模式供電自動切換為市電供電，蓄電池進入充電狀態（4）經空載運行約10分鐘后，按照負載功率由小到大的開機順序啟動負載.（此步可忽略）關機首先關閉負載，讓UPS空載運行10分鐘，待機內熱量排出后，按住開關鍵至關機即可.
?
華為UPS電源的結構及工作方式華為UPS電源高頻機為:IGBT+IGBT+無隔離變壓器;定義工頻機為:可控硅(SCR)+IGBT+隔離變壓器?？闪矶N結構:可控硅(SCR)整流器+IGBT逆變器+無變壓器UPS、IGBT整流器+IGBT逆變器+隔離變壓器UPS,沒有被包含在討論內。如果4種形態中缺少二種形態,這樣的討論,意義就被降低了。因為,其他的UPS分類情況,分類如:按照輸入輸出相數分類、工作模式分類、容量大小分類等等,均是沒有漏項的分類。
華為UPS電源能并機嗎？華為UPS電源可以保證輸出電源的穩定、精密、可靠、讓負載安全運行。并機卡采用數字化控制技術，能實現并聯擴容和并聯冗余的功能，為用戶提供電源規劃的彈性和安全保障。這種架構能夠隨企業需求彈性延伸，做到真正地隨需應變。值得一提的是，UPS電源只需在每臺機器上加裝一塊并機卡就能實現真正地并機，所以對于企業今后的擴容奠定了良好的基礎。有關負責人表示，這種設計很好地考慮到用戶需求，也是一種經濟可行的產品設計。PS:并機卡需要額外購買，并不屬于標配。
華為UPS電源使用過程中的注意事項華為UPS電源使用過程中的注意事項：（1）巡檢內容。設備的溫度、機器的噪聲和振動情況有無變化；機房內有否異味；電池外殼有否變形、爬酸和漏液，電池連接有否松動.2）定期保養內容。檢查線路連接是否牢固，設備溫升是否變高，熔絲是否變形，斷路器是否有熱點.（3）長期運行的負荷每相負載一般應控制在額定容量的70%以內，盡量將三相負荷調均衡.（4）當增加新設備時要特別關注UPS的帶載量，目前的UPS有高頻機和工頻機之分，負載功率因數也有不同，? 所以要仔細計算其帶載量.（5）檢查配電柜開關容量的利用情況，根據實際負載及時整定開關保護值.
華為UPS電源工頻機內置隔離變壓器及電路圖：華為UPS電源輸出隔離變壓器的功能是非常重要的,因為只有當用電路措施能夠完全實現它的功能時,才有可能在新一代設備中替代并取消它。
應該說,這個變壓器是工頻機全橋逆變器不可分離的構成部分
?
?
?
?
?
?
產品規格

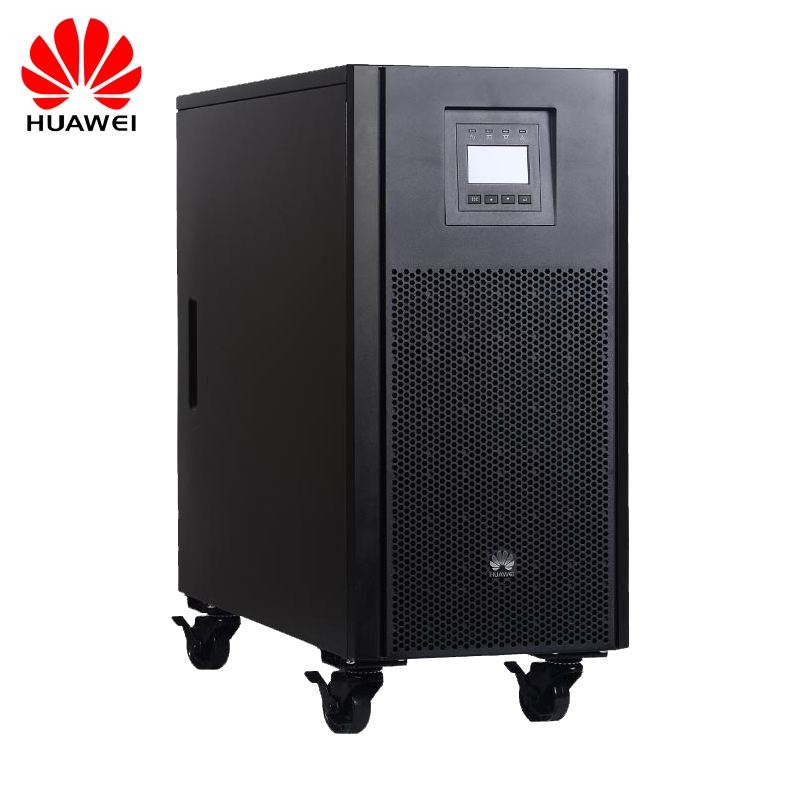

型號UPS5000-A-30KUPS5000-A-40KUPS5000-A-60KUPS5000-A-80KUPS5000-A-120K
容量 30kVA/30kW 40kVA/40kW 60kVA/60kW 80kVA/80kW 120kVA/120kW 輸入 輸入?三相五線 額定輸入電壓 380/400/415Vac 輸入電壓范圍 138-485Vac 額定頻率 50/60Hz 輸入頻率范圍 40-70Hz 輸入功率因數 0.99 輸入電流諧波 ≤3% 旁路輸入?三相五線 旁路輸入電壓 380/400/415Vac 旁路輸入頻率 50/60±6Hz 電池電壓 384Vdc (12V電池節數30到40可調, 默認32節 ) 輸出 輸出三相五線 電壓 380/400/415Vac±1% 頻率 同步狀態，跟蹤旁路輸入(正常模式)，50/60Hz±0.25%(電池模式) 波形失真 THDv＜1% 輸出功率因數 1 過載能力 110%負載60min后轉旁路；125%負載10min后轉旁路；150%負載1min后轉旁路 環境 工作溫度 0-40℃ 儲存濕度 -40-70℃ 相對濕度 0%-95%(無冷凝) 工作海拔高度 海拔高度不應超出1000m，若超出1000m 時按IEC62040-3規定降額使用 噪音 ≤58dB ≤64dB 其他 高×寬×深 (mm) 500×264×800 1020×440×850 重量 70kg 200kg 240kg 通訊 干接點、RS485、SNMP設備配置主機
UPS5000-A-30K：輸出功率30kVA/30kW，根據負載功耗及并機數目選擇機型
?
?
?
?
注意事項：
1）UPS的使用環境應注意通風良好，利于散熱，并保持環境的清潔。
2）切勿帶感性負載，如點鈔機、日光燈、空調等，以免造成損壞。
3）UPS的輸出負載控制在60%左右為**，可靠性**。
4）UPS帶載過輕（如1000VA的UPS帶100VA負載）有可能造成電池的深度放電，會降低電池的使用壽命，應盡量避免。
5）適當?shù)姆烹?，有助于電池的激活，如長期不停市電，每隔三個月應人為斷掉市電用UPS帶負載放電一次，這樣可以延長電池的使用壽命。
6）對于多數小型UPS，上班再開UPS，開機時要避免帶載啟動，下班時應關閉UPS；對于網絡機房的UPS，由于多數網絡是24小時工作的，所以UPS也必須全天候運行。
7）UPS放電后應及時充電，避免電池因過度自放電而損壞
?
?
?
UPS的使用
1)正常的開機順序
? ? 由于一般負載在啟動瞬間存在沖擊電流,而UPS內部功率元件都有一定的安全工作區范圍,盡管我們在選用器件時都留有一定的余量,但是過大的沖擊電流還是會縮短元器件的使用壽命，甚至造成元器件損壞。因此 ,在使用時應盡量減小沖擊電流帶來的損害。
? ? 一般UPS在旁路工作時，抗沖擊能力較強,我們可以利用這一特點在開機時采用以下方式進行：先送市電給UPS，使其處于旁路工作,再逐個打開負載,先開沖擊電流較大的負載,再開沖擊電流較小的負載,然后UPS面板開機，使其處于逆變工作狀態。開機時千萬不能將所有負載同時開啟,也不可帶載開機。
2)關機順序
? ? 關機順序如下：先逐個關閉負載，再將UPS面板關機,使UPS處于旁路工作而充電器繼續對電池組充電。如果需要UPS無輸出，將UPS完全關閉,則再將輸入市電斷開即可。
3）后備式UPS的使用
? ? 后備式UPS一般在市電狀態下沒有負載檢測功能，只靠輸入保險絲起保護。如用戶使用時不注意這點，在市電時很容易帶載過大，雖然市電狀態下，UPS還可能繼續工作，但一旦市電異常轉電池逆變工作時，UPS就會因過載保護而關機,嚴重時會造成UPS損壞，以上情況都會造成輸出中斷，給用戶帶來一定的損失。因此在使用后備式UPS時應特別注意不要帶載過量。
4）長效型UPS的使用
? ? 長效型UPS由于采用外接電池組以延長供電時間，外接電池的好壞直接影響到UPS的放電時間。因此在使用長效型UPS時應特別注意電池的使用和保養。關于電池使用保養問題的詳細說明請參閱以后內容。
? ? 由于長效型UPS外置電池與UPS主機是分開的，相互間由電池連線連接，一般正常使用時不會有什么問題，但是當用戶在裝機或移機時，就會需要進行重新連線，在連線時應注意以下幾個問題：
? ? ①電池連接時電壓極性要正確；
? ? ②電池與主機之間的連線先不要連接，等UPS市電輸入產生充電電壓后再連接。即UPS先上市電再接電池（后備長效機以及C系列6KVAS以上機器則應該先接電池，否則無法開機）。
放電時間的配置
停電后UPS是依靠電池儲能供電給負載的，標準性UPS本身機內自帶電池,在停電后一般可繼續供電幾分鐘至幾十分鐘，而長效型UPS配有外置電池組,可以滿足用戶長時間停電時繼續供電的需要，一般長效型UPS滿載配置時間可達數小時以上。
一般長效型UPS備用時間主要受電池成本、安裝空間大小以及電池回充時間等因素的限制。一般在電力環境較差，停電較為頻繁的地區采用UPS與發電機配合供電的方式,見原理圖。當停電時,UPS先由電池供電一段時間,如停電時間較長,可以啟動備用發電機對UPS繼續供電，當市電恢復時再切換到市電供電。
電池供電時間計算
電池供電時間主要受負載大小、電池容量、環境溫度、電池放電截止電壓等因素影響。一般計算UPS電池供電時間,可以計算出電池放電電流,然后根據電池放電曲線查出其放電時間。電池放電電流可以按以下經驗公式計算: ? ? ? ?
放電電流=UPS容量(VA)×功率因數/電池放電平均電壓×效率
如要計算實際負載放電時間,只需將UPS容量換為實際負載容量即可。
UPS的安裝
UPS安裝質量好壞直接影響到UPS系統今后的長期運行,尤其是大中型UPS，因此大中型UPS在規劃到安裝過程中都應該規范。
一般來講,UPS在安裝時主要考慮以下幾方面因素：
電網情況、負載容量及特性、使用環境、接地情況、配線及開關容量等。
1) 電網情況
? ? 主要包括電網電壓波動范圍、停電頻率等以確定UPS備用時間的配備。如有必要可以在UPS前極增設其他保護措施。
2) 使用環境
? ?溫度：要求為0℃~40℃
? ?濕度：要求為10%~90%
? ?落塵：UPS周圍環境要保持清潔，這樣可以減少有害灰塵對UPS內部線路的腐蝕
? ?結構：UPS長延時配置時，電池可能較重,此時應考慮地板承重問題
? ?空間大?。簯ＷCUPS進行維護時，工程人員有一定的施展空間
3）接地情況
? ? 在電腦系統中為了確保電腦系統穩定可靠工作,防止寄生電容耦合干擾，保護設備及人身安全，因此必須要有良好的接地系統。在接地系統中以接地電阻來表示接地好壞,一般接地電阻小于5Ω較為理想。
4)配電要求
UPS電源的配電可以參照以下表格中數據
1 開關容量 熔斷器容量
(可不裝) 電池配線 輸入配線 輸出配線?
R相 S相 T相?
C6KVAS >32A 32A 專用線 6mm2 1 1 6mm2?
C10KVAS 47A 47A 專用線 10mm2 1 1 10mm2?
3C10KVAS 47A 47A 6mm2 10mm2 6mm2 6mm2 10mm2?
3C15KVAS 74A 74A 10mm2 16mm2 10mm2 10mm2 16mm2?
3C20KVAS 98A 98A 16mm2 25mm2 16mm2 16mm2 25mm2
