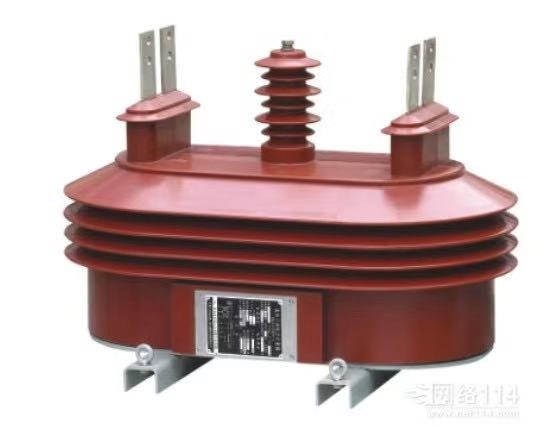

JLSZV-6，JLSZV-10型組合互感器是由兩臺單相全絕緣電壓互感器組成三相“V”型接線，A、C相分別串接兩臺電流互感器，供10KV及以下電力線路作電流、電能計量用。電流互感器可做成高精度多變比結構，為以后系統增容帶來方便。產品用戶外環氧樹脂澆注，外形用防雨傘裙，表面爬電距離大，具有耐電弧、防雨、防塵、耐腐蝕、耐紫外線等特點，是電網改造的理想換代產品。
|
產品型號 |
額定電流比 (V)
|
準確級及額定輸出（VA） COSφ=0.8
|
一秒熱穩定電流 (kA)
|
動穩定電流 (kA) | 重量 (kg) | |||
| 0.2S | 0.5S | 0.2 | 0.5 | |||||
|
JLSZV-6W JLSZV-10W |
5-15/5 | 10 | 10 | 10 | 15 | 120I 1n | 300I 1n | 126 |
| 20-75/5 | 220I 1n | 550I 1n | ||||||
| 100-200/5 | 34 | 85 | ||||||
| 300-600/5 | 65 | 163 | ||||||
| 額定電壓比 (V) | 準確級及額定輸出（VA） COSφ=0.8 |
極限輸出 (VA)
|
||||||
| 0.2 | 0.5 | 1 | ||||||
| 6000/100 | 20 | 30 | 50 | 300 | ||||
|
10000/100 |
||||||||
