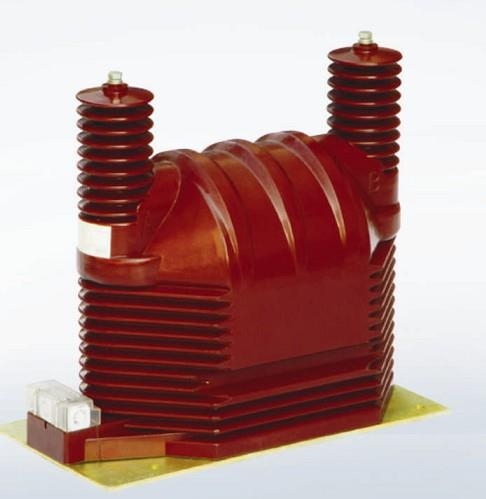

JDZ9-35Q電壓互感器為環氧樹脂澆注全封閉結構，適用于額定頻率50Hz或60Hz,額定電壓35kV的電力系統中，作電能計量、電壓監控和繼電保護用。本產品符合IEC60044-2及GB1207《電壓互感器》標準。
本系列電壓互感器為環氧樹脂澆注全封閉結構，鐵心與繞組澆注成一體，底部有安裝板。 JDZ(F)9-35為單相、相對相連接，JDZF9-35有兩個二次繞組，即電能測量與電壓監控分開；JDZX(F)9-35為單相、相對地連接，一次A端接相線，N端接地，JDZXF9-35有三個二次繞組，即電能測量、電壓監控和繼電保護分開。JDZX(F)9-35G為全絕緣結構，一次A端接相線，N端接地, JDZXF9-35G有三個二次繞組，即電能測量、電壓監控和繼電保護分開。
| 型號 | 額定電壓比 (kV) | 準確級組合 | 額定輸出(VA) | 極限輸出(VA) | 額定絕緣水平（kV） |
| JDZ9-27.5 | 27.5/0.1 | 0.2 | 75 | 1000 | 35/95/200 |
| 0.5 | 150 | ||||
| JDZ9-35 | 35/0.1 | 0.2 | 75 | 1000 | 40.5/95/200 |
| 0.5 | 150 | ||||
| JDZF9-27.5 | 27.5/0.1/0.1 | 0.2/0.2 | 30/30 | 2×500 | |
| 0.2/0.5 | 30/60 | ||||
| 0.5/0.5 | 60/60 | ||||
| JDZF9-35 | 35/0.1/0.1 | 0.2/0.2 | 30/30 | 2×500 | |
| 0.2/0.5 | 30/60 | ||||
| 0.5/0.5 | 60/60 | ||||
| JDZX9-35 | 35/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 50/100 | 1000 | |
| 0.5/6P(3P) | 100/100 | ||||
| JDZXF9-35 | 35/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/6P(3P) | 25/25/100 | 2×500 | |
| 0.2/0.5/6P(3P) | 25/50/100 | ||||
| 0.5/0.5/6P(3P) | 50/50/100 | ||||
| JDZX9-35G | 35/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 30/100 | 800 | |
| 0.5/6P(3P) | 60/100 | ||||
| JDZXF9-35G | 35/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/6P(3P) | 20/20/100 | 2×400 | |
| 0.2/0.5/6P(3P) | 20/30/100 | ||||
| 0.5/0.5/6P(3P) | 30/30/100 |
