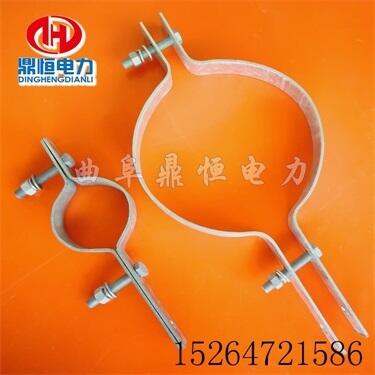

光纜抱箍分為單長尾抱箍和雙長尾抱箍，一般抱箍與耐張金具配套適用。抱箍起聯接作用，架設ADSS自承纜式，耐張線夾，懸垂線夾需要用抱箍固定在水泥桿上。
單長尾組成：抱箍裝置由箍板、翼板、拉結筋板、螺栓及內襯墊構成。
光纜抱箍特點：本公司生產的光纜抱箍采用優質軍工鋼板精工制作，使用熱鍍鋅技術，耐腐蝕、壽命長、強度高，是通信、電力線路施工中的選擇，歡迎新老客戶光臨選購。
ADSS光纜架設中，水泥桿線路一般要用到抱箍來實現耐張線夾及懸垂線夾與桿塔的聯接安裝。
一般來說，可以通過標準化圖集來查看所需抱箍的尺寸，但城鄉安裝施工人員手里都沒有標準化圖集，就算手中有圖集，上面也都是一些典型的標準化抱箍安裝尺寸，在現實施工中，許多業主需要在電線桿上進行非標安裝，圖集上很難查到；另一方面，各類國標抱箍造價昂貴，很多施工隊會自己去根據尺寸量身定做，不僅在經濟上劃算，安裝也會得心應手。下面我們就給大家講一下電線桿的相關尺寸和抱箍的直徑計算方法，以便廣大電力施工部門能夠順利的進行施工安裝。
一、知道電線桿的稍徑（最細一端直徑），如何算出電線桿底徑？
我們可以根據底徑計算公式（ 底徑=L/75+稍徑）來得出，其中底徑是指電線桿大頭直徑，L是指電線桿的總長度，稍徑是指電線桿最細一端直徑。
比如：已知某電桿為國標環形預應力電桿，型號為φ190-12m，求該電桿底徑。
解：稍徑為190mm，長度L為12000mm，則底徑=12000/75+190=350mm
二、已知電線桿稍徑，如何算出距電桿頂端任意位置的直徑？
這是我們在安裝抱箍的時候經常會用到的算法，具體算法和上面計算底徑的方法大同小異，計算公式為D1=L1/75+稍徑，其中D1為距電桿頂端任意位置直徑，L1為距電桿頂端任意處長度，稍徑為電桿最細一端直徑。
比如：已知電桿型號為φ190-15m，據電桿頂端1200mm需放置抱箍一副，求抱箍直徑。
解：抱箍直徑=1200/75+190=206mm，所以需要抱箍直徑為206mm。
三、在知道電線桿任意一處直徑時，求距離其某一位置處直徑。
當某一位置位于任意一處的上方時（即靠近電桿小頭位置），D1=D2-L1/75;當某一位置位于任意一處下方時（即靠近電桿大頭位置），D1=L1/75+D2。其中D1為所求位置直徑，L1為已知位置和所求位置直線距離，D2為已知位置直徑。
其實電線桿尺寸和抱箍直徑計算萬變不離其宗，其計算公式均為D1-D2=L/75。此計算法則適用于所有錐度為1:75的錐形桿，在日后的施工安裝中，大家可以根據這個公式靈活運用
抱箍選配技術數據要求
|
型號 |
安裝位置處桿徑 |
重量 |
|
破壞荷力 |
|
DBG-165 |
Φ165 |
3.2 |
|
70 |
|
DBG-195 |
Φ195 |
3.4 |
|
70 |
|
DBG-215 |
Φ215 |
3.6 |
|
70 |
|
DBG-230 |
Φ230 |
3.8 |
|
70 |
|
DBG-260 |
Φ260 |
4.1 |
|
70 |
|
DBG-300 |
Φ300 |
4.5 |
|
70 |
|
DBG-400 |
Φ400 |
5.5 |
|
70 |
