適用范圍
1. 適用于爆炸性氣體環境1區,2區危險場所。
2. 適用于ⅡA,ⅡB類爆炸性氣體環境。
3. 適用于可燃性粉塵環境21區、22區場所。
4 適用于T1-T6(4)組溫度組別。浙江浙創防爆電氣有限公司
5. 廣泛適用于石油開采、煉油、化工、軍工等危險環境及海洋石油平臺、油輪等場所。
產品特色

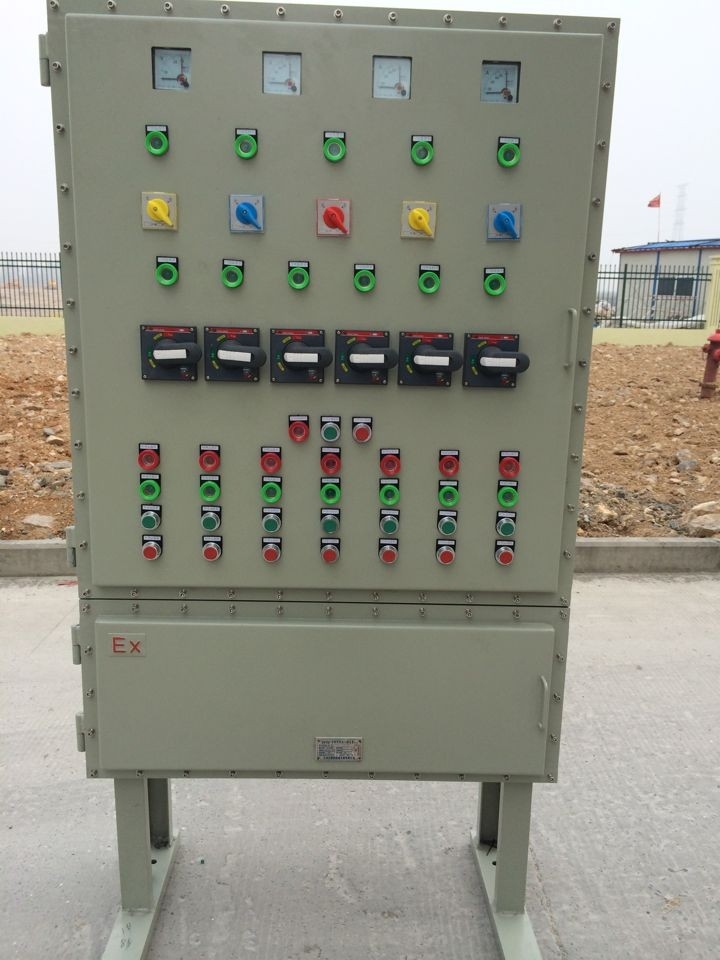

1. 本產品為復合型，開關箱采用隔爆型結構，母線箱及出線箱采用增安型結構。采用模塊結構，各種回路可以自由選擇組合。
2. 本產品全面推出新型優化的設計方案及操作機構。
全新的設計方案優化了內部元件，進出線腔接線端子，面板布局配置等。使得產品結構更加合理,更經濟實惠,性能更加完善。新型操作機構采用連動結構獨立于操作面板，采用卡扣方式安裝于內部元件上，結構緊湊合理,通用性強,操作方便,手感好。并且設有自動導向功能，在檢修后，蓋板可以輕松合上。
3. 有特殊要求可特制。
4. 鋼管或電纜布線均可。
訂貨須知
用戶在訂貨時，須注明配電箱的回路數，各回路相應的電流以及斷路器的極數，若需帶漏電功能，則還需注明; 若需帶總開關則請注明總開關的電流及極數，并注明進出線方向，進出線規格及對應的數量。
動力配電箱開關布局及安裝尺寸部分可參照后面的外形及安裝舉例動力照明混裝時，配電箱的布局,外形,安裝均和動力配電箱相同。
一般情況下，用戶必須提供配電電氣系統圖。
技術參數：
防爆標志：ExdeⅡBT6、ExdeⅡCT6。
額定電壓：220V/380V
主回路額定電壓：63A-100A
支路額定電流：1A 2A 4A 6A 10A 20A 25A 32A
防護等級：IP55 IP65(加裝防雨罩)
防腐等級：WF1
總開關配置: C65或CM1
支路開關配置：C65系列開關以及各種帶漏電保護功能。
CM1等塑料外殼式斷路器
母線腔配置：內部設有母線和防爆指示燈。
接線腔配置：接線腔設置的接線端子為TC系列或UK系列。
引入口配置：引入裝置規格為G1/2″-G3″，并可根據要求進行特制。
