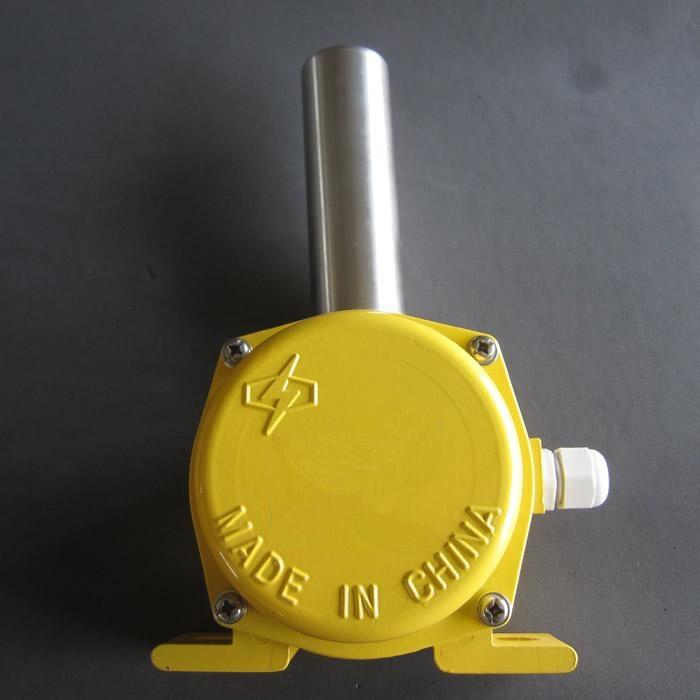

PP兩級跑偏開關主要用于輸送機膠帶跑偏檢測，防止膠帶跑偏而造成物料溢出等故障。本機廣泛應用于礦山、電力及化工等行業的運輸系統中。
工作原理
當運行中的膠帶發生跑偏時，膠帶邊緣帶動立棍旋轉并擠壓立棍使之傾斜。若立棍傾斜大于一級動作角度時，開關便發出一組信號用于警告，若立棍傾斜大于二級動作角度時開關便發出另一組信號用于停機。膠帶機恢復正常運行后，立棍自動復位。
開關接線
PP兩級跑偏開關內部有2個微動開關K1；K2，可根據實際需要連接成常開或常閉合。
|
詳細參數 |
|
|
環境溫度：-30℃~+60℃ |
相對濕度：不大于85% |
|
觸點數量：1常開1常閉 |
觸點容量：24~380V AC/DC 電流：1:5A |
|
作用力 ：20~60N |
重 量：1.75KG |
|
可靠性 ：106次 |
防護等級：IP65 |
|
動作角度：12°-30° |
極限角度：70° |
安裝與使用
1、開關平衡地安裝在機架固定支架上，然后焊接在膠帶機架上；
2、將立棍軸線與膠帶片面相垂直，立棍與膠帶邊緣距離為50mm-100mm ；
3、膠帶位于立棍下端1/3處；
4、每50m膠帶至少需要安裝一對跑偏開關。
