非線性負荷模擬裝置采用現代電力電子技術和基于高速DSP器件的數字信號處理技術制造，內嵌領先的模塊化三電平技術，以雙向變流器為核心，內置可控電流源，可模擬各種非線性諧波負荷、沖擊性負荷、惡性負荷；它的負荷曲線與電力工況可以根據試驗需求預先編程設定，可根據預先設置運行時間自動加載。設備操作簡單靈活，已廣泛應用于電氣實驗室測試系統以及各類電力電子產品研發試驗平臺。
非線性負荷模擬裝置還等同于一臺高性能的電力諧波發生器，各次諧波的幅值和相位參數可分別獨立預先設置，根據設定時間自動運行。此裝置發出諧波次數最多可達41次，且精度誤差控制在10%左右；設備同時具備有交流饋能負載的功能，能將被測產品輸出的交流電能反饋至電網。
設備電氣參數：
1、設備輸出功能
（1）電流設置范圍：0-100A連續可調節；
（2）電流輸出精度：±(1%FS+5dgt)；
（3）電流設置分辨率：不低于0.1A；
（4）功率輸出精度：±(0.1%FS+5dgt)；
（5）相位輸出精度：不低于±0.25°（2-10次諧波）。
2、設備監測界面
（1）電流測量精度（監測顯示）：±(1%FS+5dgt)；
（2）電壓測量精度（監測顯示）：±(1%FS+5dgt)；
（3）功率測量精度（監測顯示）：±(0.1%FS+5dgt)；
（4）功率因數測量精度（監測顯示）：不低于0.01；
（5）相位測量精度（監測顯示）：不低于±0.25°（2-10次諧波）；
（6）顯示位數：小數點后1位；
（7）諧波信息可在監測界面顯示。
3、諧波輸出功能：
（1）諧波幅值精度：±(1%FS+5dgt)，
（2）諧波相位精度：不低于±0.25°（2-10次諧波）；
（3）最大諧波次數： 41次；
（4）設置位數：小數點后1位。
4、階段性波形暫未配置時間可控功能 ：
（1）上升下降時間：0-10min可設；
（2）最大定時時間：24h；
（3）最大變化段數：20個；
（4）控制策略可預先設定，保存運行。
5、設備具備波形復現功能：
可通過遠程計算機按csv、xls、xlsx格式進行輸出波形配置，且配置點數取決于設備許可的范圍，采樣率可按原采樣速率進行匹配，（如設置最高10K的采樣，則如果高于該采樣，可進行按10K自動間隔取點，按照差值取點復現波形）。
6、設備配置典型非線性負荷的電力工況庫：
（1）設備配置典型負載工況庫；
（2）工況庫可根據需求自行擴展，如可將錄制波形制作為工況庫。
設備主要功能：
1.現場工況模擬功能
通過錄波儀采集到的現場實時數據，按設備指標應進行處理后，在需滿足設備許可范圍條件下，可以導入到控制器中，在實驗室可以復現故障現場的電力工況。
1)可以模擬電氣化鐵路、煉鋼廠、港口碼頭、電解鋁廠等典型非線性負荷；
2)可以模擬光伏、風力等新能源發電和電動汽車、節能產品等新型非線性負荷；
3)可以模擬電機、空調、冰箱、電梯啟動瞬間沖擊，以測試供電系統的穩定性；
2.測試流程管理功能
1)有預設置功能，通過上位機軟件設定，負荷曲線可以預先編程設定；
2)運行模式、負荷功率、運行時間可以設定后自動執行；
3.典型工況庫功能
非線性負荷模擬裝置可實現對中頻爐、電弧爐、電焊機、軋機、電解化工整流器、游梁式油田抽油機的負荷特性模擬。
4.波形復現功能
可以根據現場錄制或者編制的負荷波形文件自動對負載裝置進行設置，實現僅需負荷波形即可復現現場工況或所需負荷特性的功能；
5.可根據需求配置負載模擬工況
1)既可以模擬三相負載，也可以模擬單相負載，三相獨立可調，可工作在不同模式下；
2)負荷基波和諧波的電壓、電流、功率可以單獨配置；
3)基波和諧波電壓、電流和功率可分別設定幅值、相位、功率因數等參數；
4)各次諧波的幅值和相位參數可分別設置，相互獨立，互不影響；
5)沖擊性負荷幅值連續可調；
6)可以實現多種運行狀態的一次模擬，各種狀態的持續時間、電壓、電流、功率參數
6. 設備設計緊湊，降低設備占地面積，便于設備增容，縮短維護時間，降低運維難度；
7. 能實時顯示各種模擬量參數、波形及系統信息，可方便進行人工設定操作，設定后可自動執行運行；
8. 具有交流過/欠電壓、輸出過電流、直流過/欠電壓、逆變器短路、逆變器過熱等完善的保護功能；
9. 標配RS485，可選擇CAN2.0，LAN接口；
10、設備采用三相四線制，三相設備可以模擬單相220V非線性負荷的連線運行。
工作原理圖
設備型號規格
|
產品型號 |
ACNT-100H |
ACNT-200H |
ACNT-300H |
|
產品型號 |
66kVA |
132kVA |
198kVA |
|
接入負載電壓 |
AC 220V～ 440V（三相），寬電壓(電網側)和頻率適應范圍，適應嚴酷環境 |
||
|
可編程功能 |
諧波電流、無功電流、有功電流可分別設定幅值，各模式運行時間可預先設置 |
||
|
電流調整范圍 |
1～100A |
1～200A |
1～300A |
|
有功幅值范圍 |
1～100A |
1～200A |
1～300A |
|
無功幅值范圍 |
1～100A |
1～200A |
1～300A |
|
諧波幅值范圍 |
1～50A |
1～100A |
1～150A |
|
諧波次數范圍 |
≤41次，可預先編程設定 |
||
|
電流分辨率 |
電流測量分辨率0.1A |
||
|
電流測量精度 |
±1A |
||
|
波形調節精度 |
5% |
||
|
動態調節時間 |
≤20mS |
||
|
定時范圍 |
0-99小時59分 |
||
|
環境溫度 |
-10℃～50℃ |
||
|
環境濕度 |
5%～90% |
||
|
耐壓絕緣 |
1000V以上 |
||
|
散熱方式 |
強制風冷式（前進風、后出風） |
||
|
工作電源 |
AC380V ±15%，50Hz |
||
|
無故障時間 |
平均MTBF≥51000 H |
||
|
主要功能 |
1.可以模擬現場運行波形及電力工況，諧波、無功、有功電流可以預先設置并自動運行； 2.各次諧波的幅值和相位參數可分別獨立預先設置并自動運行； 3.可模擬三相負載、二相負載、單相負載。 4.三相獨立可調，可以三相不平衡運行，也可三相在不同模式下運行。 5.模擬負荷瞬態變化，模擬沖擊性負荷幅值連續可調； 6.模擬電氣化鐵路、煉鋼廠、港口碼頭、電解鋁廠等典型非線性負荷；模擬光伏、風力等新能源發電和電動汽車、節能產品等新型非線性負荷； 7.模擬電機、空調、冰箱、電梯啟動瞬間沖擊性惡性負荷。 |
||
|
備注 |
1.以ACNT-100H為單元，可進行多機并聯； |
||

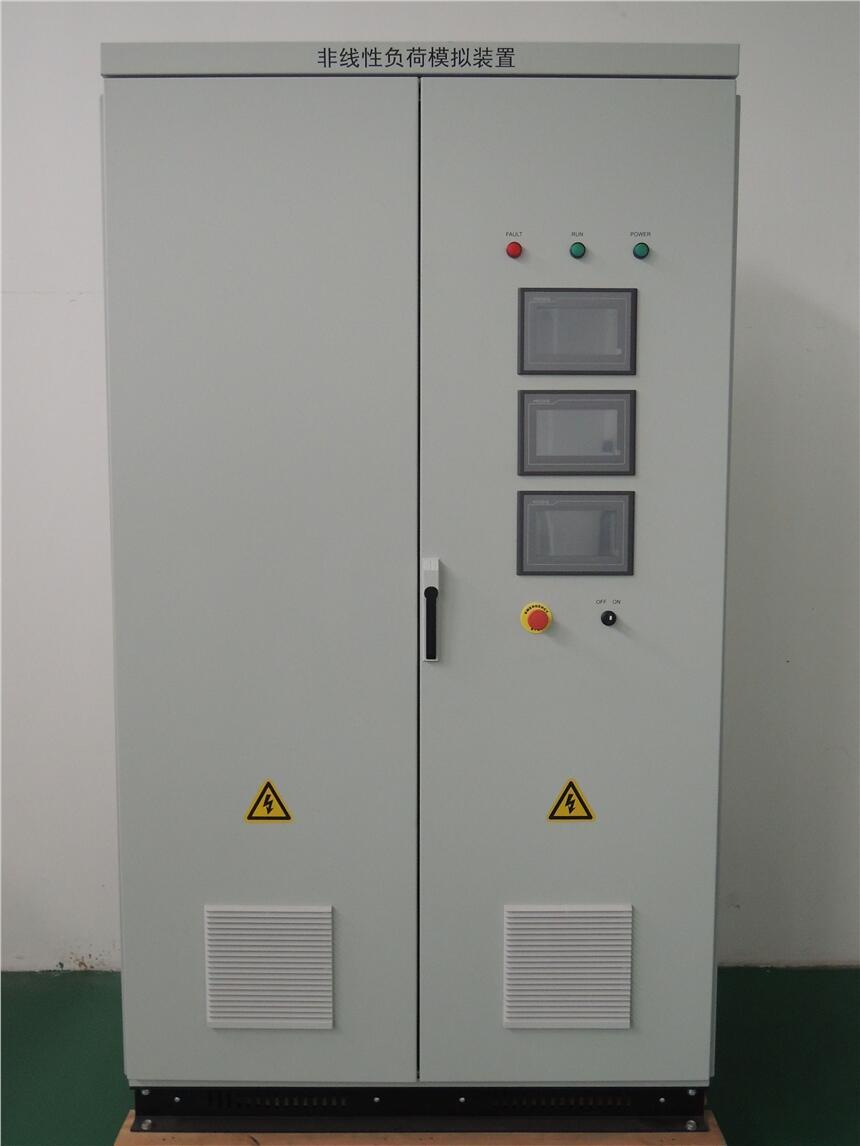

非線性負荷模擬裝置
其他相關產品
可編程直流負載：可以精確模擬直流負荷特性，負荷曲線及加載時間，可以預先設定并自動運行；模擬各種電池組阻抗，實現恒阻、恒流、恒功率的直流負荷全工況測試。滿足充電機、儲能變流器、直流電源的充電性能試驗檢測。
可編程交流負載：共有21個標準產品RLC負載、RCD負載、RL負載、RC負載可以供用戶選擇，負荷的功率因素、加載時間與負荷曲線可以預先設定并自動運行。
RLC可編程交流負載與非線性負荷模擬裝置，可以共同構建電力負荷的全工況模擬試驗，是電氣產品型式試驗與科研開發必備的工具。
本文來源：北京群菱能源科技有限公司，詳細產品資料請聯系北京群菱獲取。
