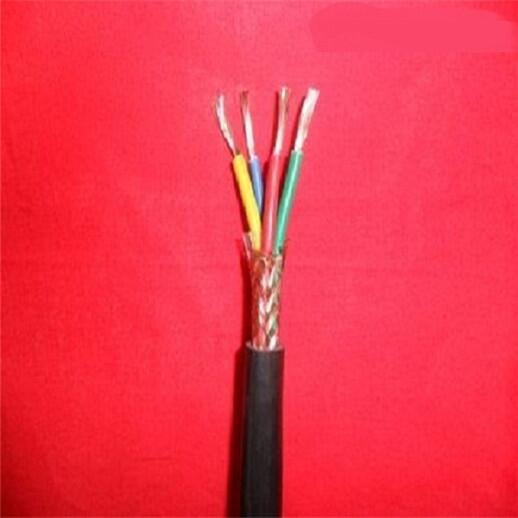

阻燃耐高溫防腐控制電纜ZR-KFFRP-4*1.0
使用條件
1、環境溫度-60～275℃；
2、額定電壓U。/U：450/750V；
3、最小彎曲半徑：非鎧裝電纜不小于電纜外徑的6倍；鎧裝電纜不小于電纜外徑的12倍。
耐高溫控制電纜
電纜型號、名稱、用途如表
|
型號 |
名稱 |
用途 |
|
KFF |
銅芯氟塑料絕緣氟塑料護套控制電纜 |
敷設在環境溫度為-60～275℃場合中 |
|
KFFP |
銅芯氟塑料絕緣氟塑料護套屏蔽控制電纜 |
|
|
KFF22 |
銅芯氟塑料絕緣氟塑料護套鋼帶鎧裝控制電纜鍍錫 |
|
|
XKFF |
銅芯氟塑料絕緣氟塑料護套控制電纜鍍錫 |
|
|
XKFFP |
銅芯氟塑料絕緣氟塑料護套屏蔽控制電纜鍍錫 |
|
|
XKFFP22 |
銅芯氟塑料絕緣氟塑料護套屏蔽鋼帶鎧裝控制電纜 |
注：K-控制電纜系列號：F-F46絕緣；P-屏蔽；X-鍍錫銅絲；F-F46護套
耐高溫控制電纜
耐高溫耐油屏蔽軟電纜使用特性：
1、額定電壓：交流Uo/U；450/750V
2、工作溫度：序號1～4 -60～+200℃
序號5～14 -15～+105℃
3、絕緣電阻（20℃）不低于50MΩ·km
4、導體線芯直流電阻（20℃）符合GB3956-97規定
5、無鎧裝電纜允許彎曲半徑不小于電纜外徑的6倍，鎧裝電纜允許彎曲半徑不小于電纜外徑的12倍。
6、安裝敷設溫度：序號1～4 -45℃
序號5～14 0℃
|
2×0.75 |
4×4 |
8×1.5 |
14×0.75 |
24×1.5 |
44×1.5 |
|
2×1.0 |
4×6.0 |
8×2.5 |
14×1.0 |
24×2.5 |
44×2.5 |
|
2×1.5 |
5×0.75 |
8×4 |
14×1.5 |
27×0.75 |
48×0.75 |
|
2×2.5 |
5×1.0 |
8×6 |
14×2.5 |
27×1.0 |
48×1.0 |
|
2×4.0 |
5×1.5 |
10×0.75 |
14×4 |
27×1.5 |
48×1.5 |
|
2×6.0 |
5×2.5 |
10×1.0 |
14×6 |
27×2.5 |
48×2.5 |
|
3×0.75 |
5×4 |
10×1.5 |
16×0.75 |
30×0.75 |
52×0.75 |
|
3×1.0 |
5×6 |
10×2.5 |
16×1.0 |
30×1.0 |
52×1.0 |
|
3×1.5 |
7×0.75 |
10×4 |
16×1.5 |
30×1.5 |
52×1.5 |
|
3×2.5 |
7×1.0 |
10×6 |
16×2.5 |
30×2.5 |
52×2.5 |
|
3×4.0 |
7×1.5 |
12×0.75 |
19×0.75 |
37×0.75 |
61×0.75 |
|
3×6.0 |
7×2.5 |
12×1.0 |
19×1.0 |
37×1.0 |
61×1.0 |
|
4×0.75 |
7×4 |
12×1.5 |
19×1.5 |
37×1.5 |
61×1.5 |
|
4×1.0 |
7×6 |
12×2.5 |
19×2.5 |
37×2.5 |
61×2.5 |
|
4×1.5 |
8×0.75 |
12×4 |
24×0.75 |
44×0.75 |
2*10 |
|
4×2.5 |
8×1.0 |
12×6 |
24×1.0 |
44×1.0 |
2*16 |
