適用范圍
編輯
防爆接線盒適用范圍:1.1區、2區爆炸性氣體環境。
2.20區、21區、22區可燃性粉塵環境。
3.適用于IIA、IIB、IIC級爆炸性環境
4.適用于溫度組別為T(mén)1—T6的環境。
組別含義
編輯
爆炸性氣體環境危險區域的劃分
1.1爆炸性氣體環境危險區域的劃分
不同的國家和地區，按各自的標準劃分爆炸危險區域。我國根據爆炸性氣體混合物出現的頻繁程度和持續時間，將爆炸性氣體環境分為O區、1區和2區。（與IEC國際電工委員會一致）
0區：連續出現或長期出現爆炸性氣體混合物的環境。
1區：在正常運行時可能出現爆炸性氣體混合物的環境。
2區：在正常運行時不可能出現爆炸性氣體混合物的環境或即使出現也僅是短時存在的爆炸性氣體混合物的環境。
0區一般只存在于密封的容器，貯罐等內部氣體空間，在實際設計過程中1區也很少存在，大多數情況屬于2區。
防爆電器設備分為二類
1.2防爆電器設備分為二類：
Ⅰ類煤礦井下用電氣設備
Ⅱ類除礦井以外的場合使用的電氣設備
1.3Ⅱ類電氣設備，按其適用于爆炸性氣體混合物最大試驗安全間隙或最小點燃電流比，分為ⅡA，ⅡB，ⅡC三類；并按其最高表面溫度分為T(mén)1-T6六組。
1.4爆炸性氣體混合物按引燃溫度分組，見表1。
1.5爆炸性氣體混合物，按其最大試驗安全間隙（MESG）或最小點燃電流比（MICR）分級，見表2。
表1
組別
引燃溫度t(℃)
T1
450<t
T2
300<t≤450
T3
200<t≤300
T4
135<t≤200
T5
100<t≤135
T6
85<t≤100
表2
類別
最大試驗安全間隙（MESG）（mm）
最小點燃電流比
ⅡA
≥0.9
>0.8
ⅡB
0.5<MESG<0.9
0.45≤MICR≤0.8
ⅡC
≤0.5
<0.45
性質：在規定試驗條件下，氣體、蒸氣爆炸性混合物的最小點燃電流與甲烷爆炸性混合物的最小點燃電流之比。中國規定氣體、蒸氣危險物質按最小點燃電流比分為ⅡA級，ⅡB級和ⅡC級。最小點燃電流比≤1.0，>0.8的為ⅡA級；≤0.8，>0.45的為ⅡB級；≤0.45的為ⅡC級。例如，乙烷、乙烯、乙炔分別為ⅡA級，ⅡB級，ⅡC級危險物質。

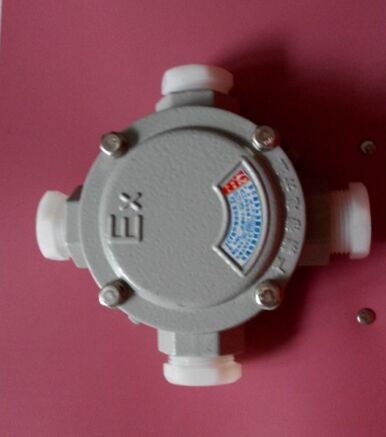

防爆接線盒產品特點:1.鑄鋁合金外殼,表面噴涂,外形美觀.防爆防腐系列材質為玻璃纖維增強不飽和聚脂樹脂模壓成型外殼?；虿讳P鋼焊接成型。
2.開蓋時,只需把螺栓松開1/3,再把蓋順時針旋轉10°即可打開,可以起到螺栓不丟失,且快速開蓋的效果.
3.進出線口有多種方式及規格.
4.進出線口螺紋可以特制.
5.鋼管或電纜布線.
6.防爆接線盒符合GB3836-2000,IEC60079,GB12476.1-2000,IEC61241標準要求。
|
