產品簡介

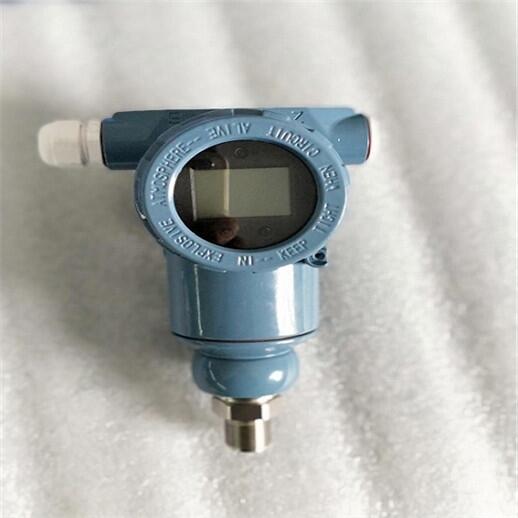

M20*1.5螺紋連接智能壓力變送器
M20*1.5螺紋連接智能壓力變送器
產品價格：￥電議
上架日期：2019-09-14 20:42:30
產地：安徽滁州市
發貨地：安徽滁州市
供應數量：不限
最少起訂：1臺
瀏覽量：561
資料下載：暫無資料下載
其他下載：暫無相關下載
詳細說明

    M20*1.5螺紋連接智能壓力變送器


    一、工作原理

    工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化（對于GP表壓變送器，大氣壓如同施加在傳感膜片的低壓側一樣）。AP絕壓變送器，低壓側始終保持一個參考壓力。傳感膜片的zui大位移量為0.004英寸（0.1毫米），且位移量與壓力成正比。兩側的電容極板檢測傳感膜片的位置。傳感膜片和電容極板之間電容的差值被轉換為相應的電流，電壓或數字HART（高速可尋址遠程發送器數據公路）輸出信號。

    二、特點
    ·完整的變送器系列
    ·測量范圍：0-0.5inH2O至6000psig
    ·結構小巧、堅固、抗震
    ·模塊化結構
    ·阻尼可調
    ·多種選項，令應用靈活
    ·智能，模擬或低功耗電路
    ·電氣連接及安裝：配有多種過程連接器和安裝法蘭。

    1. 絕對壓力：校驗量程從0.3至10000psi

    2. 表壓：校驗量程從0.3至10000psi

    3. 不銹鋼與哈氏合金CR過程隔離膜片

    4. 單隔離膜片設計

    5. 灌充液：硅油與惰性油

    6. 可選DIN與Autoclave相配的過程連接

    7. 性能優異：精度0.075%


    型號

    變送器類型

    3051TG
    3051TA

    表壓變送器
    絕對壓力變送器

    代碼

    壓力范圍

    3051TG

    3051TA

    1
    2
    3
    4
    5

    0-0.3至0-30psig（0-2至0-207kPa）
    0-1.5    至0-150psig（0-10至0-1034kPa）
    0-8    至0-800psig（0-55至0-5516kPa）
    0-40    至0-4,000psig（0-276至0-27579kPa）
    0-2,000    至0-10,000psig（0-13800至0-68900kPa）

    0-0.3至0-30psig（0-2至0-207kPa）
    0-1.5    至0-150psig（0-10至0-1034kPa）
    0-8    至0-800psig（0-55至0-5516kPa）
    0-40    至0-4,000psig（0-276至0-27579kPa）
    0-2,000    至0-10,000psig（0-13800至0-68900kPa）

    代碼

    輸出

    A
    M    （1）

    4-20mA，帶有基于HART協議的數字信號
    低功耗，1-5Vdc，帶有基于HART協議的數字信號（0.8-3.2Vdc輸出，用選項代碼C2）

    代碼

    過程連接型式

    2A
    2B
    2C
    2F

    1/4-18NPT陰螺紋
    1/2-14NPT    陰螺紋
    G1/2AA DIN 16288    陽螺紋（僅限量程1-4，SST）
    錐形和螺紋式，適用于F-250-C型蒸壓器Autoclave（包括壓蓋與篩，僅限量程5,SST）

    代碼

    隔離膜片

    過程連接液件材料

    2（2）
    3    （3）

    316L SST
    316L SST

    哈氏合金C-276
    哈氏合金C-276

    代碼

    灌充液

    1
    2

    硅油
    惰性液（Fluorinert FC-43）

    代碼

    外殼材料

    導線管入口尺寸

    A
    B
    C
    D
    J
    K
    L

    鋁，聚氨酯涂層
    鋁，聚氨酯涂層
    鋁，聚氨酯涂層
    鋁，聚氨酯涂層
    SST
    SST
    SST

    1/2-14NPT
    M20    ×1.5（CM20）
    PG13.5
    G1/2
    1/2-14NPT
    M20    ×1.5（CM20）
    PG13.5


    代碼

    選項


    B4

    E5
    I5
    K5
    I1    （3）
    N1    （3）
    C6

    E8

    Q4
    Q8    （4）
    J1    （5）
    J3    （5）
    M5
    M6
    T1
    C1
    C2
    C4    （6）
    P1
    P2
    V5

    安裝支架
    2    英寸管道安裝或面板安裝支架，全部SST
    危險場所認證
    廠家互檢（FM）隔爆認證
    廠家互檢（FM）非易燃與本質安全聯合認證
    廠家互檢（FM）隔爆與本質安全認證
    BASEEFA/CENELEC    本質安全認證
    BASEEFA N    類認證
    加拿大標準協會（CSA）隔爆與本質安全認證
    （要求zui大電壓42.4Vdc）
    CESI/CENELEC    隔爆認證
    其它選項
    校驗數據
    材料可跟蹤性，符合EN10204 3.1B
    只有本機零點調整
    無本機零點或量程調整
    液晶表頭，用于鋁制外殼（僅限外殼代碼A，B，C，D）
    液晶表頭，用于SST外殼（僅限外殼代碼J，K，L）
    耐瞬變電壓保護端子塊
    定制軟件組態（隨合同完成CDS00806-0100-4001）
    0.8-3.2Vdc    輸出，帶有基于HART協議的數字信號（僅限輸出代碼M）
    模擬輸出級符合NAMUR推薦NE43，1994年1月18日
    靜壓測試
    清洗，用于特殊應用場合
    接地螺釘組件

    典型型號：3051TG 5 A 2A 2 1 A B4


    （1）不適用于危險場所認證選項代碼I1和N1。
    （2）符合NACE MR 01-75推薦材料。
    （3）不適用于低功耗選項代碼M。
    （4）僅適用于3051T過程連接。
    （5）本機零點與量程調整為標準型，除非特別選項代碼J1和J3。
    （6）在工廠中預設置為符合NAMUR的操作，不能在現場改變?yōu)闃?biāo)準操作。

    四、3051變送器技術指標如下

    名稱型號

    測量范圍

    量程比

    精度

    3051C型

    差壓變送器3051CD

    0-0.5inH2O至2000Psi

    100:1

    0.075%

    表壓變送器3051CG

    0-2.5inH2O至2000Psi

    100:1

    0.075%

    絕對壓力變送器3051CA

    0-0.167Psia至2000Psi

    100:1

    0.075%

    3051T型

    絕對壓力變送器3051TA

    0-0.3-1MPsia

    100:1

    0.075%

    表壓變送器3051TG

    0.3-1MPsig

    100:1

    0.075%

    3051L型

    液位變送器3051L

    2.5inH2O-8310H2O

    100:1

    0.075%

    3051H型高過程溫度壓力變送器（過程溫度191℃）

    差壓變送器3051HD

    0-0.62kPa至13800kPa

    100:1

    0.075%

    表壓變送器3051HG

    0-0.62kPa至13800kPa

    100:1

    0.075%

    3051P型參考級壓力變送器（精度0.05%）

    差壓變送器3051PD

    0-0.62kPa至248kPa

    10:1

    0.05%

    表壓變送器3051PG

    0-0.62kPa至13800kPa

    10:1

    0.05%

    3051C型低功耗壓力變送器6-12V直流供電，耗電18-36mW,4-20mA輸出，耗電量為200mW以上。0.8-3.2V與1-5V輸出可選。
